【技術領域】

本發明涉及竹子采伐機械。

背景技術：

竹材采伐是竹材加工，以至于竹纖維生產運用產業的最初環節，是整個產業鏈的起點。目前，竹子產業已由原竹的簡單利用向高附加值、可持續的應用開發轉型升級。隨著竹木復合、重組竹等生產技術的完善，竹纖維運用產業的不斷拓寬，竹材工業化利用水平大大提高，我國每年竹材的需求量不斷增加。但是竹子的采伐與勞動力短缺、勞動力成本上升的矛盾越來越突出。目前竹子的采伐工作大多由人工用竹刀劈砍完成，使采伐過程勞動強度較大，工人體力消耗太大，勞動力成本也不斷上升。之前有人提出過用伐木用的電鋸采伐竹材的想法，但由于竹子在林間都是無序生長、疏密不一，甚至有些地方地勢險峻，人工無法實現采伐，使得采伐效果并不理想，這也使得一些適齡的竹材得不到合理的利用，浪費了資源。另外，利用專用鏈鋸采伐竹子時會存在夾鋸條或斷鋸條的問題，影響了工作效率，還具有一定的安全隱患。

如上所述，目前已有的伐竹機械難以達到理想的伐竹效果，原料浪費比較嚴重；而人工采伐效率低、成本高。因此，有關高效的竹材采伐機械的研究已經迫在眉睫了。高額的人工費用和嚴重的原料浪費使得竹材的獲取成本變高，這直接影響了后期成本。

因此實現解放竹材采伐時的勞動力，減輕勞動強度，為部分竹材因地理?xiàng)l件而無法合理利用的問題提出了新的解決途徑，減少竹材原料擱置浪費成為本發明主要研究的課題。

技術實現要素：

本發明要解決的技術問題，在于提供一種基于氣壓原理的竹子采伐機，采用高壓氣體作動力源，將采伐刀具發射而遠距離擊中目標竹材進行采伐，從而突破了地理環境對人工伐竹的限制，使得生長在不利地形下的適齡竹材資源能夠被充分利用起來，提高了原料的利用率，并且該機械操作簡單，隨開隨用。

本發明是這樣實現的：一種氣壓式竹子采伐機，包括采伐刀具、氣壓發射裝置以及空氣壓縮機，所述采伐刀具安裝在所述氣壓發射裝置的發射端，所述空氣壓縮機連接所述氣壓發射裝置以為該氣壓發射裝置供高壓氣體。

進一步的，所述氣壓發射裝置包括彈射頭、發射筒、瞄準器以及扳機；所述采伐刀具安裝在彈射頭上，所述發射筒內設有工作氣腔，工作氣腔的前端連接所述彈射頭，后端設有用于連接所述空氣壓縮機的充氣閥，工作氣腔內鄰近所述彈射頭還設有發射閥，所述發射閥連接扳機，所述扳機和瞄準器均設在發射筒的表面。

進一步的，所述氣壓發射裝置還包括均設在所述工作氣腔內的減壓閥、截止閥、單向閥，所述減壓閥、截止閥、單向閥依次設置在所述發射閥和所述充氣閥之間。

進一步的，所述減壓閥為比例減壓閥。

進一步的，所述氣壓發射裝置還包括托架和發射器托，所述托架設在所述發射筒的后端，所述發射器托設在扳機的后側。

進一步的，所述氣壓發射裝置還包括氣壓表，該氣壓表設在所述托架或發射筒的表面。

進一步的，所述瞄準器為紅外瞄準器。

進一步的，本發明的竹子采伐機械還包括繩盒和柔性繩索，所述繩盒連接在的氣壓發射裝置的表面，所述柔性繩索的一端收納于該繩盒內，另一端綁于所述采伐刀具。

進一步的，所述空氣壓縮機為背負式汽油驅動空氣壓縮機，該背負式汽油驅動空氣壓縮機通過一高壓柔性金屬管連接所述氣壓發射裝置的供氣接頭上。

本發明具有如下優點：本發明采用以空氣壓縮機為動力源，以壓縮空氣為工作介質，進行能量傳遞，使高壓氣體成為動力，借助于高壓氣體的快速膨脹做功，將攜帶柔性繩的彈射頭將采伐刀具刀具發射出去，刀具擊中目標竹材后，幾秒鐘內，繩盒內的柔性繩索被牽引出去，牽動柔性繩索再將發射出去的采伐刀具拉回來，再選擇不同角度向目標竹材射擊1-2次，竹材就被采伐下來了。該竹子采伐機械具有操作簡單、方便快捷、省時省力等優點，且能遠距離采伐人力不可為的竹材資源，使得一些原本人工無法采伐而擱置浪費的竹材資源得以被合理利用起來。

【附圖說明】

下面參照附圖結合實施例對本發明作進一步的說明。

圖1為本發明竹子采伐機械的外部結構示意圖。

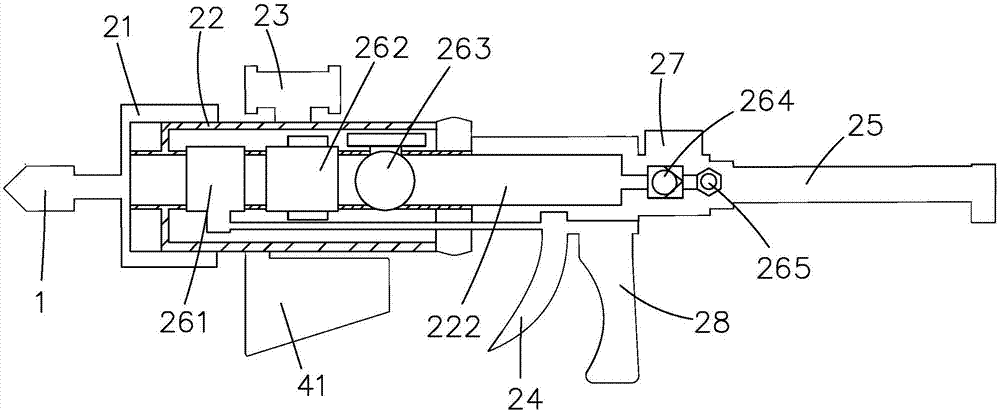

圖2為本發明竹子采伐機械的內部結構示意圖。

圖3為本發明竹子采伐機械的氣路原理結構示意圖。

【具體實施方式】

如圖1至圖3所示，本發明的氣壓式竹子采伐機，包括采伐刀具1、氣壓發射裝置2以及空氣壓縮機3，所述采伐刀具1安裝在所述氣壓發射裝置2的發射端，所述空氣壓縮機3連接所述氣壓發射裝置2以為該氣壓發射裝置2供高壓氣體。本發明的竹子采伐機械還包括繩盒41和柔性繩索42，所述繩盒41連接在的氣壓發射裝置2的表面，所述柔性繩索42的一端收納于該繩盒41內，另一端綁于所述采伐刀具1。

所述氣壓發射裝置2包括彈射頭21、發射筒22、瞄準器23、扳機24以及托架25，所述采伐刀具1安裝在彈射頭21上，所述發射筒22內設有工作氣腔222，工作氣腔222的前端連接所述彈射頭21，后端設有用于連接所述空氣壓縮機3的充氣閥265，工作氣腔222內鄰近所述彈射頭21還設有發射閥261，所述發射閥261連接扳機24，所述扳機24和瞄準器23均設在發射筒22的表面，所述托架25設在所述發射筒22的后端。

所述氣壓發射裝置2還包括減壓閥262、截止閥263、單向閥264、氣壓表27以及發射器托28，所述減壓閥262、截止閥263、單向閥264依次設置在所述發射閥261和所述充氣閥265之間的工作氣腔內；所述氣壓表27設在所述托架25或發射筒22的表面，所述發射器托28設在扳機24的后側。

所述減壓閥262為比例減壓閥，所述瞄準器23為紅外瞄準器；所述空氣壓縮機3為背負式汽油驅動空氣壓縮機，該背負式汽油驅動空氣壓縮機通過一高壓柔性金屬管5連接所述氣壓發射裝置2的供氣接頭7上。

本發明的工作原理是：首先打開空氣壓縮機3，將外界空氣進行壓縮，經壓縮后的空氣通過柔性氣管5連接充氣閥265。彈射頭21工作時，由空氣壓縮機3制造和儲備高壓氣體并給氣壓發射裝置2的工作氣腔222充氣，高壓氣體流經截止閥263進入減壓閥262，減壓至固定壓力，此時氣壓表27顯示一定的數值x。以紅外瞄準器23瞄準目標竹材后，以托架25支撐并扳動扳機24，扳機24帶動發射閥261，高壓氣體瞬間膨脹作功，利用壓縮空氣瞬間釋放產生的巨大沖擊壓力，將連接著采伐刀具1的彈射頭21從發射筒22內射出，采伐刀具1后端連接著柔性繩索42。此時，以一定的纏繞方式預裝在繩盒41內且末端固定在發射筒22內的柔性繩索42隨彈射頭21和采伐刀具1的飛行逐步展開，沿采伐刀具1的彈道完成展開，實現遠距離采伐。采伐刀具1在高壓氣體膨脹做功后高速運動擊中目標竹材表面竹青，竹青受瞬間撞擊，橫向斷裂。該過程模擬了人工砍伐竹材的過程，使竹材表面受到橫向沖擊力，截伐竹材，通過慢慢牽引柔性繩索42將采伐刀具1拉回來，再選擇不同角度重復向目標竹材射擊3-4次，竹材就被采伐下來了。此方法能夠遠距離采伐竹材，使一些因惡劣地理?xiàng)l件而無法完成人工采伐的適齡竹材得到合理的利用，盡可能充分利用竹材資源。

雖然以上描述了本發明的具體實施方式，但是熟悉本技術領域的技術人員應當理解，我們所描述的具體的實施例只是說明性的，而不是用于對本發明的范圍的限定，熟悉本領域的技術人員在依照本發明的精神所作的等效的修飾以及變化，都應當涵蓋在本發明的權利要求所保護的范圍內。
