本發明屬于拖拉機領域，涉及一種拖拉機液壓提升器，尤其涉及一種拖拉機液壓提升器反饋機構及其操作方法。

背景技術：

目前，拖拉機用提升器的耕深控制方式有以下幾種：位置控制、阻力控制、力位綜合控制和浮動控制。這幾種控制方式通過采用不同的反饋機構，可以實現提升器對農具耕深控制方式的調整。國內對于半分置式提升器，反饋機構根據結構形式的不同，主要分為三種：第一種采用雙（力、位）操縱手柄分別通過位杠桿凸輪機構、力杠桿彈簧機構對分配器主控制閥進行控制，使提升器對農具的耕深具有位置控制、阻力控制及浮動控制；阻力控制形式多數采用結構簡單的圓柱螺旋彈簧吸收載荷的上拉桿傳感；且操縱機構、反饋機構均布置在提升器殼體內部；第二種采用單操縱手柄通過曲臂擺桿機構直接推拉提升器的主控制閥，并通過外置式傳感反饋機構，使提升器對農具耕深控制具有位置控制、力位綜合控制及浮動控制；力位綜合控制形式采用結構簡單的、圓柱螺旋彈簧吸收載荷的上拉桿傳感；力反饋機構置于提升器外部；第三種采用雙（力、位）操縱手柄分別通過位控制凸輪機構和力控制杠桿、彎桿機構對主閥操縱臂和主控制閥的控制來實現位控制、力控制、力位綜合控制及浮動控制；阻力控制采用結構較復雜的彎桿吸收載荷的下拉桿傳感或者圓柱螺旋彈簧吸收載荷的上拉桿傳感；操縱、反饋機構均布置在提升器殼體及傳動箱內部。

隨著全球農業機械化水平的逐漸提高，國內外拖拉機用戶對耕深控制和作業質量的要求越來越高。為了在土壤比阻力變化范圍較大的條件下獲得較好的耕作質量，且避免由于采用阻力控制引起耕深變化過大和將深層下的深土翻到地表，農具耕深控制形式通常要求采用力位綜合控制。對于大中功率輪式拖拉機提升器一般都有阻力控制、位置控制、力位綜合控制及浮動控制四種功能。所以對于上述的三種情況，前兩種均存在功能不足的缺點；對于采用單操縱手柄操縱的第二種來說，雖然結構簡單，但是位控制手柄的轉角范圍較小，對農具位置控制的準確性較差；除此之外，雙（力、位）操縱手柄的第一種和第三種均屬于力、位兩個操縱手柄分別對應力、位兩套反饋機構，結構復雜且反饋機構零部件在提升器內部占據了大量的空間，使得提升器結構尺寸的受到限制。因此，提供一種能夠克服上述缺點的拖拉機液壓提升器反饋機構及其操作方法勢在必行。

技術實現要素：

為了克服上述不足，本發明的目的在于提供一種結構緊湊、功能齊全、性能穩定、反饋精準的拖拉機液壓提升器反饋機構及其操作方法，即通過對反饋機構的合理設計，不僅可以實現對農機具阻力控制、位置控制、力位綜合控制及浮動控制四種耕深方式的合理控制和農藝作業質量的有效保證，而且通過一套反饋機構就能實現對上述四種耕深方式的控制。

為了實現本發明所述的發明目的，本發明采用以下技術方案：

拖拉機液壓提升器反饋機構，包括內部反饋機構、外部反饋機構和外部操縱桿件；內部反饋機構通過提升器殼體合件上設置的第一孔、第二孔、第三孔、第四孔安裝在提升器殼體合件的內部；外部反饋機構通過提升器殼體合件上設置的第一孔、第二孔、第三孔、第四孔安裝在提升器殼體合件的外部；外部操縱桿件與外部反饋機構相連接，安裝在提升器殼體合件的外部。

所述內部反饋機構，包括力位轉換內搖臂合件、力位調節連接軸、力位調節內搖臂合件、主閥操縱搖臂總成、力位轉換搖臂連接合件、夾片、力位轉換機構總成、力位轉換滾輪、力位轉換墊片、操縱凸輪、操縱凸輪套、調節彈簧、力位反饋內搖臂總成、主閥力位反饋推桿總成、連接銷釘、內提升臂凸輪；通過力位轉換內搖臂合件的第一軸、力位調節連接軸的第二軸、力位調節內搖臂合件的第三軸、主閥操縱搖臂總成的第四軸，分別將力位轉換內搖臂合件、力位調節連接軸、力位調節內搖臂合件、主閥操縱搖臂總成從提升器殼體合件的內部依次安裝在第一孔、第二孔、第三孔、第四孔內。

所述主閥操縱搖臂總成，包括主操縱搖臂合件、銷軸連接套和擋圈；通過所述擋圈將銷軸連接套安裝在主操縱搖臂合件的主操縱搖臂合件軸上；力位轉換搖臂連接合件的力位轉換搖臂連接合件第一軸與力位轉換內搖臂合件的力位轉換內搖臂合件孔相連接，并通過夾片鎖定。

所述力位轉換機構總成，包括后連接套、前連接套、調節桿和螺母；調節桿兩端分別設置有左旋螺紋、右旋螺紋，并分別與對應螺紋的后連接套、前連接套相連接，前連接套通過螺母鎖緊；力位轉換機構總成的后連接套與力位調節內搖臂合件的力位調節內搖臂合件第一軸相連接，并通過夾片鎖定；后連接套中依次安裝力位轉換滾輪、力位轉換墊片、力位轉換滾輪，然后裝在力位轉換搖臂連接合件的力位轉換搖臂連接合件第二軸上，并通過夾片鎖定。

所述操縱凸輪安裝在力位調節內搖臂合件的力位調節內搖臂合件第二軸上，并通過擋圈鎖定，操縱凸輪曲面與主閥操縱搖臂總成的銷軸連接套相接觸；操縱凸輪套安裝在力位調節連接軸的力位調節第一軸上，同時安置在操縱凸輪的滑動槽中。

所述的力位反饋內搖臂總成，包括力位反饋內搖臂ⅰ、力位反饋內搖臂連接板、力位反饋內搖臂連接銷、力位反饋內搖臂滾輪、力反饋內搖臂ⅱ、力反饋內搖臂ⅲ；主閥力位反饋推桿總成，包括反饋推桿后套管、反饋推桿前套管、推桿和螺母；反饋推桿后套管通過螺母固定在推桿的螺紋端，反饋推桿前套管套在推桿的無螺紋端。

依次將調節彈簧、力位反饋內搖臂總成的力反饋內搖臂ⅲ端裝在力反饋外搖臂合件的力反饋外搖臂合件軸上，通過卷簧銷固定；并使力位反饋內搖臂總成中力位反饋內搖臂ⅰ的力位反饋內搖臂ⅰ的曲面和力位反饋內搖臂ⅱ的力位反饋內搖臂ⅱ的曲面分別與兩個力位轉換滾輪相接觸；主閥力位反饋推桿總成的反饋推桿后套管端與主閥操縱搖臂總成的主閥操縱搖臂總成軸相連接，并通過夾片固定；反饋推桿前套管端通過連接銷釘、夾片固定在力位反饋內搖臂總成的力位反饋內搖臂連接板上；并使主閥操縱搖臂總成的主閥操縱搖臂總成面與分配器主閥芯的端面、力位反饋內搖臂總成的力位反饋內搖臂滾輪與內提升臂的凸輪面n始終接觸。

所述外部反饋機構，包括力反饋外搖臂合件、拉緊彈簧外搖臂、拉緊彈簧、拉緊彈簧支座、力反饋拉桿總成、力反饋壓縮彈簧頂桿、力反饋壓縮彈簧、力反饋壓縮彈簧座、上拉桿支座下連接銷軸。

從提升器殼體合件的外部，將力反饋外搖臂合件安裝在提升器殼體合件的提升器殼體合件孔上；將拉緊彈簧外搖臂通過卷簧銷與力位調節內搖臂合件的力位調節內搖臂合件的第三軸連接，并通過拉緊彈簧與螺接在提升器殼體上的拉緊彈簧支座連接；力位反饋拉桿總成，包括力位反饋拉桿合件、力位反饋拉桿連接板和螺母；力位反饋拉桿合件與力位反饋拉桿連接板通過前后兩個螺母固定連接；力反饋壓縮彈簧座將力反饋壓縮彈簧頂桿、力反饋壓縮彈簧安裝在提升器殼體合件的后部，并通過螺紋將力反饋壓縮彈簧座安裝在提升器殼體合件上；力反饋壓縮彈簧頂桿與上拉桿支座的下連接銷軸相連接，并通過螺母鎖緊。

所述外部操縱桿件，包括力位轉換外套管、力位調節外套管及定位銷；從提升器殼體合件外部，將所述力位轉換外套管、力位調節外套管分別與力位轉換內搖臂合件、力位調節連接軸相連接，用卷簧銷固定。

拖拉機液壓提升器反饋機構的具體其操作方法如下：

【1】位置控制

①、將力位轉換外套管順時針扳到底；力位轉換機構后連接套上的兩個滾輪，分別落在力位反饋內搖臂的曲面的上部位置和力位反饋內搖臂的曲面的上部位置；

②、將力位調節外套管逆時針向提升位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成推動主控制閥芯移動，實現分配器的提升功能；反之，將力位調節外套管順時針向下降位置轉動時，帶動操縱凸輪轉動，使得力位調節外套管推動主控制閥芯移動，實現分配器的下降功能；

【2】阻力控制

①、將力位轉換外套管逆時針扳到底；力位轉換機構的后連接套上的兩個滾輪，分別落在力位反饋內搖臂的曲面的上部位置和力位反饋內搖臂的曲面的上部位置；

②、將力位調節外套管逆時針向提升位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成推動主控制閥芯移動，實現分配器的提升功能；反之，將力位調節外套管順時針向下降位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成推動主控制閥芯移動，實現分配器的下降功能；

【3】力位綜合控制

①、將力位轉換外套管管扳至中間位置時，力位轉換機構的后連接套上的兩個滾輪，分別落在力位反饋內搖臂的曲面的上部位置和力位反饋內搖臂的曲面的上部位置；可按比例實現對農具耕深的力位綜合控制。

②、將力位調節外套管逆時針向提升位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成推動主控制閥芯移動，實現分配器的提升功能；反之，將力位調節外套管順時針向下降位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成推動主控制閥芯移動，實現分配器的下降功能；

【4】浮動控制

將力位調節外套管順時針扳至下降位置，力位調節外套管扳至力控制位置；力位轉換機構的后連接套上的兩個滾輪，分別落在力位反饋內搖臂的曲面的上部位置和力位反饋內搖臂的曲面的上部位置，可實現對農具耕深的浮動控制。

由于采用以上所述的技術方案，本發明可達到以下有益效果：

1、本發明所述的用于拖拉機液壓提升器的反饋機構，由于采用一套反饋機構，可簡單有效地實現了提升器的提升、下降和阻力控制、位置控制、力位綜合控制及浮動控制四種耕深控制方式的選擇。

2、本發明所述的用于拖拉機液壓提升器的反饋機構，由于采用內置、外置巧妙結合的反饋機構，使得在提升器殼體內部的反饋機構，不易磕碰、生銹；在提升器殼體外部的反饋機構，調整更加方便。

3、本發明所述的用于拖拉機液壓提升器的反饋機構，具有結構緊湊、功能齊全、性能穩定、反饋精準等優點。該液壓提升器反饋機構的操作方法，能夠使拖拉機提升器的控制方式更加靈活、多樣，操縱更加方便、簡單。反饋機構控制較高的靈敏性、準確性，不僅提高了整機性能和作業質量，而且對拖拉機產品的發展起到一定的推動作用，更適應于企業當今產品技術發展新需求。

附圖說明

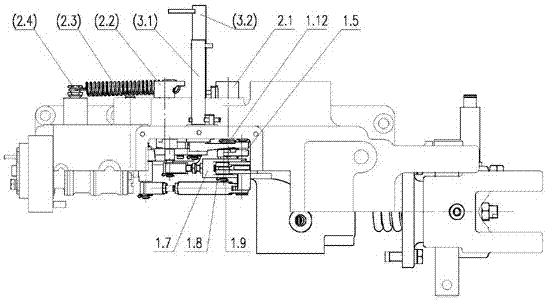

圖1為本發明拖拉機液壓提升器反饋機構的主視結構示意圖；

圖2為本發明拖拉機液壓提升器反饋機構的俯視結構示意圖；

圖3為本發明拖拉機液壓提升器反饋機構的后視結構示意圖；

圖4為本發明拖拉機液壓提升器反饋機構的主閥操縱搖臂總成結構示意圖；

圖5為本發明拖拉機液壓提升器反饋機構的局部安裝示意圖；

圖6為圖5的俯視結構示意圖；

圖7為本發明拖拉機液壓提升器反饋機構的局部安裝示意圖；

圖8為圖7的俯視結構示意圖；

圖9為本發明拖拉機液壓提升器反饋機構的局部安裝示意圖；

圖10為圖9的右視結構示意圖。

具體實施方式

通過下面的實施例可以更詳細的解釋本發明，本發明并不局限于下面的實施例，公開本發明的目的旨在保護本發明特征范圍內的一切變化和改進。

如圖1~3知：拖拉機液壓提升器反饋機構，包括內部反饋機構1、外部反饋機構2和外部操縱桿件3。內部反饋機構1通過提升器殼體合件4上設置的第一孔a、第二孔b、第三孔c、第四孔d安裝在提升器殼體合件4的內部；外部反饋機構2通過提升器殼體合件4上設置的第一孔a、第二孔b、第三孔c、第四孔d安裝在提升器殼體合件4的外部；外部操縱桿件3與外部反饋機構2相連接，安裝在提升器殼體合件4的外部。

所述內部反饋機構1，包括力位轉換內搖臂合件1.1、力位調節連接軸1.2、力位調節內搖臂合件1.3、主閥操縱搖臂總成1.4、力位轉換搖臂連接合件1.5、夾片1.6、力位轉換機構總成1.7、力位轉換滾輪1.8、力位轉換墊片1.9、操縱凸輪1.10、操縱凸輪套1.11、調節彈簧1.12、力位反饋內搖臂總成1.13、主閥力位反饋推桿總成1.14、連接銷釘1.15、內提升臂凸輪1.16；通過力位轉換內搖臂合件1.1的第一軸a1、力位調節連接軸1.2的第二軸b1、力位調節內搖臂合件1.3的第三軸c1、主閥操縱搖臂總成1.4的第四軸d1，分別將力位轉換內搖臂合件1.1、力位調節連接軸1.2、力位調節內搖臂合件1.3、主閥操縱搖臂總成1.4從提升器殼體合件4的內部依次安裝在第一孔a、第二孔b、第三孔c、第四孔d內。

如圖4知：所述主閥操縱搖臂總成1.4，包括主操縱搖臂合件1.4.1、銷軸連接套1.4.2和擋圈1.4.3；通過所述擋圈1.4.3將銷軸連接套1.4.2安裝在主操縱搖臂合件1.4.1的主操縱搖臂合件軸d2上；力位轉換搖臂連接合件1.5的力位轉換搖臂連接合件第一軸f1與力位轉換內搖臂合件1.1的力位轉換內搖臂合件孔a相連接，并通過夾片1.6鎖定。銷軸連接套1.4.2可在主操縱搖臂合件軸d2上自由轉動。

如圖5、圖6知：所述力位轉換機構總成1.7，包括后連接套1.7.1、前連接套1.7.2、調節桿1.7.3和螺母1.7.4；調節桿1.7.3兩端分別設置有左旋螺紋、右旋螺紋，并分別與對應螺紋的后連接套1.7.1、前連接套1.7.2相連接，前連接套1.7.2通過螺母1.7.4鎖緊；力位轉換機構總成1.7的后連接套1.7.1與力位調節內搖臂合件1.3的力位調節內搖臂合件第一軸c1相連接，并通過夾片1.6鎖定；后連接套1.7.1中依次安裝力位轉換滾輪1.8、力位轉換墊片1.9、力位轉換滾輪1.8，然后裝在力位轉換搖臂連接合件1.5的力位轉換搖臂連接合件第二軸f2上，并通過夾片1.6鎖定。力位調節內搖臂合件1.3繞力位調節內搖臂合件1.3的第三軸c1或者力位轉換內搖臂合件1.1繞力位轉換內搖臂合件1.1的第一軸a1時，均可帶動力位轉換機構總成1.7的移動。

如圖7、圖8知：所述操縱凸輪1.10安裝在力位調節內搖臂合件1.3的力位調節內搖臂合件第二軸c2上，并通過擋圈鎖定，操縱凸輪曲面x與主閥操縱搖臂總成1.4的銷軸連接套1.4.2相接觸；操縱凸輪套1.11安裝在力位調節連接軸1.2的力位調節第一軸b1上，同時安置在操縱凸輪1.10的滑動槽中。操縱凸輪1.10繞力位調節內搖臂合件第二軸c2轉動的同時，保證操縱凸輪套1.11沿著操縱凸輪1.10的滑動槽移動。主閥操縱搖臂總成1.4的銷軸連接套1.4.2在操縱凸輪1.10的曲面x上滾動，力位調節方式的選擇決定了銷軸連接套1.4.2在操縱凸輪1.10的曲面x上的位置。

如圖9、圖10知：所述的力位反饋內搖臂總成1.13，包括力位反饋內搖臂ⅰ1.13.1、力位反饋內搖臂連接板1.13.2、力位反饋內搖臂連接銷1.13.3、力位反饋內搖臂滾輪1.13.4、力反饋內搖臂ⅱ1.13.5、力反饋內搖臂ⅲ1.13.6；主閥力位反饋推桿總成1.14，包括反饋推桿后套管1.14.1、反饋推桿前套管1.14.2、推桿1.14.3和螺母1.14.4；反饋推桿后套管1.14.1通過螺母1.14.4固定在推桿1.14.3的螺紋端，反饋推桿前套管1.14.2套在推桿1.14.3的無螺紋端。主閥力位反饋推桿總成1.14的最短長度限制內提升臂轉動的角度，對提升油缸起到一定的保護作用。

如圖9、圖10結合圖1、圖6知：依次將調節彈簧1.12、力位反饋內搖臂總成1.13的力反饋內搖臂ⅲ1.13.6端裝在力反饋外搖臂合件2.1的力反饋外搖臂合件軸e上，通過卷簧銷固定；并使力位反饋內搖臂總成1.13中力位反饋內搖臂ⅰ1.13.1的力位反饋內搖臂ⅰ的曲面y和力位反饋內搖臂ⅱ1.13.5的力位反饋內搖臂ⅱ的曲面z分別與兩個力位轉換滾輪1.8相接觸；主閥力位反饋推桿總成1.14的反饋推桿后套管1.14.1端與主閥操縱搖臂總成1.4的主閥操縱搖臂總成軸d1相連接，并通過夾片1.6固定；反饋推桿前套管1.14.2端通過連接銷釘1.15、夾片1.6固定在力位反饋內搖臂總成1.13的力位反饋內搖臂連接板1.13.2上；并使主閥操縱搖臂總成1.4的主閥操縱搖臂總成面m與分配器主閥芯的端面、力位反饋內搖臂總成1.13的力位反饋內搖臂滾輪1.13.3與內提升臂1.16的凸輪面n始終接觸。力位轉換控制方式選擇，決定了力位轉換滾輪在力位反饋內搖臂的曲面的位置。

如圖1、圖2、圖3知：所述外部反饋機構2，包括力反饋外搖臂合件2.1、緊彈簧外搖臂2.2、拉緊彈簧2.3、拉緊彈簧支座2.4、力反饋拉桿總成2.5、力反饋壓縮彈簧頂桿2.6、力反饋壓縮彈簧2.7、力反饋壓縮彈簧座2.8、上拉桿支座下連接銷軸2.9。

從提升器殼體合件4的外部，將力反饋外搖臂合件2.1安裝在提升器殼體合件4的提升器殼體合件孔e上；將拉緊彈簧外搖臂2.2通過卷簧銷與力位調節內搖臂合件1.3的力位調節內搖臂合件軸c連接，并通過拉緊彈簧2.3與螺接在提升器殼體上的拉緊彈簧支座2.4連接；力位反饋拉桿總成2.5，包括力位反饋拉桿合件2.5.1、力位反饋拉桿連接板2.5.2和螺母2.5.3；力位反饋拉桿合件2.5.1與力位反饋拉桿連接板2.5.2通過前后兩個螺母固定連接；力反饋壓縮彈簧座2.8將力反饋壓縮彈簧頂桿2.6、力反饋壓縮彈簧2.7安裝在提升器殼體合件4的后部，并通過螺紋將力反饋壓縮彈簧座2.8安裝在提升器殼體合件4上；力反饋壓縮彈簧頂桿2.7與上拉桿支座5的下連接銷軸2.9相連接，并通過螺母鎖緊。下拉桿受力通過下連接銷軸2.9、力反饋壓縮彈簧頂桿2.6、作用在力反饋壓縮彈簧2.7上，同時推動力位反饋拉桿總成2.5，最終使得內部反饋機構發生動作。

如圖2、圖3知：所述外部操縱桿件3，包括力位轉換外套管3.1、力位調節外套管3.2及定位銷3.3；從提升器殼體合件4外部，將所述力位轉換外套管3.1、力位調節外套管3.2分別與力位轉換內搖臂合件1.1、力位調節連接軸1.2相連接，用卷簧銷固定。所述力位轉換外套管3.1、力位調節外套管3.2的轉動范圍內通過布置在提升器殼體合件4上的定位銷3.3來限制。通過分別操縱力位轉換外套管3.1和力位調節外套管3.2，實現對提升器的力位轉換控制和力位調節控制。

本發明采用一套反饋機構同時實現對位置控制、阻力控制、力位綜合控制及浮動控制。外部操縱分為兩個環節：力位轉換操縱、力位調節操縱。力位轉換操縱位置控制、阻力控制、力位綜合控制及浮動控制的相互轉換；力位調節操縱同比例實現提升、下降、中立的調節。在提升器殼體內部的反饋機構，不易磕3、碰、生銹；在提升器殼體外部的機構，調整更加方便。

下面結合圖1、圖2、圖3并結合圖4至圖10，對本發明所述的拖拉機液壓提升器反饋機構，在拖拉機液壓提升器上的具體操作方法進一步說明：

【1】位置控制

①、將力位轉換外套管3.1順時針扳到底；力位轉換機構1.7的后連接套1.7.1上的兩個滾輪1.8，分別落在力位反饋內搖臂1.13.5的曲面z的上部z1位置和力位反饋內搖臂1.13.1的曲面y的上部y1位置；

②、將力位調節外套管3.2逆時針向提升位置轉動時，帶動操縱凸輪1.10轉動，使得主閥操縱搖臂總成1.4推動主控制閥芯移動，實現分配器的提升功能；反之，將力位調節外套管3.2順時針向下降位置轉動時，帶動操縱凸輪1.10轉動，使得力位調節外套管3.2推動主控制閥芯移動，實現分配器的下降功能；

在農具被提升、下降的過程中，內提升臂凸輪隨著提升臂轉動；并推動力位反饋內搖臂轉動，帶動力位轉換機構移動，克服力反饋拉簧的作用力而推動操縱內搖臂轉動，進一步帶動操縱凸輪轉動；同時，分配器主閥芯在主閥操縱搖臂的作用下移動；當達到分配器主閥芯達到中立位置時，農具停止。

【2】阻力控制

①、將力位轉換外套管3.1逆時針扳到底；力位轉換機構1.7的后連接套1.7.1上的兩個滾輪1.8，分別落在力位反饋內搖臂1.13.5的曲面z的上部z3位置和力位反饋內搖臂1.13.1的曲面y的上部y3位置；

②、將力位調節外套管3.2逆時針向提升位置轉動時，帶動操縱凸輪1.10轉動，使得主閥操縱搖臂總成1.4推動主控制閥芯移動，實現分配器的提升功能；反之，將力位調節外套管3.2順時針向下降位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成1.4推動主控制閥芯移動，實現分配器的下降功能；

在農具被提升、下降的過程中，上拉桿分別受拉力和壓力，在力反饋壓縮彈簧的作用下，力反饋拉桿總成帶動力反饋外搖臂轉動；從而推動力位反饋內搖臂總成的滾輪在內提升臂凸輪上轉動，進一步帶動力位轉換機構移動；克服力反饋拉簧的作用力而推動操縱內搖臂轉動，帶動操縱凸輪轉動；同時，分配器主閥芯在主閥操縱搖臂的作用下移動；當達到分配器的主閥芯的中立位置時，農具停止。

【3】力位綜合控制

①、將力位轉換外套管3.1管扳至中間位置時，力位轉換機構1.7的后連接套1.7.1上的兩個滾輪1.8，分別落在力位反饋內搖臂1.13.5的曲面z的上部z2位置和力位反饋內搖臂1.13.1的曲面y的上部y2位置；可按比例實現對農具耕深的力位綜合控制。

②、將力位調節外套管3.2逆時針向提升位置轉動時，帶動操縱凸輪1.10轉動，使得主閥操縱搖臂總成1.4推動主控制閥芯移動，實現分配器的提升功能；反之，將力位調節外套管3.2順時針向下降位置轉動時，帶動操縱凸輪轉動，使得主閥操縱搖臂總成1.4推動主控制閥芯移動，實現分配器的下降功能；

【4】浮動控制

將力位調節外套管3.2順時針扳至下降位置，力位調節外套管3.1扳至力控制位置；力位轉換機構1.7的后連接套1.7.1上的兩個滾輪1.8，分別落在力位反饋內搖臂1.13.5的曲面z的上部z3位置和力位反饋內搖臂1.13.1的曲面y的上部y3位置，可實現對農具耕深的浮動控制。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明全部內容，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述實施例所記載的技術方案進行形式上的修改，或者對其中部分技術特征進行等同替換。凡在本發明的思路啟示之內所作出的形式修改、等同替換等，均應包含在本發明的權利保護范圍之內。
