本發明涉及園林用具技術領域，具體是一種園林高修剪用單人操作修剪器。

背景技術：

園林包括庭園、宅園、小游園、花園、公園、植物園、動物園等，隨著園林學科的發展，還包括森林公園、風景名勝區、自然保護區或國家公園的游覽區以及休養勝地。

對于園林中的植物需要工作人員在一定時間內對植物的部分樹枝進行修剪，而對于較高的植物高枝進行修剪時，一般是采用連接臂較長的高枝剪進行修剪，而工作人員在使用傳統的高枝剪時，由于剪刀重心不穩、重量較大，使工作人員較為費力，降低了修剪效率。

技術實現要素：

本發明的目的在于提供一種園林高修剪用單人操作修剪器，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種園林高修剪用單人操作修剪器，包括安裝板、齒輪、齒條、三角板、滑筒、滑條、固定齒和活動齒，所述安裝板的左側設置有滑筒，滑筒的左側面開設有條形通槽，滑筒的內部設置有表面與滑筒內部相接觸的滑條，所述滑條的左側壁體一體成型有穿過條形通槽的凸起，所述凸起的左側面固定連接有若干活動齒，所述滑筒的左側面固定連接有與活動齒相平行設置的固定齒，所述滑筒的右側面通過固定柱與安裝板相固定連接，所述滑條的下部延伸至滑筒的下部，滑條的右側面固定連接有固定塊，固定塊上鉸接有第一連桿，第一連桿的止端處設置有三角板，第一連桿的止端與三角板的一角處相鉸接，三角板的另一角處鉸接有第二連桿，第二連桿的止端與安裝板相鉸接，所述安裝板的左側壁體固定連接有固定板，固定板的側面設置有齒輪，齒輪通過轉軸與固定板相轉動連接，齒輪的端面邊緣側與三角板剩余的一角處相鉸接，所述安裝板的側面設置有與齒輪相嚙合連接的齒條，位于齒條處的安裝板開設有沿高度方向設置的滑動槽，所述齒條固定連接有穿過滑動槽的滑動手柄。

作為本發明進一步的方案：所述滑筒的截面為方形或者圓形形狀。

作為本發明再進一步的方案：所述安裝板的下部固定連接有活動柱，活動柱的下部位于套筒的內部，所述套筒的表面安裝有頂緊螺栓。

作為本發明再進一步的方案：所述套筒的表面下部固定套接有呈波紋形狀的防護膠套。

作為本發明再進一步的方案：所述防護膠套的材質為普通硅橡膠。

與現有技術相比，本發明的有益效果是：通過頂緊螺栓的作用便于調節安裝板的高度，根據不同的修剪高度方便調節，操作人員一只手握住套筒，另一只手往復推拉滑動手柄，滑條進行往復的移動，并且使滑條上移過程中和下移過程中速度由零點增加至最高移動速度為一個逐漸增加的過程，因此便于對樹枝進行修剪，節約人力，并且單人即可進行操作。

附圖說明

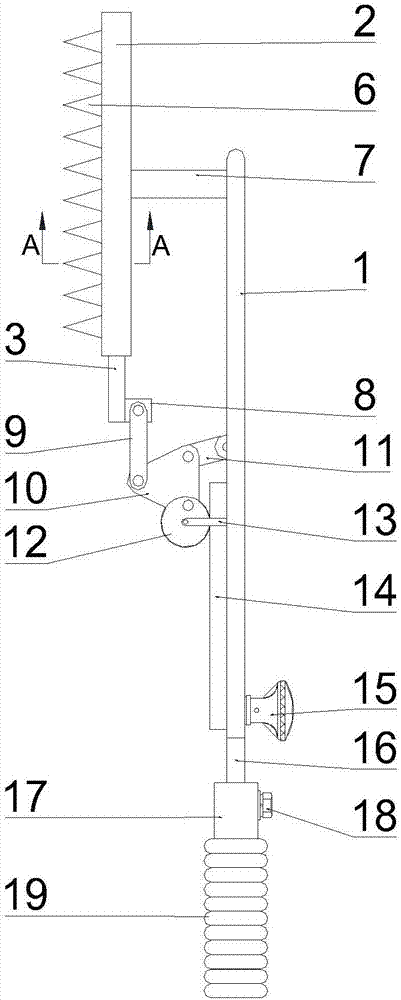

圖1為一種園林高修剪用單人操作修剪器的結構示意圖；

圖2為圖1所述的修剪器中a-a線的剖視示意圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種園林高修剪用單人操作修剪器，包括安裝板1、齒輪12、齒條14、三角板10、滑筒2、滑條3、固定齒6和活動齒5，所述安裝板1的左側設置有滑筒2，滑筒2的左側面開設有條形通槽，滑筒2的內部設置有表面與滑筒2內部相接觸的滑條3，所述滑條3的左側壁體一體成型有穿過條形通槽的凸起4，所述凸起4的左側面固定連接有若干活動齒5，所述滑筒2的左側面固定連接有與活動齒5相平行設置的固定齒6，所述滑筒2的右側面通過固定柱7與安裝板1相固定連接，所述滑條3的下部延伸至滑筒2的下部，滑條3的右側面固定連接有固定塊8，固定塊8上鉸接有第一連桿9，第一連桿9的止端處設置有三角板10，第一連桿9的止端與三角板10的一角處相鉸接，三角板10的另一角處鉸接有第二連桿11，第二連桿11的止端與安裝板1相鉸接，所述安裝板1的左側壁體固定連接有固定板13，固定板13的側面設置有齒輪12，齒輪12通過轉軸與固定板13相轉動連接，齒輪12的端面邊緣側與三角板10剩余的一角處相鉸接，所述安裝板1的側面設置有與齒輪10相嚙合連接的齒條14，位于齒條14處的安裝板1開設有沿高度方向設置的滑動槽，所述齒條14固定連接有穿過滑動槽的滑動手柄15；操作人員一只手握住套筒17，另一只手往復推拉滑動手柄15，則齒條14帶動齒輪12進行轉動，因此使三角板10跟隨齒輪12的轉動進行擺動，從而通過第一連桿9的作用使滑條3進行往復的移動，并且使滑條3上移過程中和下移過程中速度由零點增加至最高移動速度為一個逐漸增加的過程，因此便于對樹枝進行修剪，節約人力，并且單人即可進行操作。

所述滑筒2的截面為方形或者圓形形狀。

所述安裝板1的下部固定連接有活動柱16，活動柱16的下部位于套筒17的內部，所述套筒17的表面安裝有頂緊螺栓18，通過頂緊螺栓15的作用便于調節安裝板1的高度，根據不同的修剪高度方便調節。

所述套筒17的表面下部固定套接有呈波紋形狀的防護膠套19。

所述防護膠套19的材質為普通硅橡膠。

本發明的工作原理是：通過頂緊螺栓15的作用便于調節安裝板1的高度，根據不同的修剪高度方便調節，操作人員一只手握住套筒17，另一只手往復推拉滑動手柄15，則齒條14帶動齒輪12進行轉動，因此使三角板10跟隨齒輪12的轉動進行擺動，從而通過第一連桿9的作用使滑條3進行往復的移動，并且使滑條3上移過程中和下移過程中速度由零點增加至最高移動速度為一個逐漸增加的過程，因此便于對樹枝進行修剪，節約人力，并且單人即可進行操作。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“設置”、“相連”及“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種園林高修剪用單人操作修剪器，包括安裝板、齒輪、齒條、三角板、滑筒、滑條、固定齒和活動齒，所述安裝板的左側設置有滑筒，滑筒的左側面開設有條形通槽，滑筒的內部設置有表面與滑筒內部相接觸的滑條，所述滑條的左側壁體一體成型有穿過條形通槽的凸起，所述凸起的左側面固定連接有若干活動齒；通過頂緊螺栓的作用便于調節安裝板的高度，根據不同的修剪高度方便調節，操作人員一只手握住套筒，另一只手往復推拉滑動手柄，滑條進行往復的移動，并且使滑條上移過程中和下移過程中速度由零點增加至最高移動速度為一個逐漸增加的過程，因此便于對樹枝進行修剪，節約人力，并且單人即可進行操作。

技術研發人員：周園
受保護的技術使用者：深圳市星鼎源科技有限公司
技術研發日：2017.07.14
技術公布日：2017.09.29
