本發明涉及農業機械技術領域，具體為一種新型農業機械用微耕機。

背景技術：

農業機械用微耕機是一種能夠方便人們進行農業生產的機械設備，具有重量輕、體積小、結構簡單的等特點，因此被廣泛應用于平原、山區、丘陵等耕作中，微耕機主要以小型柴油機為動力，隨著科技的發展，新型農業機械用微耕機有了很大程度的發展，其種類和數量也正在與日俱增。目前市場上的農業機械用微耕機雖然種類和數量非常多，但是大多數的農業機械用微耕機不能夠靈活調節耕刀與地面的距離，同時裝置在移動過程中會產生強烈的震動，容易對裝置造成損傷。

技術實現要素：

本發明的目的在于提供一種新型農業機械用微耕機，以解決上述背景技術提出的目前市場上的農業機械用微耕機不能夠靈活調節耕刀與地面的距離，同時裝置在移動過程中會產生強烈的震動，容易對裝置造成損傷的問題。

為實現上述目的，本發明提供如下技術方案：一種新型農業機械用微耕機，包括機座和軸承，所述機座上端安裝有柴油機，且柴油機右側安裝有減速機，所述柴油機和減速機之間安裝有橫向傳動桿，所述減速機右側通過第一傳動帶與傳動軸相連接，且傳動軸下端安裝有轉動輪，所述軸承內部貫穿有傳動軸，且軸承位于機座內部，所述轉動輪外側固定有安裝盤，且安裝盤外側通過調節機構與耕刀相連接，所述機座下方設置有履帶，且履帶內部左右兩側分別安裝有從動輪和主動輪，所述主動輪左側通過第二傳動帶與傳動機構相連接，且傳動機構上端連接有柴油機，所述履帶內部安裝有緩沖機構，且緩沖機構位于從動輪和主動輪之間，所述機座左側固定有把手。

優選的，所述機座采用2cm厚不銹鋼制成，且其左端與把手連接方式為焊接。

優選的，所述柴油機通過橫向傳動桿與減速機為軸傳動。

優選的，所述軸承外側與機座為一體結構，且軸承內部與傳動軸為一體結構。

優選的，所述安裝盤直徑小于轉動輪的直徑，且安裝盤和轉動輪構成階梯狀。

優選的，所述調節機構共設置有八個，且調節機構呈環狀均勻分布在安裝盤的外部四周。

優選的，所述調節機構包括主體、調節螺母和螺紋伸長桿，且括主體外側安裝有調節螺母，調節螺母內部貫穿有螺紋伸長桿，螺紋伸長桿外側螺紋結構與調節螺母內部螺紋結構相吻合，并且螺紋伸長桿外部連接有耕刀。

優選的，所述傳動機構包括橫向錐形齒輪、縱向錐形齒輪連接桿和主軸，且縱向錐形齒輪連接桿下端連接有橫向錐形齒輪，橫向錐形齒輪內部貫穿有主軸，縱向錐形齒輪連接桿下端齒狀結構與橫向錐形齒輪相嚙合，并且主軸左右兩端均連接有第二傳動帶。

優選的，所述緩沖機構包括外殼、彈簧、活動桿、連接架和轉輪，且外殼內部安裝有彈簧，彈簧上下兩端均設置有活動桿，活動桿外側固定有連接架，連接架內部設置有轉輪，并且轉輪剖面為“工”字形結構。

優選的，所述履帶外表面為鋸齒狀結構，且其內側中部為凸形結構，并且履帶內側中部凸形結構外形尺寸與轉輪剖面“工”字形結構外形尺寸相吻合。

與現有技術相比，本發明的有益效果是：該新型農業機械用微耕機，

(1)設置有調節機構，能夠方便對耕刀的距離進行調節，進而能夠方便控制耕刀超出轉動輪的距離，從而能夠?qū)崿F(xiàn)對裝置進入地面的距離進行調節；

(2)同時還設置有履帶，能夠使得裝置的運動機構成為完整的整體，能夠增大與地面的接觸面積，進而使得裝置不會陷入松軟的地面內；

(3)并且還設置有緩沖機構，能夠起到很好的緩沖作用，使得裝置在運動過程中履帶能夠隨著地面的高低起伏而變化，進而能夠減小裝置在運動過程中產生的產生的震動，從而能夠起到對裝置進行保護的目的。

附圖說明

圖1為本發明結構示意圖；

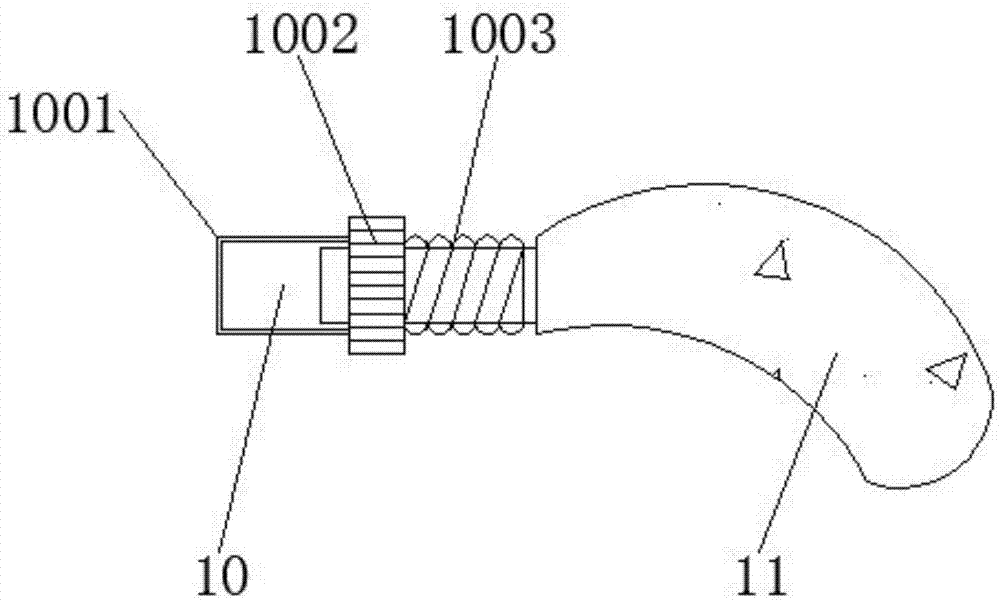

圖2為本發明調節機構結構示意圖；

圖3為本發明圖1中a處局部放大結構示意圖；

圖4為本發明緩沖機構結構示意圖。

圖中：1機座，2、柴油機，3、橫向傳動桿，4、減速機，5、第一傳動帶，6、傳動軸，7、軸承，8、安裝盤，9、轉動輪，10、調節機構，1001、主體，1002、調節螺母，1003、螺紋伸長桿，11、耕刀，12、主動輪，13、第二傳動帶，14、傳動機構，1401、橫向錐形齒輪，1402、縱向錐形齒輪連接桿，1403、主軸，15、緩沖機構，1501、外殼，1502、彈簧，1503、活動桿，1504、連接架，1505、轉輪，16、從動輪，17、履帶，18、把手。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種新型農業機械用微耕機，包括機座1、柴油機2、橫向傳動桿3、減速機4、第一傳動帶5、傳動軸6、軸承7、安裝盤8、轉動輪9、調節機構10、耕刀11、主動輪12、第二傳動帶13、傳動機構14、緩沖機構15、從動輪16、履帶17和把手18，機座1上端安裝有柴油機2，且柴油機2右側安裝有減速機4，柴油機2和減速機4之間安裝有橫向傳動桿3，柴油機2通過橫向傳動桿3與減速機4為軸傳動，傳動效果好，能量損失小，減速機4右側通過第一傳動帶5與傳動軸6相連接，且傳動軸6下端安裝有轉動輪9，軸承7內部貫穿有傳動軸6，且軸承7位于機座1內部，軸承7外側與機座1為一體結構，且軸承7內部與傳動軸6為一體結構，能夠方便傳動軸6發生轉動，轉動輪9外側固定有安裝盤8，安裝盤8直徑小于轉動輪9的直徑，且安裝盤8和轉動輪9構成階梯狀，且安裝盤8外側通過調節機構10與耕刀11相連接，調節機構10共設置有八個，且調節機構10呈環狀均勻分布在安裝盤8的外部四周，調節機構10包括主體1001、調節螺母1002和螺紋伸長桿1003，且括主體1001外側安裝有調節螺母1002，調節螺母1002內部貫穿有螺紋伸長桿1003，螺紋伸長桿1003外側螺紋結構與調節螺母1002內部螺紋結構相吻合，并且螺紋伸長桿1003外部連接有耕刀11，能夠方便對耕刀11的距離進行調節，進而能夠方便控制耕刀11超出轉動輪9的距離，從而能夠?qū)崿F(xiàn)對裝置進入地面的距離進行調節，機座1下方設置有履帶17，且履帶17內部左右兩側分別安裝有從動輪16和主動輪12，主動輪12左側通過第二傳動帶13與傳動機構14相連接，傳動機構14包括橫向錐形齒輪1401、縱向錐形齒輪連接桿1402和主軸1403，且縱向錐形齒輪連接桿1402下端連接有橫向錐形齒輪1401，橫向錐形齒輪1401內部貫穿有主軸1403，縱向錐形齒輪連接桿1402下端齒狀結構與橫向錐形齒輪1401相嚙合，并且主軸1403左右兩端均連接有第二傳動帶13，方便進行傳動，傳動效率高，并且不易“打滑”，且傳動機構14上端連接有柴油機2，履帶17內部安裝有緩沖機構15，履帶17外表面為鋸齒狀結構，且其內側中部為凸形結構，并且履帶17內側中部凸形結構外形尺寸與轉輪1505剖面“工”字形結構外形尺寸相吻合，能夠使得裝置的運動機構成為完整的整體，能夠增大與地面的接觸面積，進而使得裝置不會陷入松軟的地面內，且緩沖機構15位于從動輪16和主動輪12之間，緩沖機構15包括外殼1501、彈簧1502、活動桿1503、連接架1504和轉輪1505，且外殼1501內部安裝有彈簧1502，彈簧1502上下兩端均設置有活動桿1503，活動桿1503外側固定有連接架1504，連接架1504內部設置有轉輪1505，并且轉輪1505剖面為“工”字形結構，能夠起到很好的緩沖作用，使得裝置在運動過程中履帶17能夠隨著地面的高低起伏而變化，進而能夠減小裝置在運動過程中產生的產生的震動，從而能夠起到對裝置進行保護的目的，機座1左側固定有把手18，機座1采用2cm厚不銹鋼制成，且其左端與把手18連接方式為焊接，結構簡單，穩定性高，延長了裝置的使用壽命。

工作原理：在使用該新型農業機械用微耕機時，首先，啟動柴油機2，柴油機2右側通過橫向傳動桿3帶動減速機4運轉，進而通過第一傳動帶5帶動傳動軸6轉動，由于傳動軸6通過軸承7與機座1相連接，因此傳動軸6能夠在機座1內部發生轉動，從而能夠帶動轉動輪9轉動，轉動輪9帶動安裝盤8轉動，進而使得外側的耕刀11能夠進行耕地工作，啟動裝置前通過調節螺母1002對螺紋伸長桿1003的長度進行調節，從而能夠?qū)崿F(xiàn)對耕刀11的長度進行調節的目的，柴油機2通過下端的縱向錐形齒輪連接桿1402帶動橫向錐形齒輪1401運動，進而使得主軸1403轉動，從而通過第二傳動帶13帶動主動輪12轉動，進而使得履帶17轉動，從而使得裝置能夠移動，在裝置運動過程中轉輪1505隨著履帶17上下起伏，進而能夠帶動活動桿1503上下移動，從而使得彈簧1502伸長或者收縮，進而能夠?qū)ρb置產生的震動進行減緩，從而能夠保護整個裝置，這就是該新型農業機械用微耕機的整個工作過程。

盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
