本發明涉及水產養殖領域，具體為一種節能環保型海鮮養殖池。

背景技術：

海鮮存養技術是隨海鮮業的發展而發展起來的一項新型養殖技術，它包括海水配制技術、增氧技術、飼料配制技術、污水過濾技術、水循環技術、光電技術等，存養海鮮，首先要了解它們在自然環境中所需的生活條件，如水溫、鹽度、酸堿度等；因為各種生物均有其生活的適宜條件，若水溫、鹽度突然變動太大或超過生物適應范圍，則不利于生物的生存。所以存養海鮮必須要有專門管理的技術人員，在每一水族箱內要放置水溫計，注意水溫變化情況，并經常測定水的鹽度和酸堿度。

現有的大多數海鮮養殖池，養殖產生的廢水直接排放，污染比較大，排污系統不完善，廢水和殘渣排放不完全，對海鮮的生長造成了很大影響。

技術實現要素：

本發明的目的在于提供一種節能環保型海鮮養殖池，以解決上述背景技術中提出的問題。

為了解決上述技術問題，本發明提供如下技術方案：一種節能環保型海鮮養殖池，包括圓臺形承載板、過濾網、阻攔塊、第一轉盤、水質檢測儀、第一電動機、凸塊、第二轉盤、凸起、十字形注藥管、噴口、環形腔、藥劑罐、電磁閥、控制板、plc控制器、排污口、第二電動機、池身和太陽能電池板，所述池身內部固定安裝有圓臺形承載板，所述圓臺形承載板的頂部安裝有過濾網，所述圓臺形承載板的底部邊緣處設置有阻攔塊，且阻攔塊設置有倒角，所述阻攔塊的側面安裝有水質檢測儀，所述圓臺形承載板的底部設置有第一轉盤，所述圓臺形承載板的底部中心固定連接有第一電動機，所述第一電動機的主軸通過聯軸器與第一轉盤固定連接，所述第一轉盤的邊緣處設置有凸塊，所述第一轉盤的底部設置有第二轉盤，所述第二轉盤的上表面設置有凸起，所述第二轉盤的內部設置有十字形注藥管，所述十字形注藥管開設有噴口，所述第二轉盤與池身之間設置有環形腔，所述環形腔的一側與十字形注藥管連通，所述環形腔的另一側與設置在池身頂部的藥劑罐連通，所述藥劑罐的出藥口設置有電磁閥，所述藥劑罐的一側安裝有控制板，所述控制板的一側設置有plc控制器，所述第二轉盤的底部開設有排污口，所述第二轉盤的底部中心與設置在池身底部內壁的第二電動機主軸固定連接，所述池身的外壁安裝有太陽能電池板，所述控制板電性連接第一電動機、第二電動機和太陽能電池板，所述水質檢測儀電性連接plc控制器的輸入端，所述plc控制器的輸出端電性連接電磁閥。

進一步的，所述排污口設置有四個，且四個排污口對稱分布。

進一步的，所述plc控制器采用cqm控制器。

進一步的，所述過濾網的網孔直徑小于養殖海鮮的直徑。

與現有技術相比，本發明所達到的有益效果是：該養殖池，當水質檢測儀檢測到水體環境不適合海鮮養殖，通過控制第一電動機和第二電動機啟動，第一電動機轉動使凸塊和阻攔塊之間產生縫隙，養殖所產生的廢渣能夠首先被排除掉，池身內部固定安裝有圓臺形承載板，阻攔塊設置有倒角，方便廢渣排放，十字形注藥管內配出的藥劑對污水進行消毒，電磁閥可以精準控制藥劑的投入量，避免過度投放，第二轉盤的上表面設置有凸起，第二轉盤轉動時凸起使廢渣和污水進行充分的混合，利于排放廢物，防止廢渣殘留在第二轉盤，太陽能電池板能夠為各電路設備提供電能，節約了資源。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

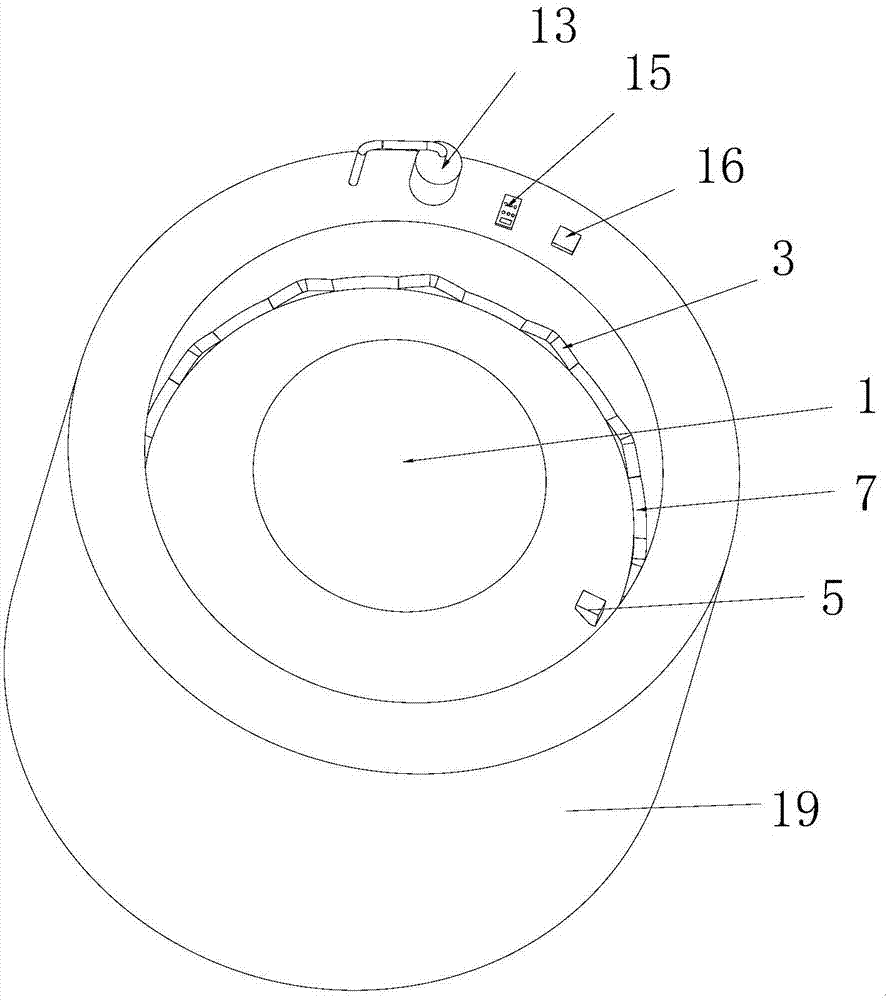

圖1是本發明的整體結構示意圖之一；

圖2是本發明的整體結構示意圖之二；

圖3是本發明的內部結構示意圖；

圖4是本發明的阻攔塊和第一轉盤連接示意圖；

圖5是本發明的第二轉盤的截面示意圖；

圖中：1-圓臺形承載板；2-過濾網；3-阻攔塊；4-第一轉盤；5-水質檢測儀；6-第一電動機；7-凸塊；8-第二轉盤；9-凸起；10-十字形注藥管；11-噴口；12-環形腔；13-藥劑罐；14-電磁閥；15-控制板；16-plc控制器；17-排污口；18-第二電動機；19-池身；20-太陽能電池板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，本發明提供一種技術方案：一種節能環保型海鮮養殖池，包括圓臺形承載板1、過濾網2、阻攔塊3、第一轉盤4、水質檢測儀5、第一電動機6、凸塊7、第二轉盤8、凸起9、十字形注藥管10、噴口11、環形腔12、藥劑罐13、電磁閥14、控制板15、plc控制器16、排污口17、第二電動機18、池身19和太陽能電池板20，池身19內部固定安裝有圓臺形承載板1，圓臺形承載板1的頂部安裝有過濾網2，圓臺形承載板1的底部邊緣處設置有阻攔塊3，且阻攔塊3設置有倒角，阻攔塊3的側面安裝有水質檢測儀5，圓臺形承載板1的底部設置有第一轉盤4，圓臺形承載板1的底部中心固定連接有第一電動機6，第一電動機6的主軸通過聯軸器與第一轉盤4固定連接，第一轉盤4的邊緣處設置有凸塊7，第一轉盤4的底部設置有第二轉盤8，第二轉盤8的上表面設置有凸起9，第二轉盤8的內部設置有十字形注藥管10，十字形注藥管10開設有噴口11，第二轉盤8與池身19之間設置有環形腔12，環形腔12的一側與十字形注藥管10連通，環形腔12的另一側與設置在池身19頂部的藥劑罐13連通，藥劑罐13的出藥口設置有電磁閥14，藥劑罐13的一側安裝有控制板15，控制板15的一側設置有plc控制器16，第二轉盤8的底部開設有排污口17，第二轉盤8的底部中心與設置在池身19底部內壁的第二電動機18主軸固定連接，池身19的外壁安裝有太陽能電池板20，控制板15電性連接第一電動機6、第二電動機18和太陽能電池板20，水質檢測儀5電性連接plc控制器16的輸入端，plc控制器16的輸出端電性連接電磁閥14。

進一步的，排污口17設置有四個，且四個排污口17對稱分布，便于污水的排放。

進一步的，plc控制器16采用cqm1控制器，精準控制。

進一步的，過濾網2的網孔直徑小于養殖海鮮的直徑，防止海鮮穿過過濾網2。

工作原理：工作時，當水質檢測儀5檢測到水體環境不適合海鮮養殖，通過控制第一電動機6和第二電動機18啟動，第一電動機6轉動使凸塊7和阻攔塊3之間產生縫隙，養殖所產生的廢渣能夠首先被排除掉，池身19內部固定安裝有圓臺形承載板1，阻攔塊3設置有倒角，方便廢渣排放，十字形注藥管10內配出的藥劑對污水進行消毒，電磁閥14可以精準控制藥劑的投入量，避免過度投放，第二轉盤8的上表面設置有凸起9，第二轉盤8轉動時凸起9使廢渣和污水進行充分的混合，利于排放廢物，防止廢渣殘留在第二轉盤8，太陽能電池板20能夠為各電路設備提供電能，節約了資源。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
