本實用新型屬于海洋漁業用器具技術領域，具體涉及一種多功能海洋捕撈網。

背景技術：

海洋捕撈業是利用各種漁具(如網具、釣具、標槍等)在海洋中從事具有經濟價值的水生動、植物捕撈活動。是海洋水產業的重要組成部分。按捕撈海域距陸地遠近，分為沿岸、近海、外海和遠洋等捕撈業。捕撈漁具主要有拖網、圍網、流刺網、定置網、張網、延繩釣、標槍等，其中以拖網、圍網為主。海洋捕撈業具有工業性質，其捕撈水平的高低，既與海洋經濟生物資源的蘊藏量、可捕量有關，也與一個國家或地區工業發達程度，漁船、網具、儀器等生產能力和海洋漁業科研水平高低關系很大，所不同的是海洋經濟生物資源具有自然再生性能。海洋捕撈業一般具有距離遠、時間性強、魚汛集中、水產品易腐爛變質和不易保鮮等特點，故需要作業船、冷藏保鮮加工船、加油船、運輸船等相互配合，形成捕撈、加工、生產及生活供應、運輸綜合配套的海上生產體系。

現有的海洋捕撈漁具，網孔大小不能按需調節，必須攜帶不同網孔的網上船，占地空間大，加重船只運行負擔，且不能很好的針對魚類的水深梯度分布進行科學地捕撈，捕撈效率較低。

技術實現要素：

本實用新型解決的技術問題是，現有的海洋捕撈漁具，網孔大小不能按需調節，必須攜帶不同網孔的網上船，占地空間大，加重船只運行負擔，且不能很好的針對魚類的水深梯度分布進行科學地捕撈，捕撈效率較低。

為了解決上述問題，本實用新型提供一種多功能海洋捕撈網，通過設置多層網筒套接的結構，并設計升降浮標和可拆卸連接的沉子，實現根據捕撈深度和所屬海域浮力潮汐科學確定撒網深度的目的，提高捕撈效率。

為實現上述目的，本實用新型采用如下的技術方案，一種多功能海洋捕撈網，包括外筒、調節內筒、收線、拉線、拉繩和沉子；所述外筒由骨架和漁網組成，骨架由若干圓圈間隙分布和連接各個圓圈邊緣3-5條橫條組成，漁網包裹固定在骨架外層構成圓管狀結構，兩端分別延長出骨架兩端圓圈5-10cm，通過收緊漁網兩端的端口，實現收網的操作；漁網的兩個末端內套接有收線，收線與拉線固定連接，拉線在拉繩的作用下上升，帶動拉緊收線，在重力的作用下，漁網的網口收緊，將魚封閉在漁網內；骨架最末端圓圈上設有3-5個卡扣，卡扣位于所對應漁網網孔的邊緣線中點處；調節內筒與外筒結構相同，其最外圈骨架的圓圈上設有3-5個卡環，卡環所對應漁網網孔的邊緣線交接處；調節內筒通過卡扣和卡環套接在外筒內；調節內筒與外筒的拉線均與拉繩固定連接，通過連接調節內筒和外筒可以縮小整個捕撈網的網孔大小，實現網孔的大小調節；沉子通過沉子連接螺母連接在骨架的圓圈底端，所述沉子的兩端設有外螺紋，可以通過先在沉子末端連接沉子連接螺母，再連接沉子的方式，增加沉子的數量，以適應不同浮力的海浪潮汐和捕撈深度；沉子連接螺母通過連接尺與升降浮標相連，升降浮標與連接尺通過轉軸相連，連接尺上標有刻度，通過連接尺下降的長度估計捕撈的深度。

進一步的，所述漁網由尼龍或改性尼龍材質織成，更加結實耐用。

進一步的，所述外筒的骨架上設有超聲波誘捕器，可以通過發射與魚群相近的超聲波實現誘捕。

具體操作過程如下：

根據需要捕撈的生物大小，確定是否使用調節內筒，如需使用，將調節內筒通過卡扣和卡環連接在外筒上，然后根據所捕撈海域的海浪潮汐情況和所補魚類的水深，連接數量合適的沉子，完成后進行拋網捕撈，根據連接尺上的刻度預估漁網的深度，與理論深度對比，差別較大時，將漁網取出，再調節沉子的數量以適應捕撈深度；收網時，拉緊拉繩，將漁網向上提，實現收網。

本實用新型的優點在于：

1.調節網和漁網本體既可以連接在一起使用也可以分別使用，連接在一起使用可以縮小網孔，分開使用則充當三張網使用，實現網孔大小的調節，并減少了攜帶上船的漁網數量，節省空間，提高了漁網的利用率。

2.可拆卸連接不同數量的沉子，能夠適應于不同浮力的海浪潮汐，方便實用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹。

圖1是本實用新型內外筒連接結構示意圖；

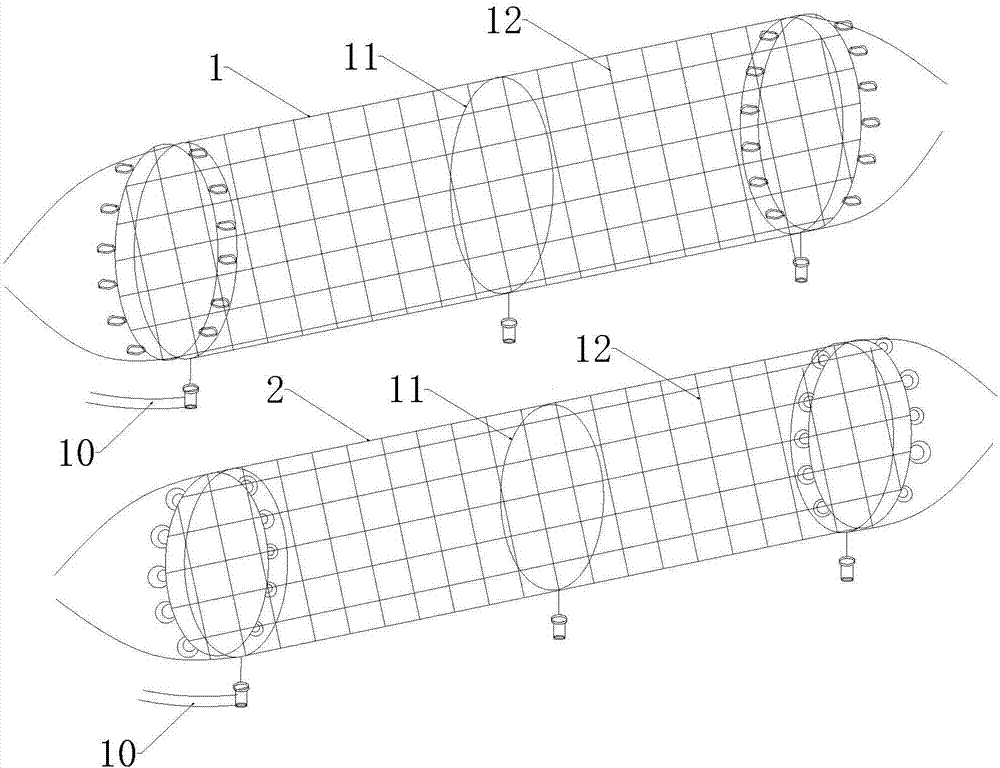

圖2是本實用新型內外筒不連接的爆炸結構示意圖；

圖3是本實用新型卡扣和卡環的放大示意圖；

圖4是本實用新型沉子和沉子連接螺母的放大示意圖；

圖5是本實用新型升降浮標的放大結構示意圖；

圖中，外筒1，調節內筒2，收線3，拉線4，拉繩5，沉子6，卡扣7，卡環8，沉子連接螺母9，連接尺10，骨架11，漁網12，升降浮標13。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1:

一種多功能海洋捕撈網，包括外筒1、調節內筒2、收線3、拉線4、拉繩5和沉子6；所述外筒1由骨架11和漁網12組成，骨架11由若干圓圈間隙分布和連接各個圓圈邊緣3-5條橫條組成，漁網12包裹固定在骨架11外層構成圓管狀結構，兩端分別延長出骨架11兩端圓圈5-10cm，通過收緊漁網12兩端的端口，實現收網的操作；漁網12的兩個末端內套接有收線3，收線3與拉線4固定連接，拉線在拉繩的作用下上升，帶動拉緊收線，在重力的作用下，漁網12的網口收緊，將魚封閉在漁網內；骨架11最末端圓圈上設有3-5個卡扣7，卡扣7位于所對應漁網網孔的邊緣線中點處；調節內筒2與外筒1結構相同，其最外圈骨架11的圓圈上設有3-5個卡環8，卡環8所對應漁網網孔的邊緣線交接處；調節內筒2通過卡扣7和卡環8套接在外筒1內；調節內筒2與外筒1的拉線4均與拉繩5固定連接，通過連接調節內筒2和外筒1可以縮小整個捕撈網的網孔大小，實現網孔的大小調節；沉子6通過沉子連接螺母9連接在骨架11的圓圈底端，所述沉子6的兩端設有外螺紋，可以通過先在沉子末端連接沉子連接螺母9，再連接沉子6的方式，增加沉子的數量，以適應不同浮力的海浪潮汐和捕撈深度；沉子連接螺母9通過連接尺10與升降浮標13相連，升降浮標13與連接尺通過轉軸相連，連接尺10上標有刻度，通過連接尺下降的長度估計捕撈的深度。

所述漁網12由尼龍或改性尼龍材質織成，更加結實耐用。

實施例2：

所述外筒1的骨架11上設有超聲波誘捕器，可以通過發射與魚群相近的超聲波實現誘捕。

具體操作過程如下：

根據需要捕撈的生物大小，確定是否使用調節內筒，如需使用，將調節內筒通過卡扣和卡環連接在外筒上，然后根據所捕撈海域的海浪潮汐情況和所補魚類的水深，連接數量合適的沉子，完成后進行拋網捕撈，根據連接尺上的刻度預估漁網的深度，與理論深度對比，差別較大時，將漁網取出，再調節沉子的數量以適應捕撈深度；收網時，拉緊拉繩，將漁網向上提，實現收網。
