本實用新型涉及稻田種植領域，尤其涉及一種稻田除蟲燈。

背景技術：

隨著人們對食品安全的重視，農作物采用殺蟲燈殺蟲成為一種發展趨勢。隨著太陽能電池板的出現，殺蟲燈的普及孌得較為方便，但是現有的一些除蟲燈具有一些固定不牢固、使用壽命短這些原因，所以有待改進。

技術實現要素：

本實用新型的目的在于提供一種稻田除蟲燈，已解決上述背景技術中的技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種稻田除蟲燈，包括：太陽能板、橫桿、燈線、支撐桿、燈罩、黑光燈、斜桿 、防蟲燈罩、橫桿套筒、套筒螺栓、防雨箱、固定插頭、開關導線、插拔式接線端子、螺栓、斜桿套筒，所述太陽能板與支撐桿頂端球頭軸連接，所述防雨箱設置在支撐桿上，所述防雨箱內設有蓄電池和開關，所述太陽能板與防雨箱內蓄電池連接，所述防雨箱內開關通過開關導線與燈線連接，所述插拔式接線端子兩端分別與開關導線、燈線連接，所述固定插頭通過螺栓設置在支撐桿的下端，所述斜桿套筒上設有套筒螺栓，所述橫桿上設有橫桿套筒與斜桿套筒，所述斜桿套筒與斜桿一端連接，所述斜桿另一端與橫桿連接，所述橫桿套筒與橫桿一端連接，所述橫桿另一端設有燈線，所述燈線另一端通過燈罩與黑光燈連接，所述黑光燈外包裹有防蟲燈罩。

優選的：所述燈線為帶有穿線軟管且穿線軟管內設有鋼條。

優選的：所述燈罩為鐵絲網狀。

優選的：所述橫桿套筒、斜桿套筒的筒壁上分別設有與橫桿、斜桿 對應的孔。

本實用新型的有益效果是：通過支撐桿底端設有的固定插頭可以方便支撐桿在插在地里時更牢固，由于支撐桿與固定插頭螺栓連接，所以方便拆卸，通過防水箱保護蓄電池與開關，通過套筒與套筒螺栓的配合方便調節燈的高度，同時還方便拆卸，這樣可更高效率的除蟲，通過插拔式接線端子在拆卸橫桿、斜桿的時候將燈線開關導線分開也同時在連接的時候插拔式連接即可，方便省時省力。

附圖說明

圖1為本實用新型結構示意圖。

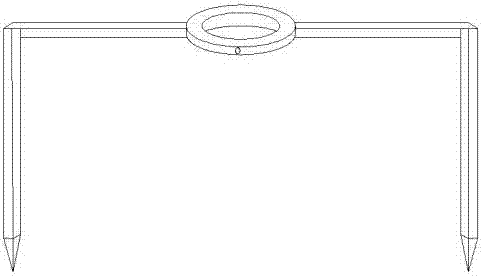

圖2位本實用新型固定插頭結構示意圖。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步闡述：

如圖所示，一種稻田除蟲燈，包括：太陽能板1、橫桿2、燈線3、支撐桿4、燈罩5、黑光燈6、斜桿 7、防蟲燈罩8、橫桿套筒9、套筒螺栓10、防雨箱11、固定插頭12、開關導線13、插拔式接線端子14、螺栓15、斜桿套筒16，所述太陽能板1與支撐桿4頂端球頭軸連接，所述防雨箱11設置在支撐桿4上，所述防雨箱11內設有蓄電池和開關，所述太陽能板1與防雨箱11內蓄電池連接，所述防雨箱11內開關通過開關導線13與燈線3連接，所述插拔式接線端子14兩端分別與開關導線13、燈線3連接，所述固定插頭12通過螺栓15設置在支撐桿4的下端，所述橫桿2上設有橫桿套筒9與斜桿套筒16，所述斜桿套筒16與斜桿7一端連接，所述斜桿套筒16上設有套筒螺栓10，所述斜桿7另一端與橫桿2連接，所述橫桿套筒9與橫桿2一端連接，所述橫桿2另一端設有燈線3，所述燈線3另一端通過燈罩5與黑光燈6連接，所述黑光燈6外包裹有防蟲燈罩8。

本實施例中：所述燈線3為帶有穿線軟管且穿線軟管內設有鋼條。

本實施例中：所述燈罩為鐵絲網狀。

本實施例中：所述橫桿套筒9、斜桿套筒16的筒壁上分別設有與橫桿2、斜桿 7對應的孔。

通過支撐桿底端設有的固定插頭可以方便支撐桿在地里更牢固，由于支撐桿與固定插頭螺栓連接，所以方便拆卸，通過防水箱保護蓄電池與開關，通過套筒與螺栓的配合方便調節燈的高度，同時還方便拆卸，這樣可更高效率的除蟲，通過插拔式接線端子在拆卸橫桿、斜桿的時候將燈線開關導線分開也同時在連接的時候插拔式連接即可，方便省時省力。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，因此等同范圍內的同等變化都囊括在本實用新型范圍內。
