本申請涉及一種保潔船，特別是涉及一種大水面河塘水庫水生植物剪切船。

背景技術：

目前我國淡水漁業已經形成大水面水庫養殖，在大水面河塘水庫中的自然飼料有藻類、水草、水花生、蘆葦、菱等都是魚類的食物，為使得魚類更好的進食，提高魚類的生長速度，需要對此類水生植物進行剪切、粉碎，使得魚類進食更加方便，從而提高魚類的生長速度。

針對魚類不同的規格，需要將水生植物剪切成不同大小。

技術實現要素：

本實用新型的目的在于提供一種大水面河塘水庫水生植物剪切船，以克服現有技術中的不足。

為實現上述目的，本實用新型提供如下技術方案：

本申請實施例公開了一種大水面河塘水庫水生植物剪切船，包括船體與剪切裝置，所述剪切裝置翻轉安裝于船頭，所述剪切裝置包括一翻轉支架、驅動所述翻轉支架翻轉的液壓泵，所述翻轉支架由上往下排列安裝有多把剪切刀，每把所述剪切刀上下移動安裝于所述翻轉支架，每把所述剪切刀包括一上下移動安裝于所述翻轉支架的固定支架、滑動安裝于所述固定支架的鋸齒刀、配合所述鋸齒刀每個鋸齒的刀槽、驅動所述所述鋸齒刀往復運動的驅動裝置，所述刀槽固定安裝于所述固定支架，所述驅動裝置固定安裝于所述固定支架。

優選的，在上述的大水面河塘水庫水生植物剪切船中，所述固定支架兩端設置有滑輪，所述翻轉支架設置有配合所述滑輪的滑槽，所述滑槽上設置有卡扣。

優選的，在上述的大水面河塘水庫水生植物剪切船中，所述驅動裝置包括依次連接的驅動軸、L形連桿、第一軸體、長連桿、第二軸體、固定座，所述L形連桿一邊套設固定安裝于所述驅動軸，其另一邊與所述長連桿的一端連接于所述第一軸體，所述長連桿另一端與所述固定座連接于所述第二軸體，所述固定座固定安裝于所述鋸齒刀，所述驅動軸轉動后驅動所述鋸齒刀沿所述固定支架往復滑動。

優選的，在上述的大水面河塘水庫水生植物剪切船中，每個所述鋸齒可拆卸安裝于所述鋸齒刀。

優選的，在上述的大水面河塘水庫水生植物剪切船中，每把所述剪切刀可拆卸安裝于所述翻轉支架。

優選的，在上述的大水面河塘水庫水生植物剪切船中，共設置有5把剪切刀。

優選的，在上述的大水面河塘水庫水生植物剪切船中，每把所述剪切刀安裝有單獨的控制裝置，控制所述剪切刀上下移動及所述驅動裝置是否工作。

更優選的，在上述的大水面河塘水庫水生植物剪切船中，還設置有駕駛室，所述控制裝置位于所述駕駛室，所述駕駛室還設置有液壓泵操作開關，操作所述液壓泵工作。

優選的，在上述的大水面河塘水庫水生植物剪切船中，相鄰兩把所述剪切刀之間至少一把所述剪切刀設置有限位塊。

與現有技術相比，本實用新型的優勢在于：可以調節剪切刀之間的距離，將水生植物剪切成所需要的大小，適應不同規格魚類的進食；為適應不同水生植物的生長特點，調節液壓泵，從而調節剪切裝置入水深度，實現更好的剪切。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本申請中記載的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1所示為本實用新型具體實施例中剪切刀結構示意圖；

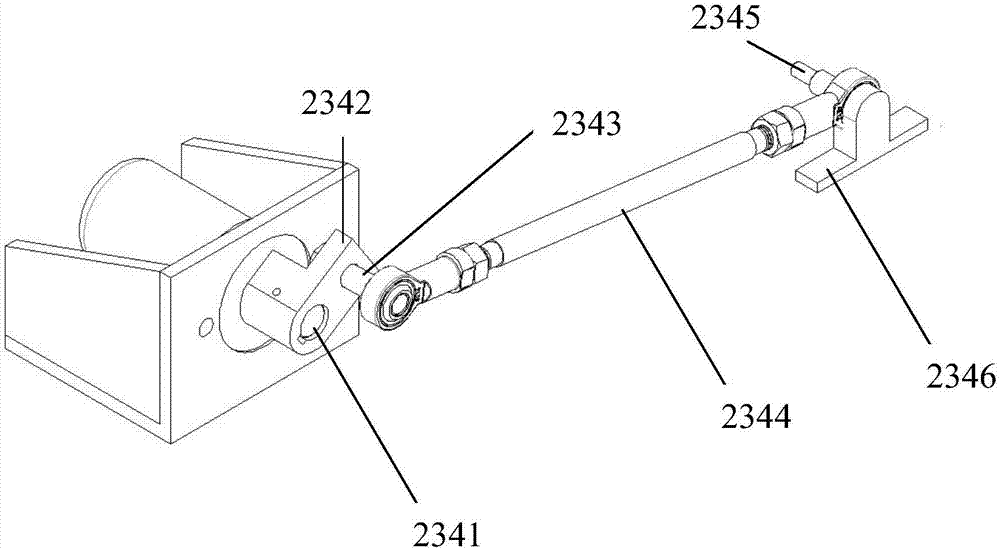

圖2所示為本實用新型具體實施例中驅動裝置機構示意圖；

圖3所示為本實用新型具體實施例中大水面河塘水庫水生植物剪切船結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行詳細的描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

結合圖1-3所示，大水面河塘水庫水生植物剪切船，包括船體1與剪切裝置2，剪切裝置2翻轉安裝于船頭，剪切裝置2包括一翻轉支架21、驅動翻轉支架21翻轉的液壓泵22，翻轉支架21由上往下排列安裝有多把剪切刀23，每把剪切刀23上下移動安裝于翻轉支架21，每把剪切刀23包括一上下移動安裝于翻轉支架21的固定支架231、滑動安裝于固定支架231的鋸齒刀232、配合鋸齒刀232每個鋸齒的刀槽233、驅動鋸齒刀232往復運動的驅動裝置234，刀槽233固定安裝于固定支架231，驅動裝置234固定安裝于固定支架231。

在該實施例中，可以調節剪切刀之間的距離，將水生植物剪切成所需要的大小，適應不同規格魚類的進食；為適應不同水生植物的生長特點，調節液壓泵，從而調節剪切裝置入水深度，實現更好的剪切。

進一步地，固定支架231兩端設置有滑輪(圖未視)，翻轉支架21設置有配合滑輪的滑槽(圖未視)，滑槽上設置有卡扣(圖未視)。

該實施例為固定支架于翻轉支架上的滑動結構，采用本實施例結構方便簡單，也可以采用滑軌與滑槽的結構來實現固定支架的上下移動，即剪切刀整體的上下移動，采用其他結構形式的滑動都應當屬于本申請的范圍。

進一步地，驅動裝置234包括依次連接的驅動軸2341、L形連桿2342、第一軸體2343、長連桿2344、第二軸體2345、固定座2346，L形連桿2342一邊套設固定安裝于驅動軸2341，其另一邊與長連桿2344的一端連接于第一軸體2343，長連桿2344另一端與固定座2346連接于第二軸體2345，固定座2346固定安裝于鋸齒刀232，驅動軸2341轉動后驅動鋸齒刀232沿固定支架231往復滑動。

此實施例為剪切刀實現切割水生植物的方式，驅動剪切刀在刀槽之間來回切割，從而實現了切割水草，此結構為優選結構，簡單方便，操作便捷，當然也可以采用其他結構形式，都應當屬于本申請的范圍。

進一步地，每個鋸齒可拆卸安裝于鋸齒刀232。每把剪切刀23可拆卸安裝于翻轉支架21。

可替換切割損壞的鋸齒或剪切刀整體，這樣就不會影響其他零部件。

進一步地，共設置有5把剪切刀23。

優選采用由上往下排列5把剪切刀的結構，當然采用其他數量的剪切刀也可以實現，都屬于本申請的范圍。

進一步地，每把剪切刀23安裝有單獨的控制裝置，控制剪切刀23上下移動及驅動裝置234是否工作。還設置有駕駛室3，控制裝置位于駕駛室3，駕駛室3還設置有液壓泵22操作開關，操作液壓泵22工作。

進一步地，相鄰兩把剪切刀23之間至少一把剪切刀23設置有限位塊(圖未視)。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

以上所述僅是本申請的具體實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本申請原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本申請的保護范圍。
