本實用新型涉及的是一種釣魚用冰箱。

背景技術：

為了使釣到的魚保鮮，人們開始使用的是水桶，讓魚在水桶中存活而保持鮮度，但魚多的話就會有擁擠，導致水中氧氣不足和傷害，使魚死亡而失去保鮮作用。因此有人設計了一種釣魚用冰箱，是一種有保溫層的箱子，箱子內不放水，放入冰塊用來降溫，保溫層則遲滯融冰速度。但這種釣魚用冰箱，冰和魚直接接觸不利箱內溫度均勻，而冰化下來的水則會淋浸到所保存的魚，影響魚的鮮度。

技術實現要素：

針對上述不足，本實用新型就是要的提供一種魚和冰及水隔離的釣魚用冰箱。

本實用新型提供的釣魚用冰箱，箱體上有保溫層，所述箱體內設置有隔離結構，所述隔離結構是由圍板與箱體縱向內壁構成的隔離容腔，所述圍板上有透孔；箱體底部有擱魚結構，所述擱魚結構是固定在底壁上的樁群，所述樁群由間隔分布于整個底面上的樁組成。

本實用新型提供的釣魚用冰箱，使用時將冰或冰袋放置在隔離容腔內，隔離容腔與放魚的箱內空間之間有圍板隔離。圍板上的透孔使冰與箱內其他空間的熱交換加強，同時還可及時排出冰融化后的水，使冰融化速度降低，而擱魚結構將魚隔離于箱底積水之上，避免魚與水接觸。與現有技術相比，本實用新型既能使魚和冰隔離，還能使魚不與水接觸，從而使保持鮮度持久。

附圖說明

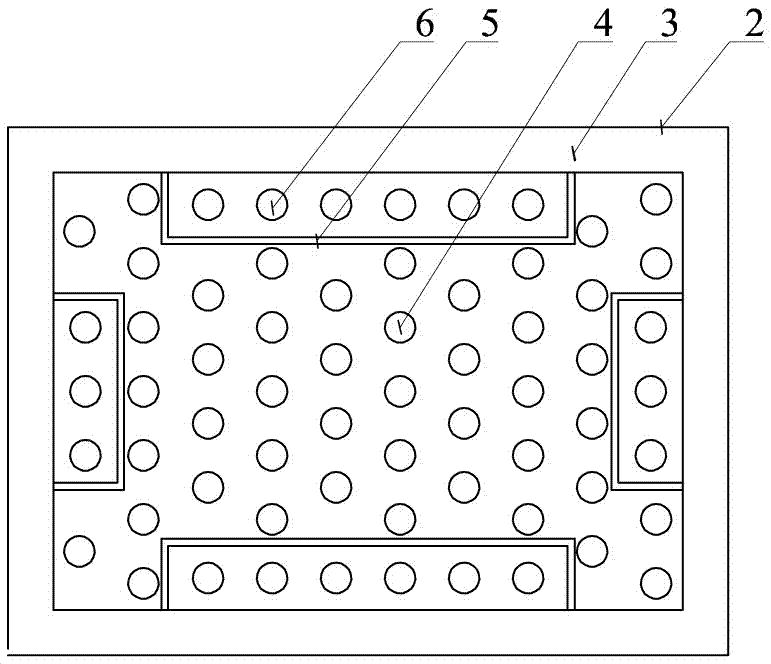

圖1為本實用新型一實施例的主視剖圖，圖2為圖1的俯視圖，圖中：1-箱蓋，2-箱體，3-保溫層，4-樁，5-隔離容腔，6-透孔。

具體實施方式

1、如圖1、2所示，一長方體形狀的釣魚用冰箱，有蓋1和箱體2，蓋和箱體都是空心夾層結構，空心夾層即為保溫層3。箱體縱向四壁上各由圍板與內壁構成一個隔離容腔5，構成各隔離容腔的三個立面圍板和底面圍板上有透孔6，用于流通熱量和排水。箱體底壁上間隔排列有樁4形成樁群，樁的高度一致，所有樁的上端形成擱魚面。

使用時，將冰或者冰袋等冷源放入隔離容腔內，釣得的魚放在隔離容腔外的箱體內，隨著隔離容腔內外的熱量交換，使放魚的空間內的溫度下降，使魚保鮮。而因冰融化產生的水和魚身流出的水積聚在柱間空間中，魚置身于冰、水之外，達到最佳保鮮狀態。

2、同上，隔離容腔中的圍板與箱壁之間以縱向滑槽結構連接，方便清洗和更換使用方式。
