本實用新型屬于養殖設備技術領域，尤其涉及一種多層網養雞舍。

背景技術：

隨著畜牧業現代化集約化的發展，養雞業日益成為我國農村養殖業的主導行業。過去大都是以散養為主，近年來開始為籠養所取代。目前養雞場大多數采用平養和層養方式。平養式養雞籠結構簡單，就放在地面的一層，裝雞量少，空間利用率低。而現有技術中的層養式養雞籠又通常等隔分割的封閉式養雞籠，活動空間狹小，空氣流通不暢，雞的肉質和抗病能力弱；且處理空間狹小，給免疫、清潔等工作帶來了不便，增加了養殖難度。

技術實現要素：

本實用新型要解決的技術問題是針對上述現有技術的不足，提供一種多層網養雞舍，解決現有技術中養殖空間利用率低、養殖空間狹小的問題，達到增大養殖空間、提高空間利用率和便于清潔、免疫的效果。

為解決上述技術問題，本實用新型所采取的技術方案是：

一種多層網養雞舍，包括：

支架，包含多層容納部；

圍設于支架外部四周的第一矩形網片；

設置在各層容納部底部的第二矩形網片；和

設置在支架底部的清潔裝置。

優選地，支架包括支撐立柱和支撐底板；支撐底板為柵欄式結構，與支撐立柱垂直焊接；第一矩形網片設置在支撐立柱上；第二矩形網片設置在支撐底板上，且每層容納部對應一層支撐底板。

優選地，第一矩形網片的高度小于相鄰兩層兩支撐底板之間的距離。

優選地，支架前端、每層支撐底板處設有弧形食槽架，食槽架上設有弧形食槽。

優選地，支架一側、每層支撐底板處各設有一飲水管。

優選地，清潔裝置包括一減速電機、四個轉角輪、兩個清潔板和一牽引繩；

轉角輪對稱固定于雞舍內四角；

轉角輪頂部與減速電機頂部平齊；減速電機與牽引繩連接；牽引繩繞過轉角輪與清潔板連接。

優選地，清潔板包括梯形鋼板和牽引架；牽引架包括牽引架本體和固定鋼板；牽引架本體和固定鋼板垂直連接，梯形鋼板與固定鋼板連接，對稱分布于牽引架本體兩側。

優選地，梯形鋼板底部向前彎曲與地面貼合，底部邊緣為細密齒狀結構。

優選地，固定鋼板兩側邊緣設有矩形擋板；矩形擋板與固定鋼板垂直。

采用上述技術方案所產生的有益是：

本實用新型通過半封閉式網片結構取代現有技術中等隔分割的封閉式雞籠結構，增大了雞的養殖空間，有利于空氣流通和飼養過程中的免疫和清潔等工作，且可提高肉質；同時，采用齒狀自動清潔板，可有效提高雞糞清理效果和效率，改善雞舍的衛生環境，明顯降低雞的發病率和養殖戶的勞動強度。

附圖說明

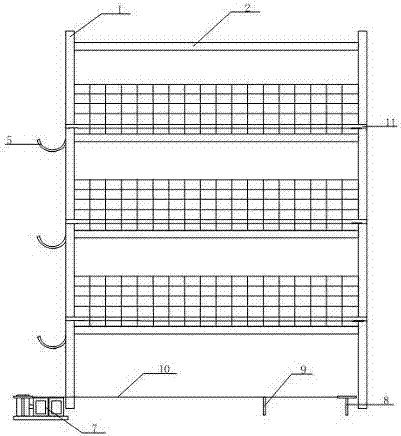

圖1是本實用新型所述雞舍結構正視圖；

圖2是本實用新型所述雞舍側視圖；

圖3是圖1俯視圖；

圖4是本實用新型所述支架結構示意圖；

圖5是本實用新型所述食槽架結構示意圖；

圖6是本實用新型所述清潔裝置結構示意圖；

圖7 是本實用新型所述清潔板結構示意圖。

圖中：1、支撐立柱；2、支撐底板；3、第一矩形網片；4、第二矩形網片；5、食槽架；6、食槽；7、減速電機；8、轉角輪；9、清潔板；10、牽引繩；11、飲水管；12、梯形鋼板；13、牽引架；14、固定鋼板；15、矩形擋板；16、高強螺栓。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明，但本實用新型的保護范圍不局限于以下所述。

一種多層網養雞舍，請參見圖1、圖2和圖3，包括：支架，包含多層容納部；圍設于支架外部四周的第一矩形網片3；設置在各層容納部底部的第二矩形網片4；和設置在支架底部的清潔裝置。

現有技術采用等隔分割的封閉式養雞籠，雞的活動空間狹小，通過半封閉式網片結構，增大了雞的養殖空間，有利于空氣流通和飼養過程中的免疫和清潔等工作，且可提高肉質；同時，采用齒狀自動清潔板，可有效提高雞糞清理效果和效率，改善雞舍的衛生環境，明顯降低雞的發病率和養殖戶的勞動強度。

具體地，請參見圖4，支架包括支撐立柱1和支撐底板2；支撐底板2為柵欄式結構，與支撐立柱1垂直焊接；第一矩形網片3設置在支撐立柱1上；第二矩形網片4設置在支撐底板2上，且每層容納部對應一層支撐底板2。可選地，支撐底板2由圓柱銷焊接而成。

支撐立柱1之間架設支撐底板2，可有效增強雞舍的穩定性和承重性能，增加養殖數量；同時，由于支撐底板2由圓柱銷焊接而成，且其上設有第二矩形網片4，可明顯增強雞舍的舒適度，減少養殖過程中對雞的傷害，同時有利于糞便掉落至雞舍底部。

具體地，請參見圖1和圖2，第一矩形網片3的高度小于相鄰兩層兩支撐底板2之間的距離。每層第一矩形網片3在安裝工程中，頂端與支撐底板2之間留有一定空間，養殖人員可通過該空間對雞進行免疫，以及雞舍的清潔消毒工作。

現有等隔分割的雞籠通常為封閉式結構，空間狹小，在對雞進行免疫時，操作困難，若將雞籠割斷，又會留下鋒利的金屬刃，容易劃傷養殖人員，感染疾病。本實用新型由于第一矩形網片3高度小于相鄰兩個撐底板2之間的距離使得第一矩形網片3頂部與支撐底板2之間留有一定空間，既有利于對雞進行免疫操作，又可促進空氣流通和通風，降低養殖過程中雞的發病率；同時，養殖人員可通過該空間對雞舍進行深度清潔和消毒，改善雞舍的衛生條件。

具體地，請參加圖1、圖2和圖5，支架前端、每層支撐底板2處設有弧形食槽架5，食槽架5上設有弧形食槽6。支架一側、每層支撐底板2處各設有一飲水管11。使用過程中，可將食槽6卡于食槽架5上。

上述食槽6和飲水管11均設于第一矩形網片3外側，可有效避免雞活動時對食物的污染和浪費，利于節省成本。同時，由于食槽6和飲水管11設于第一矩形網片3的外側而非內側，也可在一定程度上增大雞的活動空間。而且，由于食槽架5和食槽6為獨立結構，有利于及時更換損壞的食槽，操作簡單方便。

具體地，請參見圖6，清潔裝置包括一減速電機7、四個轉角輪8、兩個清潔板9和一牽引繩10。轉角輪對稱固定于雞舍內四角。轉角輪8頂部與減速電機7頂部平齊。減速電機7與牽引繩10連接。牽引繩10繞過轉角輪8與清潔板9連接。

清潔裝置采用一拖二式工作方式，同時帶動兩個清潔板9進行雞糞清理工作，可明顯提高工作效率，減少運行成本。

具體地，請參見圖7，清潔板9包括梯形鋼板12和牽引架。牽引架包括牽引架本體13和固定鋼板14。牽引架本體13和固定鋼板14垂直連接。梯形鋼板12與固定鋼板14連接，對稱分布于牽引架本體13兩側。使用時，梯形鋼板12通過高強螺栓16對稱固定于固定鋼板14上。

牽引架本體13通過固定鋼板14與梯形鋼板12連接，可明顯增強梯形鋼板12的牢固性，防止梯形鋼板12在刮糞過程中的晃動；且可通過固定鋼板14將牽引力轉化為對梯形鋼板12的推動力，從而有利于克服刮糞過程中的摩擦阻力，增強清潔板9的清理性能，延長清潔板9的使用壽命。同時，由于梯形鋼板12和固定鋼板14采用高強螺栓16連接，便于拆卸，有利于后期對設備的檢修和維護。

具體地，請參見圖7，梯形鋼板12底部向前彎曲與地面貼合，底部邊緣為細密齒狀結構。

梯形鋼板12底部前端設置為向前彎曲的結構，可與地面緊密貼合，增強清潔板9的清理能力，改善清理效果；且可在一定程度上減小糞便對梯形鋼板12的垂直阻力，延長其使用壽命。同時，由于梯形鋼板12底部邊緣設置為細密齒狀結構，可有效防止糞便粘連，進一步增強清潔板9的刮除性能，提高清理性能和效率。

具體地，請參見圖7，固定鋼板12兩側邊緣設有矩形擋板15。矩形擋板15與固定鋼板14垂直。

在固定鋼板14兩側邊緣設置矩形擋板15，在刮糞過程中，可有效防止糞便向兩側外溢，可有效避免反復操作，提高清理效率和清理效果。

使用過程：安裝架設好支撐立柱1和支撐底板2，將第二矩形網片4固定于支架頂部和支撐底板2上，將第一矩形網片3固定于支架四周，固定時第一矩形網片3頂部與支撐底板2之間留有一定空間，以促進空氣流動和通風；食槽6放置在支架前端食槽架5上，由于食槽6和食槽架5為獨立結構，有利于及時更換損壞的食槽，操作簡單方便；飲水管11固定于支架兩側，且食槽6和飲水管11均設于第一矩形網片3外側，既可避免食物的污染和浪費，又可節省和擴大雞的活動空間，改善肉質。

養殖過程中，可通過第一矩形網片3與支撐底板2之間的空間抓取雞進行免疫，也可通過該空間，將高壓水槍或消毒器具探入雞舍內部進行深度清潔和消毒，從而有效改善雞舍的衛生環境，降低雞的發病率；在清理雞糞時，啟動減速電機，減速電機7通過牽引繩10帶動清潔板9往復運動，進行刮糞操作；刮糞時，梯形鋼板12底部向前彎曲與地面緊密貼合，可有效增強清潔板9的清理能力；同時，梯形鋼板12底部邊緣的細密齒狀結構可有效防止糞便粘連，進一步增強清潔板9的刮除性能，提高對糞便的清理性能和清理效率。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
