本實用新型涉及植物栽培領域，更具體地說，它涉及一種結構穩定的樹木培養器。

背景技術：

在園藝植物栽培領域，在對樹木進行栽培時，移栽過程容易死，所以在栽種時就放在培養器中養殖，在移栽時只需要移動培養器就可以，現有技術中的培養器通常為加侖盆，但是由于樹木體積比較大并且比較高，容易使得培養器不夠穩定，需要對培養器進行固定才能保證培養器的穩定。

例如公開號為CN203387976U的中國專利公開的一種容器苗栽植裝置，其技術要點是：一種容器苗栽植裝置，包括種植土層、無紡布層、碎石墊層和阻根板，所述阻根板圍設形成一筒體結構，由所述筒體結構的下端面往上依次鋪設有所述碎石墊層、無紡布層和種植土層。

上述方案中解決了樹木移栽過程中容易死亡的問題，但是由于容器不夠穩定，在培養樹木時容易導致結構不穩定的問題。

因此需要提出一種新的方案來解決這個問題。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種結構穩定的樹木培養基，通過在培養器本體上設置固定結構，使得在栽培樹木的時候能夠更穩定，防止培養器發生傾斜。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種結構穩定的樹木培養器，包括培養器本體，所述培養器本體包括第一本體層與第二本體層，所述第一本體層與第二本體層之間留有間隙，所述第二本體層表面縱向開設有至少四個滑槽，所述間隙內滑動設置有固定機構，所述固定機構伸出滑槽并進行固定，所述固定機構與培養器本體之間設置有用于控制固定機構滑動或鎖止的第一鎖止組件。

通過采用上述技術方案，培養器本體包括第一本體層和第二本體層，第一本體層和第二本體層之間留有間隙，在第二本體層的表面形象開設有至少四個滑槽，并且四個滑槽均勻分布，在間隙內滑動設置有固定結構，固定結構的一部分伸出滑槽實現對培養器本體的固定，并且固定機構可以在間隙內實現上下滑動，在培養器本體和固定結構之間還設置有用于控制固定機構滑動或者鎖止的第一鎖止組件，這樣通過調節固定機構使得固定機構的一部分伸出滑槽，通過第一鎖止組件將固定結構進行固定，實現對培養器本體的固定，增加了培養器本體的穩定性，這樣在培養高度比較大的樹木時能夠使得培養本體結構更穩定。

本實用新型進一步設置為：所述固定機構包括滑動設置在間隙中的滑環，所述滑環上轉動設置有與滑槽個數相同的支桿，所述支桿伸出滑槽并與培養器本體呈夾角設置，所述支桿與第二本體層之間設置有用于控制支桿轉動角度的第二鎖止組件。

通過采用上述技術方案，固定機構包括滑環，滑環滑動設置在間隙中并能夠沿間隙實現上下移動，在滑環上轉動設置有支桿，支桿的個數與滑槽個數相同，當支桿繞滑環轉動時可以伸出滑槽并與培養器本體呈一定的夾角，在支桿和第二本體層之間設置有用于控制支桿轉動角度的第二鎖止組件，當支桿轉動到特定的角度時，通過第二鎖止組件實現支桿的固定。

本實用新型進一步設置為：所述第二鎖止組件包括開設于支桿頂端的第一鎖孔，所述第一鎖孔內滑動設置有兩鎖桿，兩所述鎖桿之間連接有復位彈簧，所述第二本體層滑槽內壁上開設有若干可供鎖桿伸入的第二鎖孔，所述鎖桿上還設置有與鎖桿垂直的控制桿，所述支桿上開設有供控制桿伸出的控制槽。

通過采用上述技術方案，第二鎖止組件包括開設在支桿頂端的第一鎖孔，在第一鎖孔內滑動設置有兩鎖桿，兩鎖桿之間連接有復位彈簧，復位彈簧可以使兩鎖桿伸出第一鎖孔兩端，在兩鎖桿上還設置有和鎖桿垂直的控制桿，在支桿上開設有控制槽，控制桿伸出控制槽并能夠在控制槽內實現滑動，在第二本體層上的滑槽內壁上開設有和鎖桿相對應的第二鎖孔，通過控制桿控制兩鎖桿縮進第一鎖孔后，將支桿調整到合適的角度，松開控制桿，在復位彈簧的復位作用下將兩鎖桿推出第一鎖孔并伸進第二鎖孔實現固定。

本實用新型進一步設置為：所述第一鎖止組件包括開設于第二本體層上并位于相鄰兩滑槽之間的鎖槽，所述鎖槽內滑動設置有鎖銷，所述鎖銷垂直于第二本體層設置。

通過采用上述技術方案，第一鎖止組件包括開設在第二本體層表面的鎖槽，鎖槽貫通間隙設置并且在鎖槽內滑動設置有鎖銷，鎖銷垂直于第二本體層設置并且可以伸進間隙，當將滑環調整到合適的高度時，將鎖銷伸進間隙限制滑環的上移，可以對滑環起到限位的作用。

本實用新型進一步設置為：所述第一鎖止組件設置有三組并且在縱向上均等分布。

通過采用上述技術方案，第一鎖止組件設置有三組并且在縱向上均等分布，這樣可以將滑環調整到三個高度水平上進行固定，可以形成三個不同程度的固定效果。

本實用新型進一步設置為：所述第二鎖孔設置于與鎖槽同一高度的位置并且繞支桿的旋轉中心呈弧形分布。

通過采用上述技術方案，第二鎖孔設置在和鎖槽相同高度的位置上，當滑環移動到其中一個滑槽的高度時，相應的第一鎖止組件也會位于同一高度上，并且在調節支桿轉動角度的時候鎖桿以及第一鎖孔均會繞支桿的轉動中心轉動，因此將第二鎖孔設置在繞支桿轉動中心并呈弧形分布，在支桿轉動時可以實現不同角度的固定。

本實用新型進一步設置為：所述支桿下表面由內向外呈向下傾斜設置。

通過采用上述技術方案，當支桿向外轉動時，支桿整體呈傾斜設置，支桿的下表面與周圍地面相抵觸，將支桿下表面設置成由內向外向下傾斜的，可以使支桿支撐更穩固，提高結構的穩定性。

本實用新型進一步設置為：所述第二本體層表面位于滑槽的一側轉動設置有鎖片，所述鎖片端部開設有卡口，所述滑槽的另一側與卡口相配合設置有卡塊，所述鎖片通過轉動使卡口卡住卡塊。

通過采用上述技術方案，在樹木還比較小時，培養器本體足夠保證穩定性，不需要固定機構進行固定，此時將固定機構收進滑槽內，為了防止固定機構轉出滑槽，在第二本體層表面位于滑槽的一側轉動設置有鎖片，在鎖片的端部開設有卡口，在滑槽的另一側設置有卡塊，當鎖片轉動時，可以將用卡口將卡塊卡住從而將滑槽進行擋住，防止固定機構自己伸出滑槽，影響正常的使用，在需要固定機構時，將鎖片打開即可，操作方便且實用性強。

綜上所述，本實用新型具有以下有益效果：

其一，通過設置固定機構，在栽培的樹木比較大時將培養器本體進行固定，使得培養器本體更穩定；

其二，通過設置不同高度的第二鎖止組件，可以將滑環固定到不同的高度上，從而達到不同程度的固定效果。

附圖說明

圖1為本實用新型的結構示意圖一；

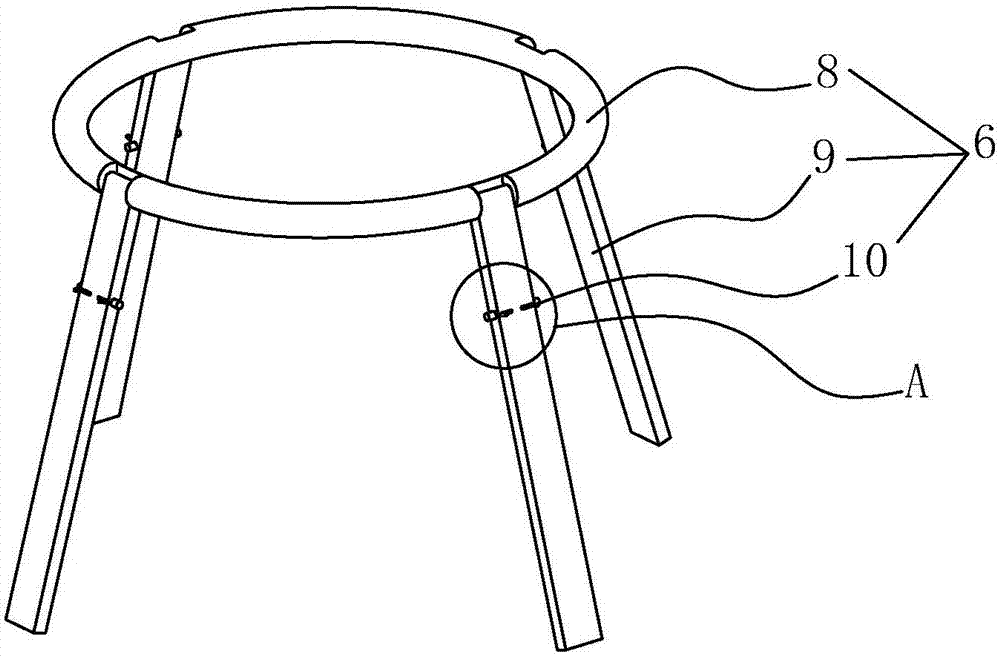

圖2為固定結構的結構示意圖；

圖3為圖2的A部放大示意圖；

圖4為本實用新型的結構示意圖二；

圖5為第二所示組件的結構示意圖。

圖中：1、培養器本體；2、第一本體層；3、第二本體層；4、間隙；5、滑槽；6、固定機構；7、第一鎖止組件；8、滑環；9、支桿；10、第二鎖止組件；11、第一鎖孔；12、鎖桿；13、復位彈簧；14、第二鎖孔；15、控制桿；16、控制槽；17、鎖槽；18、鎖銷；19、鎖片；20、卡口；21、卡塊。

具體實施方式

下面結合附圖和實施例，對本實用新型進行詳細描述。

一種結構穩定的樹木培養器，如圖1至圖5所示，包括培養器本體1，培養器本體1形狀即為市場上現有的加侖盆的形狀，并且培養器本體1包括第一本體層2和第二本體層3，第一本體層2和第二本體層3之間留有間隙4并且第二本體層3位于第一本體層2的外側，在第二本體層3表面縱向開設有至少四個滑槽5，滑槽5與間隙4貫通，在間隙4內還滑動設置有固定機構6，固定機構6用于對培養器本體1進行固定，固定機構6包括滑動設置在間隙4內的滑環8，滑環8可在間隙4內實現上下滑動，滑環8上還轉動連接有支桿9，支桿9的個數與滑槽5個數相匹配，支桿9繞滑環8轉動時可以伸出滑槽5并與周圍的地面相抵觸對培養器本體1進行固定，支桿9的下表面由內向外呈向下傾斜設置，當支桿9轉動時處于傾斜狀態，這樣就能使得支桿9底面和地面更好的貼合，在固定機構6和培養器本體1之間設置有用于控制固定機構6滑動或者鎖止的第一鎖止組件7，第一鎖止組件7包括開設在第二本體層3上的鎖槽17并且鎖槽17位于相鄰兩滑槽5之間，鎖槽17內滑動設置有與第二本體層3垂直設置并且可伸進間隙4的鎖銷18，將滑環8向下滑動后，通過將鎖銷18伸進間隙4內對滑環8實現限位，由于固定時滑環8承受的力是向上的，通過滑環8上方的鎖銷18限制滑環8的上移，從而實現對滑環8高度的固定，第一鎖止組件7可以設置有多組，并且分布在第二本體層3表面不同的高度上，此處最佳設置為三組。

固定機構6中支桿9可以繞滑環8轉動，在支桿9和第二本體層3之間設置有用于控制支桿9轉動角度的第二鎖止組件10，第二鎖止組件10包括開設在支桿9上端的第一鎖孔11，第一鎖孔11內滑動設置有兩個鎖桿12，兩鎖桿12之間連接有復位彈簧13并且復位彈簧13位于第一鎖孔11內使得兩滑桿時刻處于伸出第一鎖孔11的狀態，在兩鎖桿12上還設置有與鎖桿12垂直的控制桿15，在支桿9上開設有控制槽16，支桿9伸出控制槽16并能沿控制槽16實現移動，從而帶動兩鎖桿12縮回第一鎖孔11或伸出第一鎖孔11，在第二本體層3上的滑槽5內壁上開設有與鎖桿12相配合的第二鎖孔14，第二鎖孔14的高度與滑槽5高度一致并且繞支桿9的轉動中心呈弧形分布在滑槽5內壁上，通過控制桿15帶動兩鎖桿12縮回第一鎖孔11內，調整好角度后在復位彈簧13的復位作用下使得兩鎖桿12伸出第一鎖孔11并伸進第二鎖孔14進行鎖止，使支桿9相對于培養器本體1形成一定的角度來保證培養器本體1的穩定性，在第二本體層3表面位于滑槽5的一側位置通過轉軸轉動設置有鎖片19，所難上開設有卡口20，在滑槽5的另一側設置有和卡口20相對應的卡塊21，鎖片19繞轉軸轉動，可以使得卡口20卡住鎖塊，對位于滑槽5內的支桿9起到限位作用，在不需要固定機構6進行固定時可以防止支桿9伸出滑槽5。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
