本實用新型涉及漁具技術領域，特別是一種多功能釣箱。

背景技術：

近年來隨著釣魚這項休閑運動的興起，人們對漁具的需求也逐漸增大，之前功能簡單的漁具已經不能滿足釣魚愛好者的需求，真餌釣愛好者每次釣魚前都需要帶魚餌、魚護、魚竿和釣箱等漁具，東西多且雜亂，釣魚過程中又必須使用到魚餌、魚護、魚竿等漁具，往往是東西放得到處是，還雜亂無章，手忙腳亂之余也讓釣魚的好心情受到影響。

技術實現要素：

為了解決上述釣魚過程中東西雜亂的問題，本實用新型提供了多功能釣箱。

本實用新型的技術方案如下：

多功能釣箱，包括箱體，所述箱體上部有箱蓋，所述箱蓋與箱體鉸接，所述箱體側面安裝有炮臺支架、魚護支架和魚餌盤支架。

所述炮臺支架包括固定板A、套管A，所述固定板A中部水平設有滑槽，滑槽內設有滑塊A，所述套管A中部上方設有連接環A，螺栓A穿過連接環A將套管A可拆卸的固定在滑塊A上，套管A左端向上凸起，凸起與連接環A之間形成圓弧，圓弧上方穿透滑塊A設有螺栓B，套管A右端垂直于套管A設有螺栓C。

所述魚護支架包括固定板B、套管B，所述固定板B中部水平設有滑槽，滑槽內設有滑塊B，所述套管B中部上方設有連接環B，螺栓D穿過連接環B將套管B可拆卸的固定在滑塊B上，套管B左端向上凸起，凸起與連接環B之間形成圓弧，圓弧上方穿透滑塊B設有螺栓E，套管B右端垂直于套管B設有螺栓F。

所述魚餌盤支架包括固定板C、套管C，所述固定板C中部豎直設有滑槽，滑槽內設有滑塊C，滑塊C與套管C之間設有螺栓G，滑塊C外側豎直中空形成圓環，圓環一側水平設置螺栓H，套管C插設在圓環內，套管C為上端開口的中空管體，套管C上端水平設有螺栓I。

所述箱體上還設有提手和出水口。

所述提手與箱體之間設有連接塊，連接塊表面設有環形凸起。

所述出水口上設有旋蓋，旋蓋尾部連接有延伸線，延伸線一端連接在旋蓋尾部，另一端呈T形，穿過出水口位于箱體內。

使用本實用新型的技術方案，可以將魚餌盤、魚護和魚竿集中在一處，避免了東西雜亂；魚餌盤支架可調節高度，可以調節到適合的高度；炮臺支架可調節角度和位置，可以將魚竿調節到適合的角度和位置；魚護支架可以調節角度和位置，可以將魚護調節到適合的角度和位置；出水口旋塞有防丟設置。

附圖說明

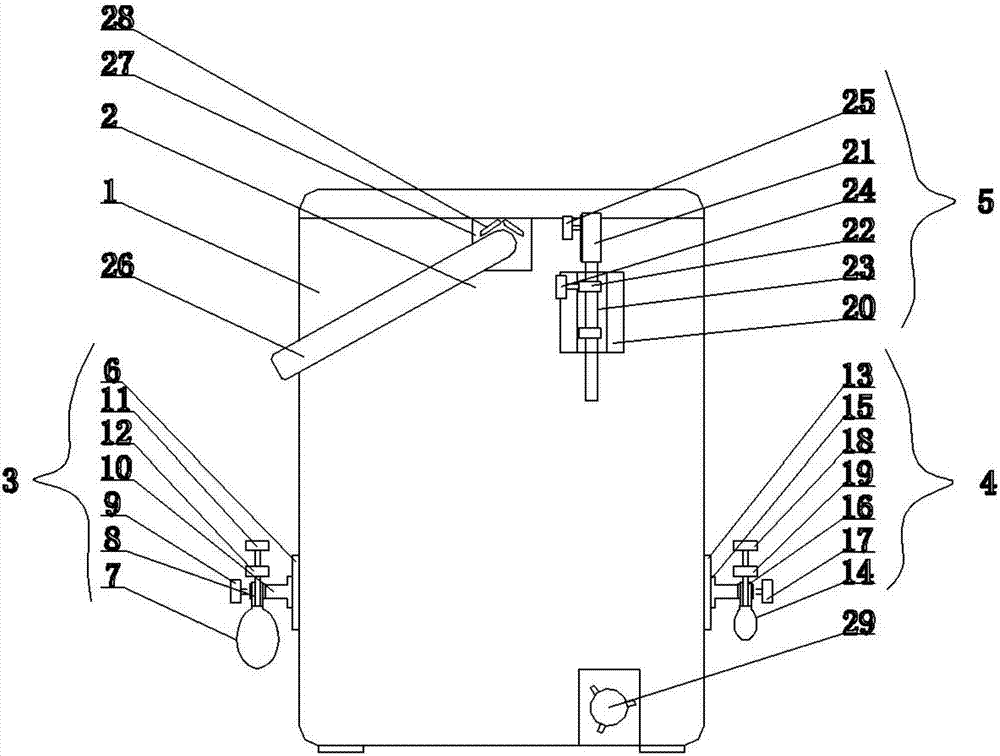

圖1、2是本實用新型的側視圖，

圖3是本實用新型的俯視圖。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明。

實施例

如圖1、2、3所示的多功能釣箱，包括箱體1，所述箱體1上部有箱蓋2，所述箱蓋2與箱體1鉸接，所述箱體1側面安裝有炮臺支架3、魚護支架4和魚餌盤支架5，所述炮臺支架1包括固定板A6、套管A7，固定板A6用于固定在箱體1側面，所述固定板A6中部水平設有滑槽，滑槽內設有滑塊A10，所述套管A7中部上方設有連接環A8，螺栓A9穿過連接環A8將套管A7可拆卸的固定在滑塊A10上，同時將滑塊A10固定在滑槽的所需位置上，套管A7左端向上凸起，凸起與連接環A8之間形成圓弧，圓弧上方穿透滑塊A10設有螺栓B11，螺栓B11的下端頂在圓弧上，用來調節套管A7的角度，套管A7右端垂直于套管A7設有螺栓C12，螺栓C12位于套管A7內的一端表面設有保護鐵片，用來夾持魚竿，以保證不同直徑的魚竿在套管A7內牢固連接，保護鐵片防止螺栓C12對魚竿表面產生不必要的損害，所述魚護支架4包括固定板B13、套管B14，所述固定板B13中部水平設有滑槽，滑槽內設有滑塊B15，所述套管B14中部上方設有連接環B16，螺栓D17穿過連接環B16將套管B14可拆卸的固定在滑塊B15上，同時將滑塊B15固定在滑槽的所需位置上，套管B14左端向上凸起，凸起與連接環B16之間形成圓弧，圓弧上方穿透滑塊B15設有螺栓E18，螺栓E18的下端頂在圓弧上，用來調節套管B14的角度，套管B14右端垂直于套管B14設有螺栓F19，螺栓F19位于套管B14內的一端表面設有保護鐵片，用來夾持魚護插桿，以保證不同直徑的魚護插桿在套管B14內牢固連接，保護鐵片防止螺栓F19對魚護插桿表面產生不必要的損害，所述魚餌盤支架5包括固定板C20、套管C21，所述固定板C20中部豎直設有滑槽，滑槽內設有滑塊C22，滑塊C22與套管C21之間設有螺栓G23，用于可拆卸的固定滑塊C22，滑塊C22外側豎直中空形成圓環，圓環一側水平設置螺栓H24，用于夾持套管C21，套管C21插設在圓環內，套管C21為上端開口的中空管體，套管C21上端水平設有螺栓I25，用于夾持魚餌盤插桿，所述箱體1上還設有提手26和出水口，所述提手26與箱體1之間設有連接塊27，連接塊27表面設有環形凸起28，能夠在提手26相對于箱體1轉動時提供一定的阻尼，將提手26固定在所需角度，避免了中途需要放下釣箱后提手掉落而必須彎腰拉提手的尷尬情景出現，所述出水口上設有旋蓋29，旋蓋29尾部連接有延伸線，延伸線一端連接在旋蓋29尾部，另一端呈T形，穿過出水口位于箱體1內，防止旋蓋29在放水過程中不慎丟失。

使用時，將魚餌盤插桿插入套管C21內，調節螺栓I25使得魚餌盤插桿與套管C21穩固連接，調節螺栓H24，使得套管C21與滑塊C22穩固連接，調節螺栓G23，固定滑塊C22的位置，將魚餌盤固定在所需的高度位置；將魚護插桿插入套管B14內，調節螺栓F19，使得魚護插桿與套管B14穩固連接，調節螺栓E18，將魚護調節到所需角度，調節螺栓D17，將魚護調節到所需位置，完成魚護的角度和位置調節；將魚竿插入套管A內，調節螺栓C12將魚竿與套管A穩固連接，調節螺栓B，將魚竿調節到所需角度，調節螺栓A，將魚竿調節到所需位置，完成魚竿的角度位置調節。
