本實用新型是一種林業節能育苗裝置，屬于林業育苗裝置領域。

背景技術：

幼苗培育是林業培育苗木的有效途徑。在溫室環境中，可以隨時調節光照、溫度、 濕度、二氧化碳濃度等環境因素，種子播種到培育成林是一個漫長的過程,這其中包含的環節眾多,土壤消毒、種子 催芽、育苗播種等等,這幾個環節看似簡單其實這需要科學和專業的技術指導規范,需要我 們加強每一個環節的技術指導。

現有技術公開了申請?zhí)枮椋?01520852442.9的一種林業育苗裝置，包括底座、水箱和支撐側板，所述底座內側設有蓄電池，底座兩側設有滾輪，底座上端兩側設有支撐側板，兩支撐側板之間設有放置板,放置板上端設有若干個育苗桶，放置板上方設有澆灌水管，所述支撐側板上端設有上封板，上封板上端設有水箱，水箱左下端設有出水管，出水管上設有電磁閥，出水管下端連接飲水管，引水管連接各層放置板上方的澆灌水管，所述支撐側板正面和背面的底座表面設有滑動槽,滑動槽中設有太陽能遮風保溫板，所述水箱兩側設有支撐柱，支撐柱上端設有發電裝置，發電裝置扇葉外側設有聚風罩，本實用新型結構簡單、合理、容納量大、節能節電、便于搬運。但是該實用采用電能的來保持育苗的光照溫度，無法達到節省能源的目的，節能效果不明顯。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種林業節能育苗裝置，以解決該實用采用電能的來保持育苗的光照溫度，無法達到節省能源的目的，節能效果不明顯。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種林業節能育苗裝置，其結構包括太陽能集成光板、連接桿、下?lián)醢濉⑸蠐醢濉⑷展鉄簟姙⒐堋醢濉⑤S承、管卡子、電線護板、燈架、銷軸、支撐柱、苗盤、育苗缽、出水口、電機，所述太陽能集成光板通過連接桿固定在下?lián)醢迳希鱿聯醢逶O(shè)在上擋板右側下方，所述噴灑管通過管卡子固定在上擋板上，所述軸承的左右兩側固定有電線護板，所述電線護板的左側固定有擋板，所述電線護板的外側中部設有銷軸，所述銷軸通過燈架與日光燈活動連接，所述電線護板外側的右部設有電機，所述電線護板下方固定有支撐柱，所述支撐柱中部設有苗盤，所述苗盤上設有育苗缽，所述苗盤的下方與出水口活動連接。

進一步地，所述噴灑管包括管道、擋水頭支桿、擋水頭、噴咀、閥門、噴淋口、通孔。

進一步地，所述管道內部設有擋水頭支桿與擋水頭，所述擋水頭與噴咀活動連接。

進一步地，所述噴咀內設有閥門，所述閥門下方與噴淋口相連接，所述噴淋口內設有兩個以上的通孔。

進一步地，所述育苗缽包括缽頭、氣孔、缽身、培養基質、突起包。

進一步地，所述缽頭上設有氣孔，所述缽頭下部與缽身固定連接。

進一步地，所述缽身下方設有培養基質，所述突起包設于培養基質的下方。

進一步地，所述噴灑管設有四根較佳，使噴灑過程中均勻分布。

進一步地，所述日光燈的燈芯為L(zhǎng)ED燈芯，實現節能環保的功能。

進一步地，所述支撐柱為不銹鋼材質所制，可以有效的防止被腐蝕。

本實用新型的有益效果：太陽能集成光板通過收集太陽能的形式，將日光燈的太陽能轉換為電能，實現一個能量的轉換與傳導，來保持育苗萌發的最佳溫度，大大實現了節能的優點。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種林業節能育苗裝置的結構示意圖。

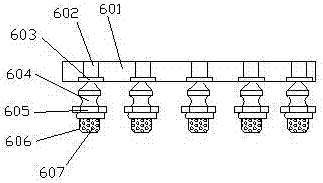

圖2為本實用新型一種林業節能育苗裝置的噴灑管結構示意圖。

圖3為本實用新型一種林業節能育苗裝置的育苗缽結構示意圖。

圖中：太陽能集成光板-1、連接桿-2、下?lián)醢?3、上擋板-4、日光燈-5、噴灑管-6、擋板-7、軸承-8、管卡子-9、電線護板-10、燈架-11、銷軸-12、支撐柱-13、苗盤-14、育苗缽-15、出水口-16、電機-17、管道-601、擋水頭支桿-602、擋水頭-603、噴咀-604、閥門-605、噴淋口-606、通孔-607、缽頭-1501、氣孔-1502、缽身-1503、培養基質-1504、突起包-1505。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2與圖3，本實用新型提供一種林業節能育苗裝置：其結構包括太陽能集成光板1、連接桿2、下?lián)醢?、上擋板4、日光燈5、噴灑管6、擋板7、軸承8、管卡子9、電線護板10、燈架11、銷軸12、支撐柱13、苗盤14、育苗缽15、出水口16、電機17，所述太陽能集成光板1通過連接桿2固定在下?lián)醢?上，所述下?lián)醢?設在上擋板4右側下方，所述噴灑管6通過管卡子9固定在上擋板4上，所述軸承8的左右兩側固定有電線護板10，所述電線護板10的左側固定有擋板7，所述電線護板10的外側中部設有銷軸12，所述銷軸12通過燈架11與日光燈5活動連接，所述電線護板10外側的右部設有電機17，所述電線護板10下方固定有支撐柱13，所述支撐柱13中部設有苗盤14，所述苗盤14上設有育苗缽15，所述苗盤14的下方與出水口16活動連接，所述噴灑管6包括管道601、擋水頭支桿602、擋水頭603、噴咀604、閥門605、噴淋口606、通孔607，所述管道601內部設有擋水頭支桿602與擋水頭603，所述擋水頭603與噴咀604活動連接，所述噴咀604內設有閥門605，所述閥門605下方與噴淋口606相連接，所述噴淋口606內設有兩個以上的通孔607，所述育苗缽15包括缽頭1501、氣孔1502、缽身1503、培養基質1504、突起包1505，所述缽頭1501上設有氣孔1502，所述缽頭1501下部與缽身1503固定連接，所述缽身1503下方設有培養基質1504，所述突起包1505設于培養基質1504的下方，所述噴灑管6設有四根較佳，使噴灑過程中均勻分布，所述日光燈5的燈芯為L(zhǎng)ED燈芯，實現節能環保的功能，所述支撐柱13為不銹鋼材質所制，可以有效的防止被腐蝕。

在進行使用時，通過日光燈5全天24小時不間斷的來進行有效的光照促進種子萌發后的光合作用，苗盤14上的育苗缽15通過噴灑管6來進行噴灑肥料與養料。

例如：林業工人在進行育苗培育的時候，將種子防止在育苗缽15內的培養基質1504進行培養，在噴灑管6的作用下進行種子培育過程中的水分養料均勻噴灑，太陽能集成光板1通過將太陽能轉換為電能實現日光燈5的照射作用，來進行種子的光合作用。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
