本實用新型是一種無噪音多功能捕蚊燈，屬于捕蚊燈領域。

背景技術：

捕蚊燈與電蚊拍原理類似，捕蚊燈是利用蚊蟲的夜行性、趨光性及對二氧化碳趨附性，通過燈管引誘蚊蟲，多數以外圍的高壓電擊網將接觸的蚊子瞬間燒焦。近年來發展的產品通過風扇產生強力氣旋將蚊蟲吸入底部集蟲網，并使之困在其中直到風干，以達到殺蚊效果。捕蚊燈散發著藍光捕蚊燈采用藍紫色燈管，燈管所散發的光屬于紫外線中的UVA，以光線波長為關鍵，波長在355-370納米。建議選擇光度較強，如8瓦以上的捕蚊燈，單管或雙管皆可。由于人眼長期曝露于紫外光下時會增加眼球發生病變的概率，所以使用者應避免長時間直視。不要長期置放于同一個地方，擺放時捕蚊燈高度最好超過膝蓋，通常墊一個小板凳即可，但也不要超過180厘米，因為這是蚊子經常飛行的范圍，隱僻的地方是最好的選擇。最好常常改變放置地點，隱閉的角落、桌下是最好的地方。由于蚊蟲喜歡酸性物質，所以可以在捕蚊燈的托盤加一點水和醋，來增加捕蚊燈的效果。使用綿羊油、雪芙蘭等護膚品，亦可增加誘蚊效果。

現有技術公開申請號為CN201620123049.0的一種捕蚊燈，其內部構件包括有一上部開口區、一供電裝置、一控制電路、一個以上的照明單元、一二氧化鈦件、一風扇、一容置槽以及一排水道；構件的連接方式是于該上部開口區中設有二氧化鈦件，并于該二氧化鈦件周圍設有一個以上照明單元與排水道，該風扇下方連接容置槽，該捕蚊燈為利用光觸媒反應產生將二氧化鈦轉化為二氧化碳，誘使蚊蟲靠近捕蚊燈，并由風扇將蚊蟲吸入該容置槽使其完成捕蚊的功用，但是，上述設備工作時噪音大，功能單一。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種無噪音多功能捕蚊燈，以解決上述設備工作時噪音大，功能單一的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種無噪音多功能捕蚊燈，其結構包括電源插頭、電源連接線、多孔吸聲板、支架、橡膠墊、排氣網、捕蚊倉、低噪音風扇、隔音板、固定架、誘蚊燈、蓋子、金屬提手、進蚊口、溫度檢測器，所述電源插頭和電源連接線連接，所述金屬提手和蓋子固定連接，所述蓋子的下方設有誘蚊燈，所述誘蚊燈的左邊設有溫度檢測器，所述溫度檢測器的下方設有進蚊口，所述蓋子和固定架連接，所述固定架的下方設有低噪音風扇，所述低噪音風扇的右邊設有隔音板，所述低噪音風扇的左邊設有多孔吸聲板，所述低噪音風扇的下方設有捕蚊倉，所述捕蚊倉的下部設有排氣網，所述捕蚊倉和支架固定連接，所述支架和橡膠墊固定連接，所述低噪音風扇包括進風口、外部固定架、加厚外殼、扇葉、電動機，所述外部固定架的上部設有進風口，所述外部固定架和加厚外殼固定連接，所述加厚外殼的內部設有電動機，所述電動機和扇葉固定連接。

進一步的，所述進風口的直徑為10cm。

進一步的，所述電源連接線和低噪音風扇連接。

進一步的，所述電源連接線和誘蚊燈連接。

進一步的，所述扇葉一共有5片。

進一步的，所述扇葉為PC材質。

進一步的，所述誘蚊燈功率為5W。

本實用新型的有益效果：設有低噪音風扇、多孔吸聲板和隔音板，可以有效的較低工作時產生的噪音，提高了工作的寧靜程度，同時提高了工作效率，設有溫度檢測器，可以檢測當前環境溫度，功能多樣。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

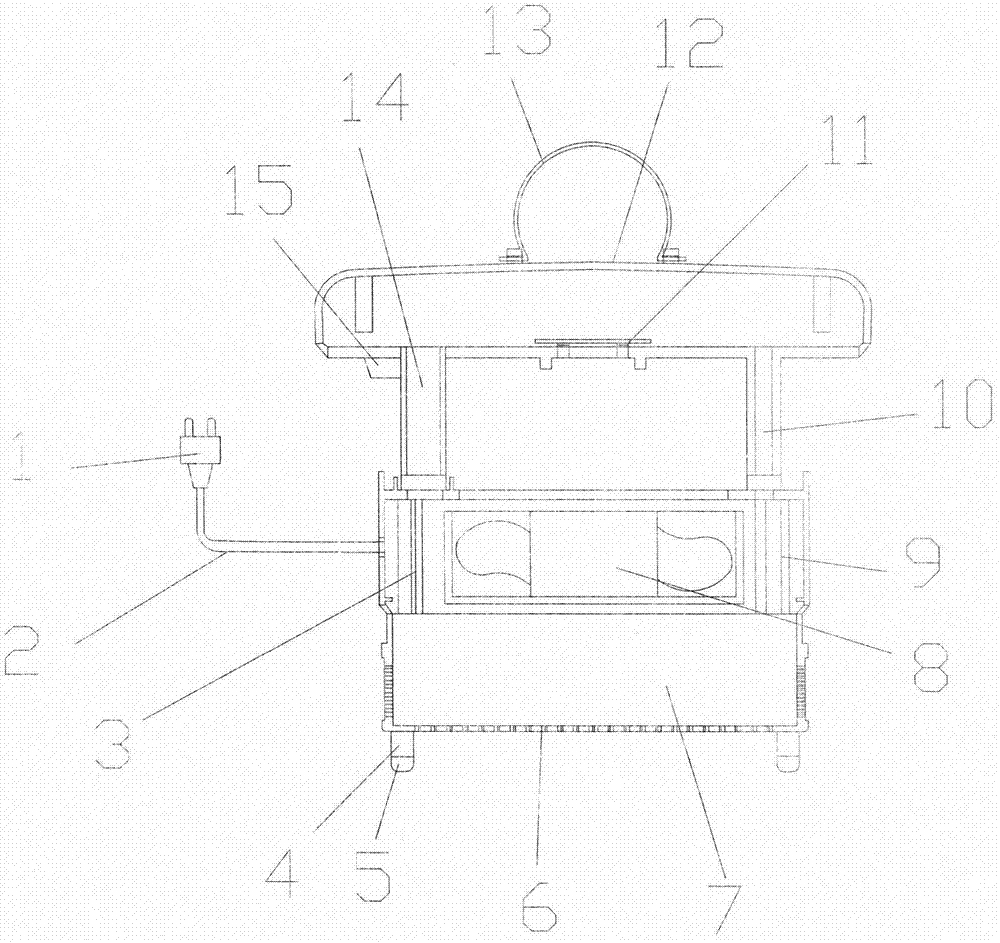

圖1為本實用新型一種無噪音多功能捕蚊燈的結構示意圖。

圖2為本實用新型的低噪音風扇的結構示意圖。

圖中：電源插頭-1、電源連接線-2、多孔吸聲板-3、支架-4、橡膠墊-5、排氣網-6、捕蚊倉-7、低噪音風扇-8、隔音板-9、固定架-10、誘蚊燈-11、蓋子-12、金屬提手-13、進蚊口-14、溫度檢測器-15、進風口-801、外部固定架-802、加厚外殼-803、扇葉-804、電動機-805。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種無噪音多功能捕蚊燈，其結構包括電源插頭1、電源連接線2、多孔吸聲板3、支架4、橡膠墊5、排氣網6、捕蚊倉7、低噪音風扇8、隔音板9、固定架10、誘蚊燈11、蓋子12、金屬提手13、進蚊口14、溫度檢測器15，所述電源插頭1和電源連接線2連接，所述金屬提手13和蓋子12固定連接，所述蓋子12的下方設有誘蚊燈11，所述誘蚊燈11的左邊設有溫度檢測器15，所述溫度檢測器15的下方設有進蚊口14，所述蓋子12和固定架10連接，所述固定架10的下方設有低噪音風扇8，所述低噪音風扇8的右邊設有隔音板9，所述低噪音風扇8的左邊設有多孔吸聲板3，所述低噪音風扇8的下方設有捕蚊倉7，所述捕蚊倉7的下部設有排氣網6，所述捕蚊倉7和支架4固定連接，所述支架4和橡膠墊5固定連接，所述低噪音風扇8包括進風口801、外部固定架802、加厚外殼803、扇葉804、電動機805，所述外部固定架802的上部設有進風口801，所述外部固定架802和加厚外殼803固定連接，所述加厚外殼803的內部設有電動機805，所述電動機805和扇葉804固定連接，所述進風口801的直徑為10cm，所述電源連接線2和低噪音風扇8連接，所述電源連接線2和誘蚊燈11連接，所述扇葉804一共有5片，所述扇葉為PC材質，所述誘蚊燈功率為5W。

在進行使用時，首先檢查各部分是否穩固連接，確認設備完好之后，將設備放置在離地面50cm高的位置，連接電源，按下電源開關，之后即可開始正常工作。

例如，工作時，空氣和蚊子從進蚊口14進入，然后被低噪音風扇8產生的吸力吸入捕蚊倉7，多余的空氣從排氣網6排出，多孔吸聲板3、隔音板9可以有效的降低外部聽到的噪音，溫度檢測器15可以檢測當前環境溫度.

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點，對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
