本實用新型屬于養殖裝置技術領域，特別涉及一種飼料喂養裝置。

背景技術：

現在很多的豬類養殖場大都采用養殖舍集中養殖，采用養殖舍便于集中管理和喂食，對于小豬的喂水和喂食的方式常采用槽類或者盆類直接喂養，小豬在進食過程中，容易發生爭搶，從而個別豬會喂養不到。

技術實現要素：

本實用新型的目的在于提供一種飼料喂養裝置，旨在解決目前采用槽類或者盆類進行小豬喂養時易發生爭搶從而導致個別豬會喂養不到的問題。

為實現上述目的，本實用新型采用的技術方案是：

一種飼料喂養裝置，包括料槽主體和位于料槽主體下方的底柱，料槽主體以支撐的方式安裝于多個底柱上，料槽主體由多個進料槽從左至右依次連接而成，每個進料槽中安裝有一個喂食斗，喂食斗的左右兩側連接有轉軸，喂食斗通過轉軸以可轉動的方式設置在進料槽中，喂食斗于底部的前部設置有兩個左右對稱布置的彈簧，喂食斗于底部的后部連接有一個連接板，彈簧的一端安裝于進料槽的槽底上側，彈簧的另一端與喂食斗的底部相連接，連接板為“L”形板體，連接板包括長板和短板，短板的一端與喂食斗的底部相固連在一起，短板的另一端延伸出至進料槽的底部外側，短板與進料槽的底部交匯處安裝有鉸接軸，短板通過鉸接軸與進料槽相鉸接，長板的前側連接有踏板，踏板、長板均與地面保持懸空，踏板的前方獨立放置有底板。

進一步優選的，踏板為表面呈波浪狀的方形板體。

進一步優選的，每個進料槽的底部左右兩側分別安裝有兩個底柱。

進一步優選的，踏板以向前側上方傾斜的方式與長板連接，踏板與長板之間的夾角為150°-175°。

本實用新型和現有技術相比，其優點在于：

本實用新型提供了一種飼料喂養裝置，能夠解決目前采用槽類或者盆類進行小豬喂養時易發生爭搶從而導致個別豬會喂養不到的問題，該飼料喂養裝置結構簡單，設計新穎，能夠給小豬進食的行為養成良好的習慣，保證每個豬都能夠順利的進食，且節省喂養的材料。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

圖1為本實用新型實施例提供的一種飼料喂養裝置結構示意圖；

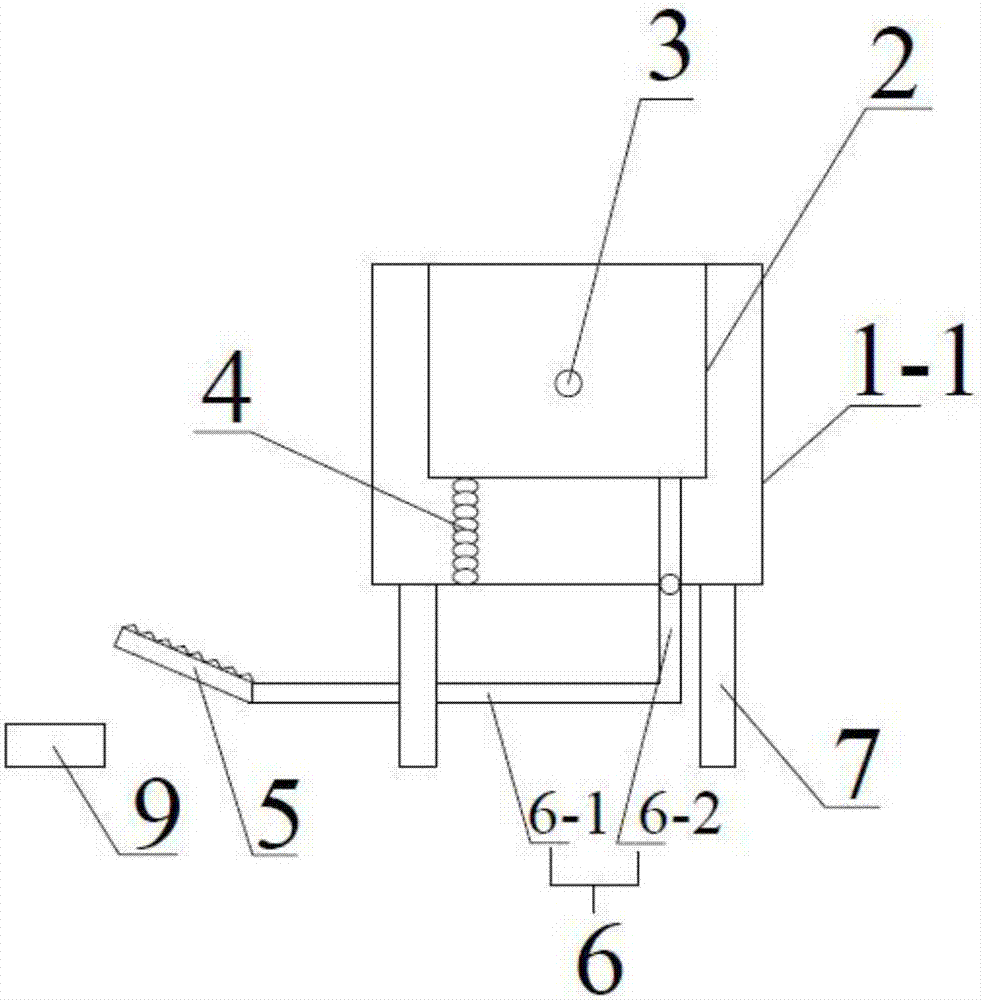

圖2為圖1的側視圖。

附圖標記說明：

1、料槽主體；1-1、進料槽；2、喂食斗；3、轉軸；4、彈簧；5、踏板；6、連接板；6-1、長板；6-2、短板；7、底柱；8、鉸接軸；9、底板。

具體實施方式

下面將參照附圖更詳細地描述本公開的示例性實施例。雖然附圖中顯示了本公開的示例性實施例，然而應當理解，可以以各種形式實現本公開而不應被這里闡述的實施例所限制。相反，提供這些實施例是為了能夠更透徹地理解本公開，并且能夠將本公開的范圍完整的傳達給本領域的技術人員。

在本實用新型的描述中，需要理解的是，術語“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方 位構造和操作，因此不能理解為對本實用新型的限制。

如圖1和圖2所示，本實用新型實施例提供的一種飼料喂養裝置，包括料槽主體1和位于料槽主體1下方的底柱7，料槽主體1以支撐的方式安裝于多個底柱7上，料槽主體1由多個進料槽1-1從左至右依次連接而成，每個進料槽1-1中安裝有一個喂食斗2，喂食斗2的左右兩側連接有轉軸3，喂食斗2通過轉軸3以可轉動的方式設置在進料槽1-1中，喂食斗2于底部的前部設置有兩個左右對稱布置的彈簧4，喂食斗2于底部的后部連接有一個連接板6，彈簧4的一端安裝于進料槽1-1的槽底上側，彈簧4的另一端與喂食斗2的底部相連接，連接板6為“L”形板體，連接板6包括長板6-1和短板6-2，短板6-2的一端與喂食斗2的底部相固連在一起，短板6-2的另一端延伸出至進料槽1-1的底部外側，短板6-2與進料槽1-1的底部交匯處安裝有鉸接軸8，短板6-2通過鉸接軸8與進料槽1-1相鉸接，長板6-1的前側連接有踏板5，踏板5、長板6-1均與地面保持懸空，踏板5的前方獨立放置有底板9。

本實用新型實施例的飼料喂養裝置，料槽主體1由多個進料槽1-1組成，每個進料槽1-1可供一頭小豬來進食，由于考慮到小豬進食過程中易發生爭搶，故在進料槽1-1中安裝了一個可進行轉動調整的喂食斗2，小豬如要進食時，會首先通過底板9站立到踏板5上，依靠自身重量給予踏板5一定力的作用，從而帶動連接板6的作用，連接板6通過鉸接軸8的作用，以鉸接軸8為中心發生轉動，進而帶動喂食斗2的后方向上運動，此時喂食斗2的前方會向下運動，喂食斗2的前方底面會擠壓彈簧，從而使得喂食斗2更大程度的敞開給小豬以供進食，這樣的方式可防止小豬爭搶，而且如遇喂食斗2內飼料或食物較少時，也可使喂食斗2內的飼料或食物進行匯聚，方便小豬的進食，從而更加的節約資源，經濟性好。

踏板5為表面呈波浪狀的方形板體。表面呈波浪狀的踏板5，能夠防止小豬滑倒，踏板5的使用保證了小豬只要想進食就必須踩踏該踏板5，不踩踏的情況下則不能進食或不方便進食，長時間的使用，會使小豬形成習慣，而且這 是在進食過程中影響小豬的進食行為，長久使用會取得更好的效果，從而給小豬養成獨立進食不爭搶的好習慣。

每個進料槽1-1的底部左右兩側分別安裝有兩個底柱7。進料槽1-1通過底柱7來進行安裝，底柱7支撐在地面上，進料槽1-1從而與地面保持一定間距，這樣也方便進料槽1-1底部的清潔，而且節省空間。

踏板5以向前側上方傾斜的方式與長板6-1連接，踏板5與長板6-1之間的夾角為150°-175°。

綜上所述，本實用新型實施例提供的飼料喂養裝置，能夠解決目前采用槽類或者盆類進行小豬喂養時易發生爭搶從而導致個別豬會喂養不到的問題，該飼料喂養裝置結構簡單，設計新穎，能夠給小豬進食的行為養成良好的習慣，保證每個豬都能夠順利的進食，且節省喂養的材料。

盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員可以理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。
