本實用新型涉及農用器械技術領域，具體為一種藍莓種植殺蟲用小型噴霧裝置。

背景技術：

藍莓意為藍色漿果，屬杜鵑花科，越橘屬植物。起源于北美，多年生灌木小漿果果樹。因果實呈藍色，故稱為藍莓。一種是低灌木，矮腳野生，顆粒小，含豐富花青素；第二種是人工培育藍莓，果實較大，果肉飽滿，改善了野生藍莓的食用口感，增強了人體對花青素的吸收，我國野生藍莓主要產在長白山、大興安嶺和小興安嶺林區，且大部分在大興安嶺地區。近幾年來才成功進行人工馴化培植。

藍莓在種植過程中容易生蟲，人們通常采用噴霧器對其噴灑農藥，在噴藥過程中，由于長時間作業，容易對操作人員腰背造成一定損害，同時傳統的噴霧器的噴霧槍與儲液罐是連接在一起的，平常放置時占空間，且噴霧槍極易損壞。

技術實現要素：

本實用新型的目的在于提供一種藍莓種植殺蟲用小型噴霧裝置，有效地解決了上述提到的問題。

為實現上述目的，本實用新型提供如下技術方案：一種藍莓種植殺蟲用小型噴霧裝置，包括本體，所述本體包括儲液罐、注水槽和噴霧槍，所述儲液罐底部設有防摔墊，所述儲液罐頂部一側設有安全閥，所述儲液罐頂部另一側可拆卸連接有軟管，所述軟管出水端固定連接有螺紋連接件，所述注水槽固定安裝在儲液罐的頂部，所述注水槽內部設有注水口，所述注水口通過螺紋連接有密封蓋，所述密封蓋頂部設有提手，所述提手下方固定連接有凸塊，所述密封蓋上方設有與凸塊大小結構一致的凹槽，所述噴霧槍上設有槍柄，所述槍柄尾部底端設有螺紋孔，所述噴霧槍通過螺紋孔與螺紋連接件螺紋連接。

優選的，所述儲液罐背部設有背帶，所述背帶內部設有固定連接有彈性繩，所述彈性繩上可拆卸連接有按摩滾輪。

優選的，所述注水槽位于軟管和安全閥之間。

優選的，所述噴霧槍上設有槍桿，所述槍桿一端活動連接有控制閥，且槍桿另一端可拆卸連接有槍頭。

優選的，所述槍柄表面上均勻分布有防滑凸起。

與現有技術相比，本實用新型的有益效果如下：

本實用新型噴霧槍與儲液罐之間通過螺紋連接件螺紋連接在一起的，當噴霧裝置不使用時，可以將噴霧槍與儲液罐拆開放置，有效地避免噴霧槍因碰撞而損壞，同時背帶內設置按摩滾輪，操作人員在操作時，按摩滾輪可以有效地緩解壓力。

附圖說明

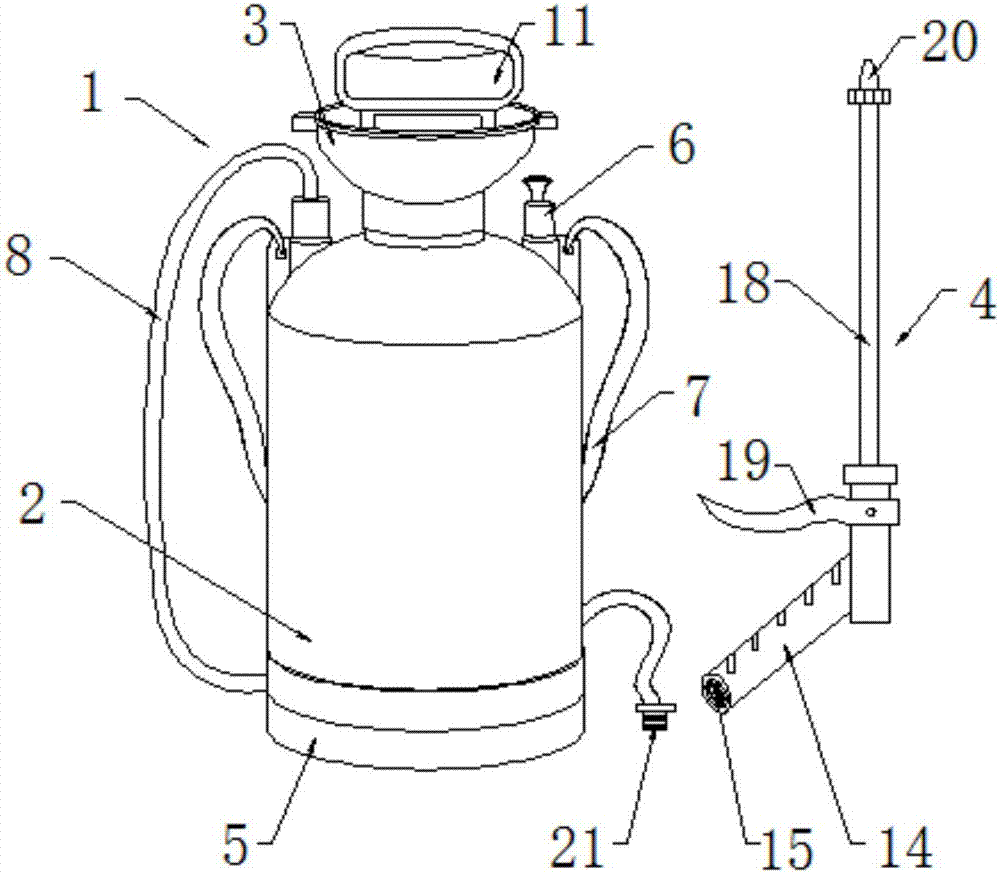

圖1為本實用新型結構示意圖；

圖2為本實用新型結構注水口示意圖；

圖3為本實用新型結構注水槽內部示意圖；

圖4為本實用新型結構背帶示意圖；

圖中：1—本體，2—儲液罐，3—注水槽，4—噴霧槍，5—防摔墊，6—安全閥，7—背帶，8—軟管，9—注水口，10—密封蓋，11—提手，12—凸塊，13—凹槽，14—槍柄，15—螺紋孔，16—彈性繩，17—按摩滾輪，18—槍桿，19—控制閥，20—槍頭，21—螺紋連接件。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種藍莓種植殺蟲用小型噴霧裝置，包括本體1，所述本體1包括儲液罐2、注水槽3和噴霧槍4，所述儲液罐2底部設有防摔墊5，所述儲液罐2頂部一側設有安全閥6，所述儲液罐2頂部另一側可拆卸連接有軟管8，所述軟管8出水端固定連接有螺紋連接件21，所述注水槽3固定安裝在儲液罐2的頂部，所述注水槽3內部設有注水口9，所述注水口9通過螺紋連接有密封蓋10，所述密封蓋10頂部設有提手11，所述提手11下方固定連接有凸塊12，所述密封蓋10上方設有與凸塊12大小結構一致的凹槽13，所述噴霧槍4上設有槍柄14，所述槍柄14尾部底端設有螺紋孔15，所述噴霧槍4通過螺紋孔15與螺紋連接件21螺紋連接。

所述儲液罐2背部設有背帶7，所述背帶7內部設有固定連接有彈性繩16，所述彈性繩16上可拆卸連接有按摩滾輪17，操作人員在操作時，按摩滾輪17可以有效地緩解背部壓力。

所述注水槽3位于軟管8和安全閥6之間。

所述噴霧槍4上設有槍桿18，所述槍桿18一端活動連接有控制閥19，且槍桿18另一端可拆卸連接有槍頭20，通過控制閥19控制噴霧槍4噴水。

所述槍柄14表面上均勻分布有防滑凸起，提高了槍柄14表面的摩擦力。

工作原理：一種藍莓種植殺蟲用小型噴霧裝置，使用前，通過旋轉提手11，使得提手11下方的凸塊12與凹槽13卡住，然后旋轉提手11可以打開密封蓋10，然后通過注水口9向儲液罐2內注如需要的藥水，藥水注滿后在蓋上密封蓋10上，然后通過軟管8上螺紋連接件21裝上噴霧槍4，最后通過噴霧槍4上控制閥19控制槍頭20噴水即可，結構簡單，操作方便。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
