本實用新型涉及大田用植物生長環境模擬器材，具體涉及一種小麥大田用倒春寒環境模擬裝置。

背景技術：

倒春寒是指初春氣溫回升較快，而在春季后期(一般指4月)氣溫交正常年份較低的天氣現象。這種天氣現象對農作物產生不良影響，會降低農作的產量，或是影響其正常生長；為觀察植物在倒春寒時的生長特性，需要模擬倒春寒環境。

平原地區的小麥在3、4月份偶爾會經歷倒春寒環境，倒春寒時，溫度為0-4℃。現需要在大田里培養對大溫差抗性好的小麥品種，需在大田里采用便攜式的保溫容器，直接對田地里的小麥進行測試，一般測試時間為2天。

現有保溫容器雖然可以模擬倒春寒環境，但是只能在實驗室模擬，并沒有適用于大田的便攜式保溫容器。

技術實現要素：

針對現有技術的不足，本實用新型提出一種便攜式且能在大田里使用的，一種小麥大田用倒春寒環境模擬裝置。

一種小麥大田用倒春寒環境模擬裝置，其關鍵在于，包括上下開口且透明的筒體，所述筒體為雙層真空結構，沿所述筒體下邊緣固設有錐形定位插片；在所述筒體內裝設有盛冰管，所述盛冰管從所述筒體上端向下螺旋延伸且靠近所述筒體內壁，在所述盛冰管上開設有滲水眼。

為更好實現本實用新型，可進一步為，在所述筒體上端罩有透氣罩，所述透氣罩與所述筒體螺紋配合，在所述透氣罩上開設有透氣口，所述透氣口直徑小于所述筒體的內徑；保證小麥正常換氣的同時，減小本實用新型冷空氣的流失。

為更好實現本實用新型，可進一步為，所述錐形定位插片為金屬材料，金屬材料硬度大且不易損壞，便于將錐形定位插片插入不同土質內，從而對所述筒體穩定定位。

為更好實現本實用新型，可進一步為，所述錐形定位插片上邊緣設有腳踏加力板，這樣便于工作人員通過踩住腳踏加力板，將錐形定位插片插入田地里。

為更好實現本實用新型，可進一步為，所述腳踏加力板與所述錐形定位插片鉸接，所述腳踏加力板的轉角為90°且為向上翻折，這樣，方便攜帶本實用新型，在不用腳踏加力板時，將其翻折貼附在筒體外壁上。

為更好實現本實用新型，可進一步為，在所述筒體上部鉸接有提手，便于攜帶本實用新型的筒體。

為更好實現本實用新型，可進一步為，所述錐形定位插片為雙層結構，所述錐形定位插片下端的內壁和外壁一體化設置，在所述錐形定位插片的內壁和外壁之間形成蓄水槽；所述筒體與所述錐形定位插片的外壁固定連接，所述盛冰管的下端部位于所述蓄水槽內；盛冰管內的冰融化成冰水后，冰水通過滲水眼流出，并沿盛冰管流進蓄水槽內，由于錐形定位插片位于地面以下，冰水在蓄水槽內隔著錐形定位插片內壁對地面進行降溫，從而模擬倒春寒時地面的溫度。

本實用新型的有益效果：通過筒體將田地里小麥罩住，并在所述筒體內放入盛冰管，通過盛冰管將筒體內的環境降溫，從而模擬倒春寒的環境，螺旋設置的盛冰管降溫面積大，降溫效果模擬倒春寒環境好，室外降溫操作過程簡單方便；在錐形定位插片內設置蓄水槽，用來盛冰融化后的冰水，從而對地面進行降溫，模擬倒春寒時地面的降溫溫度；透氣罩的透氣口直徑小于筒體上端開口的直徑，從而使筒體內的寒氣散失較慢；本實用新型結構簡單易操作，生產加工成本低。

附圖說明

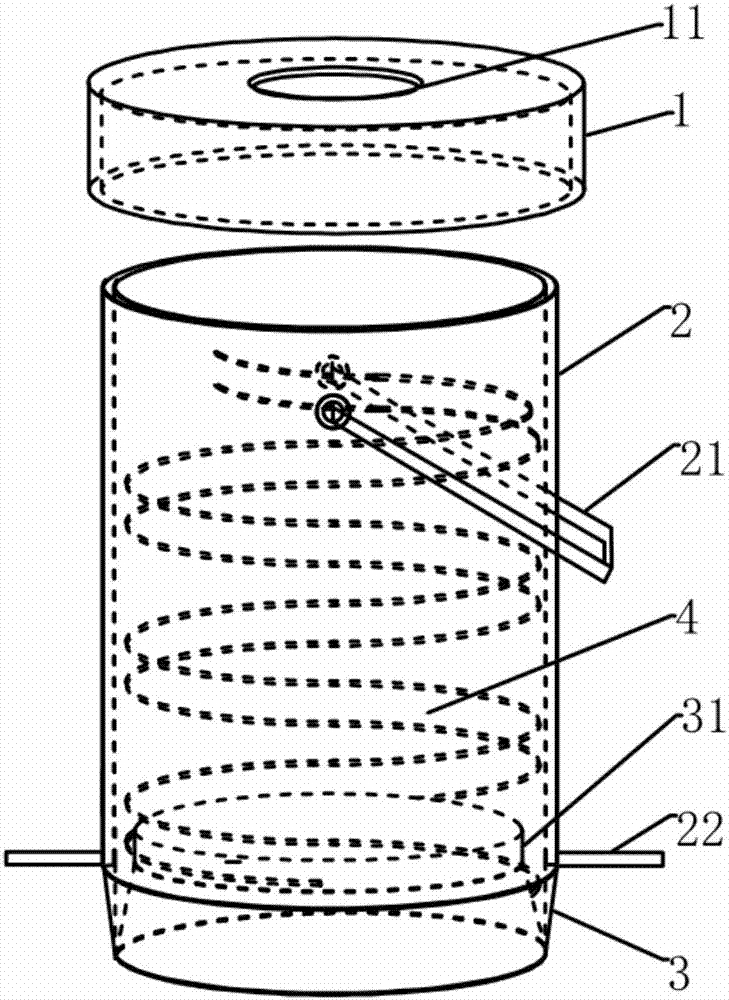

圖1出示了本實用新型的裝配結構示意圖。

圖中，1為透氣罩；11為透氣口；2為筒體；21為提手；22為腳踏加力板；3為錐形定位插片；31為錐形定位插片的內壁；4為盛冰管。

具體實施方式

下面結合附圖對本實用新型做詳細說明。

如圖1所示，一種小麥大田用倒春寒環境模擬裝置，包括上下開口且透明的筒體，所述筒體為雙層真空結構，沿所述筒體下邊緣固設有錐形定位插片，所述錐形定位插片為金屬材料，金屬材料硬度大且不易損壞，便于將錐形定位插片插入不同土質內，從而對所述筒體穩定定位；在所述錐形定位插片上邊緣設有腳踏加力板，所述腳踏加力板與所述錐形定位插片鉸接，所述腳踏加力板的轉角為90°且為向上翻折，這樣，在不用腳踏加力板時，將其翻折貼附在筒體外壁上，另外工作人員通過踩住腳踏加力板，將錐形定位插片插入田地里；在所述筒體內裝設有盛冰管，所述盛冰管從所述筒體上端向下螺旋延伸且靠近所述筒體內壁，在所述盛冰管上開設有滲水眼，便于將融化的水滲灌在田地里。

在所述筒體上端罩有透氣罩，所述透氣罩與所述筒體螺紋配合，在所述透氣罩上開設有透氣口，所述透氣口直徑小于所述筒體的內徑；保證小麥正常換氣的同時，減小本實用新型冷空氣的流失。

另外，所述錐形定位插片為雙層結構，所述錐形定位插片下端的內壁和外壁一體化設置，在所述錐形定位插片的內壁和外壁之間形成蓄水槽；所述筒體與所述錐形定位插片的外壁固定連接，具體是所述筒體的下端部先與所述錐形定位插片的內壁貼合，然后再用強力膠粘合；所述盛冰管的下端部位于所述蓄水槽內，當盛冰管下端部放置在蓄水槽內時，所述盛冰管的下端部正好盤旋在所述錐形定位插片的內壁上，保證盛冰管放置后能穩定站立，不易發生傾斜；另外，在錐形定位插片內設置蓄水槽，用來盛冰融化后的冰水，從而對地面進行降溫，模擬倒春寒時地面的降溫溫度。

本實用新型的有益效果：通過筒體將田地里小麥罩住，并在所述筒體內放入盛冰管，通過盛冰管將筒體內的環境降溫，從而模擬倒春寒的環境，螺旋設置的盛冰管降溫面積大，降溫效果模擬倒春寒環境好，室外降溫操作過程簡單方便；透氣罩的透氣口直徑小于筒體上端開口的直徑，從而使筒體內的寒氣散失較慢；本實用新型結構簡單易操作，生產加工成本低。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
