本發明涉及耕種設備，具體為一種農業半自動高效穴播設備。

背景技術：

1、健康的土壤含有豐富的有機質和礦物質，能夠為種子提供充足的養分，促進其發芽和生長。同時，土壤的結構和水分保持能力也影響種子的萌發和根系的發育。良好的土壤環境能夠確保種子獲得適宜的溫度和濕度，從而提高發芽率和幼苗的成活率。耕種設備按一定的農藝要求將作物種子、種塊、種苗等種植物料播種或栽植在土壤中的農業機械。土壤播種設備的重要性體現在其對農業生產效率和作物產量的直接影響。播種設備通過精確控制播種深度、間距和行距，確保種子均勻分布在田地中，從而提高出苗率和產量。

2、耕種設備工作時，首先需要將土壤翻起后再將種子播下，此時，種子是處于暴露在空氣中的狀態，此時需要人工進行蓋土或利用蓋土設備進行蓋土，使得播種過程較為繁雜，二次覆土過程中，容易將種子打亂和深埋，不利于提升播種效率，甚至影響種子發芽率，因此，為了解決上述技術問題，本發明提供了一種農業半自動高效穴播設備。

技術實現思路

1、針對現有技術的不足，本發明提供一種農業半自動高效穴播設備無需人工進行蓋土或利用蓋土裝置進行蓋土。

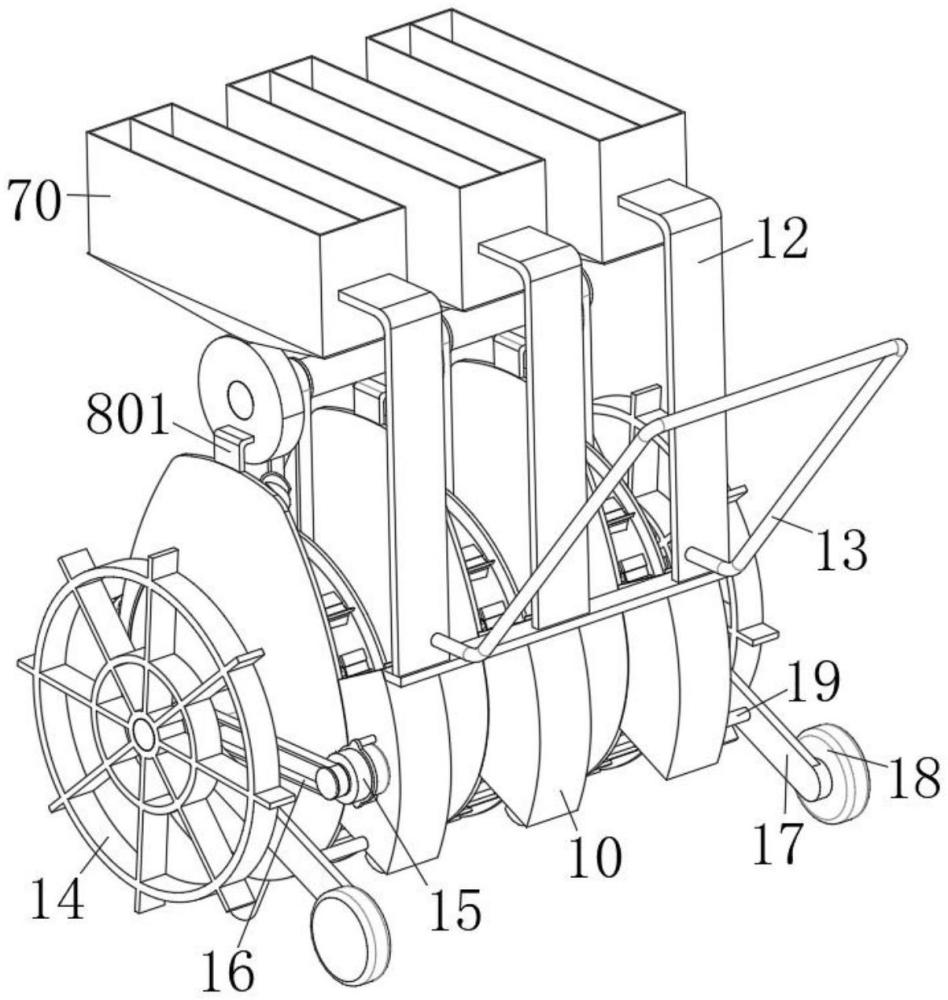

2、為實現上述目的，本發明提供如下技術方案：一種農業半自動高效穴播設備，包括車架以及設置在車架上的一個以上的播種單元，其中播種單元包括：

3、播種架，該播種架由環形板、第一側板、第二側板以及第一軸桿組成，其中，所述第一側板以及第二側板固定安裝在車架上，所述環形板轉動安裝在第一側板與第二側板之間，第一軸桿與第一側板以及第二側板均轉動連接，該第一軸桿與環形板固定連接；

4、其中，所述第一軸桿長度方向上的兩端上均固定安裝有車輪；

5、開槽筒，固定安裝在環形板上，該開槽筒設置有多個且等間隔的安裝在環形板的圓周方向上，開槽筒包括第一筒體以及固定安裝在第一筒體一端上的第二筒體，所述第一筒體設置為傾斜狀態，第一筒體的另一端上固定設置有插板，該插板設置在環形板的外部；

6、其中，所述第一筒體內轉動安裝有轉桿，所述轉桿的外表面上固定安裝有螺旋葉片；

7、驅動組件，有兩部分組成，其中一部分固定安裝在第二側板上，另一部分設置有多個，每個轉桿的一端上均固定設置有另一部分，當插板的端部朝下時，兩部分連接使轉桿轉動；

8、第一封口組件，安裝在第二筒體位于環形板外部的一端上；

9、第一開啟組件，安裝在第一側板底端上，用于將第二筒體的一端開啟；

10、儲料斗，固定安裝在車架上；

11、固定盤，固定安裝在車架上，固定盤內轉動安裝有轉盤，轉盤的圓周方向上等間隔的開設有多個取料槽，所述固定盤的頂端通過進料口與儲料斗的內部相連通，固定盤的底端上開設有出料口；其中，所述轉盤與第一軸桿之間設置有傳動件；

12、多級伸縮桿，設置有多個，多個多級伸縮桿等間隔的分布在環形板的圓周方向上，第一筒體與第二筒體之間均設置有一個多級伸縮桿，所述多級伸縮桿的活動端上固定安裝有滑桿，所述第二側板上開設有供滑桿滑動的軌道，當滑桿在軌道的頂端處滑動時，多級伸縮桿的活動端與固定盤的底端處于同一高度；

13、第二封口組件，安裝在多級伸縮桿的活動端上；

14、第二開啟組件與第三開啟組件，分別安裝在第二側板的頂端與底端上，用于將多級伸縮桿的活動端上的開口打開。

15、優選地，所述驅動組件的其中一部分為弧形齒條，驅動組件的另一部分包括第一小齒輪、大齒輪、第二小齒輪、主動錐齒輪以及從動錐齒輪；

16、其中，所述弧形齒條通過安裝桿固定安裝在第二側板上；

17、環形板上固定安裝有安裝塊，所述第一小齒輪以及第二小齒輪均轉動安裝在安裝塊上，第一小齒輪能夠與弧形齒條相嚙合，所述大齒輪與第一小齒輪固定連接，所述第二小齒輪與大齒輪保持嚙合狀態，所述主動錐齒輪與第二小齒輪固定連接，所述從動錐齒輪固定安裝在轉桿的一端上，所述主動錐齒輪與從動錐齒輪保持嚙合狀態。

18、優選地，所述第二筒體的另一端上固定安裝有孔架。

19、優選地，所述第一封口組件包括第一套板、第一內板、第一彈簧以及第一凸板；所述第一套板固定安裝在第二筒體的一端上，所述第一內板的一端上固定安裝有第一活塞板，所述第一活塞板滑動設置在第一套板的內部，所述第一彈簧固定安裝在第一活塞板與第一套板之間，所述第一凸板固定安裝在遠離第一活塞板的一端上，所述第一凸板靠近第一側板的一端上固定安裝有第一凸塊。

20、優選地，所述第一開啟組件包括第一固定套、第三彈簧以及第一活動塊；所述第一固定套固定安裝在第一側板上，所述第一活動塊與第一固定套滑動連接，所述第三彈簧固定安裝在第一活動塊與第一固定套之間，所述第一活動塊上開設有第一斜面。

21、優選地，所述第二封口組件包括第二套板、第二內板、第二彈簧以及第二凸板；所述第二套板固定安裝在多級伸縮桿的活動端上，所述第二內板的一端上固定安裝有第二活塞板，所述第二彈簧固定安裝在第二活塞板與第二套板之間，第二凸板固定安裝在第二內板的另一端上，所述第二凸板靠近第二側板的一端上固定安裝有第二凸塊。

22、優選地，所述軌道由第一滑軌與第二滑軌組成，所述第二滑軌設置在第二側板的頂端位置處。

23、優選地，所述轉盤上且位于取料槽中固定安裝有分隔塊，所述分隔塊將取料槽分隔成兩個獨立的凹槽，所述儲料斗內固定安裝有隔板，所述隔板將儲料斗內部分隔成兩個儲料腔，兩個儲料腔分別與兩個凹槽相對應。

24、優選地，所述第一軸桿上轉動安裝有固定板，所述固定板通過連桿與車架固定連接，所述固定板設置為傾斜狀態，所述固定板上轉動安裝有行走輪。

25、優選地，所述車架上固定安裝有電機，所述電機的輸出端上套設有第一傳動帶，所述第一傳動帶的一端套設在第一軸桿上。

26、與現有技術相比，本發明提供了一種農業半自動高效穴播設備，具備以下有益效果：

27、通過在環形板的圓周方向上等間隔的設置有多個開槽筒，開槽筒由第一筒體以及固定安裝在第一筒體一端上的第二筒體組成，第一筒體的另一端上固定設置有插板，第一筒體內轉動安裝有轉桿，轉桿的外表面上固定安裝有螺旋葉片，環形板的圓周方向上還等間隔的設置有多個多級伸縮桿，且該多級伸縮桿位于第一筒體與第二筒體之間，每個插板能夠在土地上挖出一個種植槽，螺旋葉片能夠將挖出的土壤送入第二筒體中，多級伸縮桿自動的將種子播撒在種植槽內，第二筒體自動排出土壤將種子覆蓋，無需工人進行蓋土或利用蓋土裝置進行蓋土，可以減少耕種的步驟，提升了耕種的效率。

28、上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。本發明的具體實施方式由以下實施例及其附圖詳細給出。

技術特征：

1.一種農業半自動高效穴播設備，其特征在于，包括車架以及設置在車架上的一個以上的播種單元，其中播種單元包括：

2.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述驅動組件的其中一部分為弧形齒條(60)，驅動組件的另一部分包括第一小齒輪(61)、大齒輪(62)、第二小齒輪(63)、主動錐齒輪(64)以及從動錐齒輪(65)；

3.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述第二筒體(31)的另一端上固定安裝有孔架(311)。

4.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述第一封口組件包括第一套板(40)、第一內板(41)、第一彈簧(42)以及第一凸板(43)；

5.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述第一開啟組件包括第一固定套(44)、第三彈簧(45)以及第一活動塊(46)；

6.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述第二封口組件包括第二套板(51)、第二內板(52)、第二彈簧(53)以及第二凸板(54)；

7.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述軌道由第一滑軌(221)與第二滑軌(222)組成，所述第二滑軌(222)設置在第二側板(22)的頂端位置處。

8.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述轉盤(81)上且位于取料槽(811)中固定安裝有分隔塊(812)，所述分隔塊(812)將取料槽(811)分隔成兩個獨立的凹槽，所述儲料斗(70)內固定安裝有隔板(71)，所述隔板(71)將儲料斗(70)內部分隔成兩個儲料腔，兩個儲料腔分別與兩個凹槽相對應。

9.根據權利要求1-8任意一項所述的一種農業半自動高效穴播設備，其特征在于：所述第一軸桿(23)上轉動安裝有固定板(17)，所述固定板(17)通過連桿(19)與車架固定連接，所述固定板(17)設置為傾斜狀態，所述固定板(17)上轉動安裝有行走輪(18)。

10.根據權利要求1所述的一種農業半自動高效穴播設備，其特征在于：所述車架上固定安裝有電機(15)，所述電機(15)的輸出端上套設有第一傳動帶(16)，所述第一傳動帶(16)的一端套設在第一軸桿(23)上。

技術總結
本發明公開了一種農業半自動高效穴播設備，涉及耕種設備技術領域，其技術要點包括車架以及設置在車架上的一個以上的播種單元，其中播種單元包括：播種架，該播種架由環形板、第一側板、第二側板以及第一軸桿，所述第一側板以及第二側板固定安裝在車架上，所述環形板轉動安裝在第一側板與第二側板之間；開槽筒，固定安裝在環形板上，該開槽筒設置有多個且等間隔的安裝在環形板的圓周方向上，開槽筒包括第一筒體以及固定安裝在第一筒體一端上的第二筒體組成，第一筒體的另一端上固定設置有插板；其中，所述第一筒體內轉動安裝有轉桿，所述轉桿的外表面上固定安裝有螺旋葉片；無需工人進行蓋土或利用蓋土裝置進行蓋土。

技術研發人員：孟婷婷,劉哲,張瑞慶,張揚,孫嬰嬰,盧楠,孫沛,李燕,羅玉虎,王娜,陳微微
受保護的技術使用者：陜西地建土地工程技術研究院有限責任公司
技術研發日：
技術公布日：2025/4/24
