本技術涉及苗木灌溉，特別是一種森林育苗用灌溉設備。

背景技術：

1、在沙漠中灌溉苗木是一項具有挑戰性的任務，因為水分很容易從沙土中流失。由于沙漠中水資源匱乏且運水困難，現有的灌溉裝置往往會導致大量水分的浪費。在這種情況下，有效利用水資源不僅可以提高苗木的存活率，還能灌溉更多的苗木。另外，沙漠的晝夜溫差較大，白天苗木需水量較大，而夜晚光合作用停止，苗木很少通過根部吸水。

2、因此，如何通過科學的灌溉技術提高水的利用率在沙漠地區尤為重要。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、為解決如何有效應對沙漠環境中水資源匱乏、水分流失，以及如何在光照和溫度變化大的條件下科學地提高水的利用率來灌溉苗木的問題，本實用新型提供如下技術方案：一種森林育苗用灌溉設備，灌溉容器包括儲水容器和導管，所述儲水容器與導管相連通，所述灌溉容器上設有限流組件，用于調節導管出水的孔徑，過濾部件設置在灌溉容器和/或在限流組件上，用于阻擋雜物，所述限流組件包括連接管、儲壓罐、配合件和膠管，所述連接管的兩端設有連接處，連接管通過連接處分別儲水容器的底部，以及導管的一端相連通，所述連接管連通導管的連接處套設有膠管，膠管底部開設有滴孔，所述連接管與儲壓罐相導通處的導水腔內，設有配合件，所述配合件與節水件相配合，用以于改變導水腔的出水孔徑。

3、在上述技術方案的基礎上，本實用新型還可以做如下改進。

4、如權利要求所述的森林育苗用灌溉設備，其特征在于：所述儲水容器頂部設有密封蓋，導管為彎曲狀。

5、作為本實用新型所述森林育苗用灌溉設備的一種優選方案，其中：所述節水件通過導桿與活塞相連接，活塞設置在儲壓罐內壁，活塞和儲壓罐尾部形成具有壓強的壓力腔。

6、作為本實用新型所述森林育苗用灌溉設備的一種優選方案，其中：所述節水件上開設有透孔，配合件上貫穿開設有透水槽，側面開設有滑槽與節水件相套設，所述透水槽與滑槽相導通。

7、作為本實用新型所述森林育苗用灌溉設備的一種優選方案，其中：所述導桿和節水件連接處設有隔水套，用以阻止水進入儲壓罐內部。

8、本實用新型的有益效果是：連接管連接儲水容器和導管，膠管以滴灌方式將水導入導管，減少流水速率實現節水，儲壓罐內介質膨脹時，驅動配合件調節出水孔徑，根據溫度調節節水件，實現供水量的自動調節，節省水資源的同時有效灌溉苗木。

技術特征：

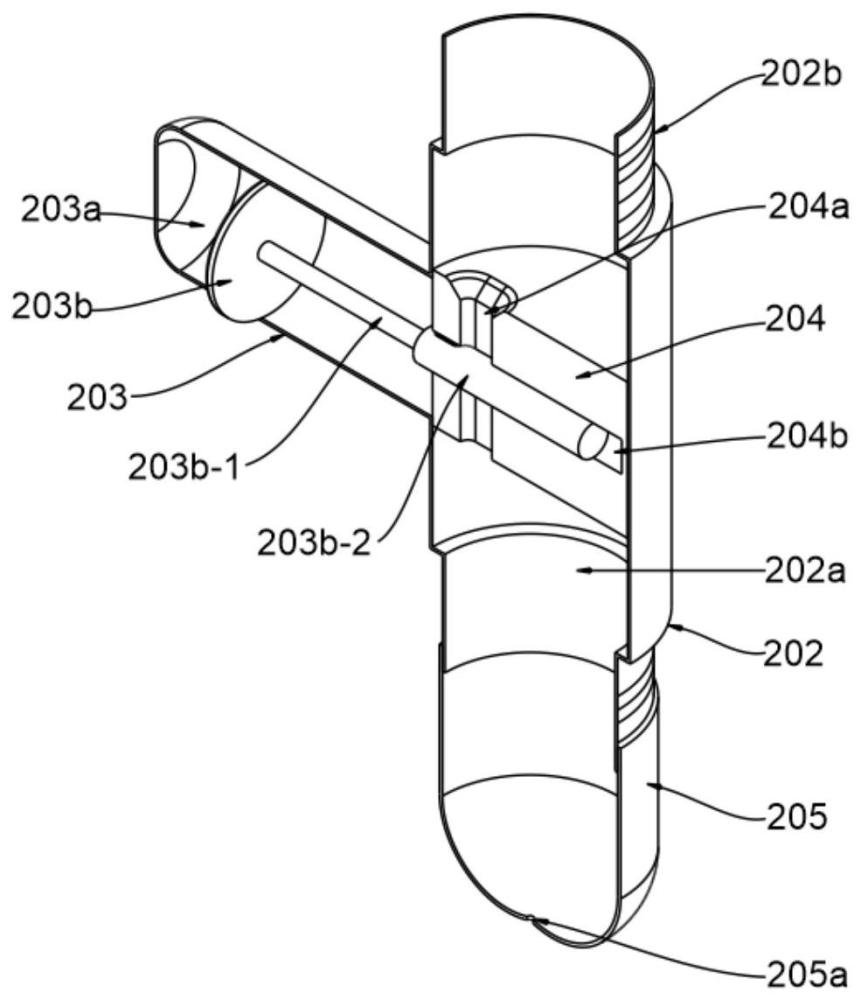

1.一種森林育苗用灌溉設備，灌溉容器(100)包括儲水容器(101)和導管(102)，所述儲水容器(101)與導管(102)相連通，其特征在于：所述灌溉容器(100)上設有限流組件(200)，用于調節導管(102)出水的孔徑，過濾部件(201)設置在灌溉容器(100)和/或在限流組件(200)上，用于阻擋雜物，所述限流組件(200)包括連接管(202)、儲壓罐(203)、配合件(204)和膠管(205)，所述連接管(202)的兩端設有連接處(202b)，連接管(202)通過連接處(202b)分別儲水容器(101)的底部，以及導管(102)的一端相連通，所述連接管(202)連通導管(102)的連接處(202b)套設有膠管(205)，膠管(205)底部開設有滴孔(205a)，所述連接管(202)與儲壓罐(203)相導通處的導水腔(202a)內，設有配合件(204)，所述配合件(204)與節水件(203b-2)相配合，用以于改變導水腔(202a)的出水孔徑。

2.如權利要求1所述的森林育苗用灌溉設備，其特征在于：所述儲水容器(101)頂部設有密封蓋，導管(102)為彎曲狀。

3.如權利要求1所述的森林育苗用灌溉設備，其特征在于：所述節水件(203b-2)通過導桿(203b-1)與活塞(203b)相連接，活塞(203b)設置在儲壓罐(203)內壁，活塞(203b)和儲壓罐(203)尾部形成具有壓強的壓力腔(203a)。

4.如權利要求3所述的森林育苗用灌溉設備，其特征在于：所述節水件(203b-2)上開設有透孔(203b-2a)，配合件(204)上貫穿開設有透水槽(204a)，側面開設有滑槽(204b)與節水件(203b-2)相套設，所述透水槽(204a)與滑槽(204b)相導通。

5.如權利要求3所述的森林育苗用灌溉設備，其特征在于：所述導桿(203b-1)和節水件(203b-2)連接處設有隔水套，用以阻止水進入儲壓罐(203)內部。

技術總結
本技術公開了一種森林育苗用灌溉設備，其包括，儲水容器和導管，所述儲水容器與導管相連通，所述灌溉容器上設有限流組件，用于調節導管出水的孔徑，過濾部件設置在灌溉容器和/或在限流組件上，用于阻擋雜物。本技術連接管連接儲水容器和導管，膠管以滴灌方式將水導入導管，減少流水速率實現節水，儲壓罐內介質膨脹時，驅動配合件調節出水孔徑，根據溫度調節節水件，實現供水量的自動調節，節省水資源的同時有效灌溉苗木。

技術研發人員：田紅,金鑫,周才惠
受保護的技術使用者：廣西壯族自治區國有欽廉林場
技術研發日：20240403
技術公布日：2025/4/24
