本技術涉及慈菇采收，尤其涉及一種慈菇采收根莖分離設備。

背景技術：

1、慈姑是澤瀉科慈姑屬多年生直立水生草本植物。其莖直立，枝端膨大成球莖；葉具長柄，戟形；慈姑花一般為白色，內輪花花瓣狀，基部常有紫斑，黃色花蕊；瘦果兩側壓扁，倒卵形，具翅；種子褐色，具小凸起。

2、在采收過程中，一般是將根部與莖部從水中拔起，然后再通過人工一株一株將根部與莖部分離，這樣不僅耗費勞動力，且工作效率低。

3、因此，有必要提供一種慈菇采收根莖分離設備解決上述技術問題。

技術實現思路

1、本實用新型提供一種慈菇采收根莖分離設備，解決了人工分離慈姑根莖效率低的問題。

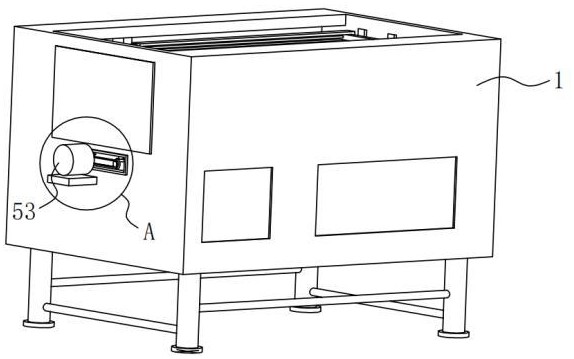

2、為解決上述技術問題，本實用新型提供的一種慈菇采收根莖分離設備，包括：機箱，所述機箱的內部設置有根莖存放組件；所述機箱的內表面設置有上下移動組件，所述上下移動組件包括第一螺紋桿，所述第一螺紋桿活動連接在所述機箱兩端的內表面，所述第一螺紋桿的外表面螺紋連接有移動架；

3、夾持組件，所述夾持組件設置于所述移動架的表面；

4、驅動組件，所述驅動組件設置于所述機箱一端的外表面；

5、分離組件，所述分離組件設置于所述機箱的內部；

6、推動組件，所述推動組件設置于所述移動架的表面。

7、優選的，所述根莖存放組件包括根葉儲存槽，所述根葉儲存槽開設在所述機箱的內部，所述根葉儲存槽的左端的機箱的內部開設有莖球儲存槽。

8、優選的，所述夾持組件包括彈簧伸縮桿，所述彈簧伸縮桿固定連接在所述移動架的表面，所述彈簧伸縮桿的另一端固定連接有夾持板。

9、優選的，所述驅動組件包括錐形齒輪組，所述錐形齒輪組固定連接在所述第一螺紋桿的底部，所述錐形齒輪組的一端固定連接有傳動皮帶，所述傳動皮帶的外表面固定連接有第一驅動電機。

10、優選的，所述分離組件包括絞碎轉筒刀，所述絞碎轉筒刀活動連接在所述根葉儲存槽的內部，所述絞碎轉筒刀的一端固定連接有驅動箱。

11、優選的，所述推動組件包括第二螺紋桿，所述第二螺紋桿活動連接在所述移動架的表面，所述第二螺紋桿的外表面螺紋連接有推動板，所述第二螺紋桿的一端固定連接有第二驅動電機。

12、與相關技術相比較，本實用新型提供的一種慈菇采收根莖分離設備具有如下有益效果：

13、本實用新型提供一種慈菇采收根莖分離設備，通過夾持組件可將慈姑株固定在移動架上，驅動組件驅動第一螺紋桿轉動，從而使慈姑株向下移動，分離組件轉動可將慈姑根葉絞碎，并集中在根葉儲存槽的內部，且可通過推動組件將分離后的莖球推入到莖球儲存槽的內部，從而實現根莖的分離，不需人工一株一株分離，節省了勞動力的同時，增加了工作效率。

技術特征：

1.一種慈菇采收根莖分離設備，其特征在于，包括：機箱，所述機箱的內部設置有根莖存放組件，所述根莖存放組件包括根葉儲存槽，所述根葉儲存槽開設在所述機箱的內部，所述根葉儲存槽的左端的機箱的內部開設有莖球儲存槽，所述機箱的內表面設置有上下移動組件，所述上下移動組件包括第一螺紋桿，所述第一螺紋桿活動連接在所述機箱兩端的內表面，所述第一螺紋桿的外表面螺紋連接有移動架；

2.根據權利要求1所述的一種慈菇采收根莖分離設備，其特征在于，所述夾持組件包括彈簧伸縮桿，所述彈簧伸縮桿固定連接在所述移動架的表面，所述彈簧伸縮桿的另一端固定連接有夾持板。

3.根據權利要求1所述的一種慈菇采收根莖分離設備，其特征在于，所述驅動組件包括錐形齒輪組，所述錐形齒輪組固定連接在所述第一螺紋桿的底部，所述錐形齒輪組的一端固定連接有傳動皮帶，所述傳動皮帶的外表面固定連接有第一驅動電機。

4.根據權利要求1所述的一種慈菇采收根莖分離設備，其特征在于，所述分離組件包括絞碎轉筒刀，所述絞碎轉筒刀活動連接在所述根葉儲存槽的內部，所述絞碎轉筒刀的一端固定連接有驅動箱。

5.根據權利要求1所述的一種慈菇采收根莖分離設備，其特征在于，所述推動組件包括第二螺紋桿，所述第二螺紋桿活動連接在所述移動架的表面，所述第二螺紋桿的外表面螺紋連接有推動板，所述第二螺紋桿的一端固定連接有第二驅動電機。

技術總結
本技術提供一種慈菇采收根莖分離設備，包括：機箱，機箱的內部設置有根莖存放組件，機箱的內表面設置有上下移動組件，第一螺紋桿活動連接在機箱兩端的內表面，第一螺紋桿的外表面螺紋連接有移動架，夾持組件設置于移動架的表面，驅動組件設置于機箱一端的外表面，分離組件設置于機箱的內部，推動組件設置于移動架的表面。本技術提供的一種慈菇采收根莖分離設備通過夾持組件可將慈姑株固定在移動架上，驅動組件驅動第一螺紋桿轉動，從而使慈姑株向下移動，分離組件轉動可將慈姑根葉絞碎，且可通過推動組件將分離后的莖球推入到莖球儲存槽的內部，從而實現根莖的分離，不需人工一株一株分離，增加了工作效率。

技術研發人員：萬彬,王玲
受保護的技術使用者：鹽城市光豐農業科技開發有限公司
技術研發日：20240521
技術公布日：2025/3/10
