本技術屬于有機液肥，特別是涉及一種有機液肥噴灑裝置。

背景技術：

1、有機液肥的噴灑是將有機肥料與水融合后形成的液體肥料直接噴灑在農田或植物表面(葉面或根部)，以便植物快速吸收養分。

2、現有的有機液肥噴灑裝置在使用過程中，為增加裝置的噴灑范圍，一般會噴灑裝置的表面連接管道，并在管道上設置多個噴灑頭，而管道多采用螺栓與噴灑裝置進行連接，當不使用時，需對管道進行拆卸，便于減少裝置存儲時所需占用的空間，但多次拆裝，不僅容易增加管道與裝置之間的磨損，且操作較為費時，故有待改進。

技術實現思路

1、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

2、本實用新型為一種有機液肥噴灑裝置，包括移動座，移動座上設置有儲液箱和三通閥，儲液箱與移動座固定連接，三通閥與儲液箱相連通，移動座的表面固定安裝有豎桿，豎桿上設置有噴灑單元；

3、噴灑單元包括有連接套、旋桿和多個螺紋孔，連接套滑動套設在豎桿的表面，旋桿與連接套螺紋連接，多個螺紋孔均開設在豎桿的表面，多個螺紋孔均與旋桿相適配。

4、優選的，噴灑單元還包括有兩個集液管和多個噴灑頭，兩個集液管均與連接套轉動連接，多個噴灑頭分別與對應集液管相連通。

5、優選的，噴灑單元還包括有兩個第一磁塊和兩個第二磁塊，兩個第一磁塊均與豎桿固定連接，兩個第二磁塊分別與對應集液管固定連接，第二磁塊與第一磁塊相適配。

6、優選的，噴灑單元還包括有兩個連接桿和u型板，兩個連接桿均與連接套固定連接，u型板固定安裝在兩個連接桿之間。

7、優選的，噴灑單元還包括有兩個圓孔和兩個插桿，兩個圓孔分別開設在對應集液管的表面，兩個插桿均與u型板固定連接，兩個插桿分別與對應圓孔相適配。

8、優選的，噴灑單元還包括有兩個伸縮槽和四個限位柱，兩個伸縮槽均開設在對應插桿內，四個限位柱分別兩兩滑動安裝在對應伸縮槽內。

9、優選的，噴灑單元還包括有兩個伸縮彈簧，兩個伸縮彈簧分別設置在對應伸縮槽內，伸縮彈簧的兩端分別與對應限位柱固定連接。

10、本實用新型具有以下有益效果：

11、通過將集液管處于水平位置，然后在三通閥和集液管之間連接輸液管，啟動儲液箱內的泵體，便可進行噴灑施肥，通過使用多組噴灑頭同時進行作業，不僅增大了裝置的噴灑范圍，且有利于提高整體工作效率，當裝置使用完成后，解除對集液管的限位，將集液管旋轉至豎直位置，使第二磁塊與第一磁塊緊密貼合，方便對兩個集液管進行折疊，避免需多次拆裝，不僅容易增加管道與裝置之間的磨損，且操作較為費時。

12、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

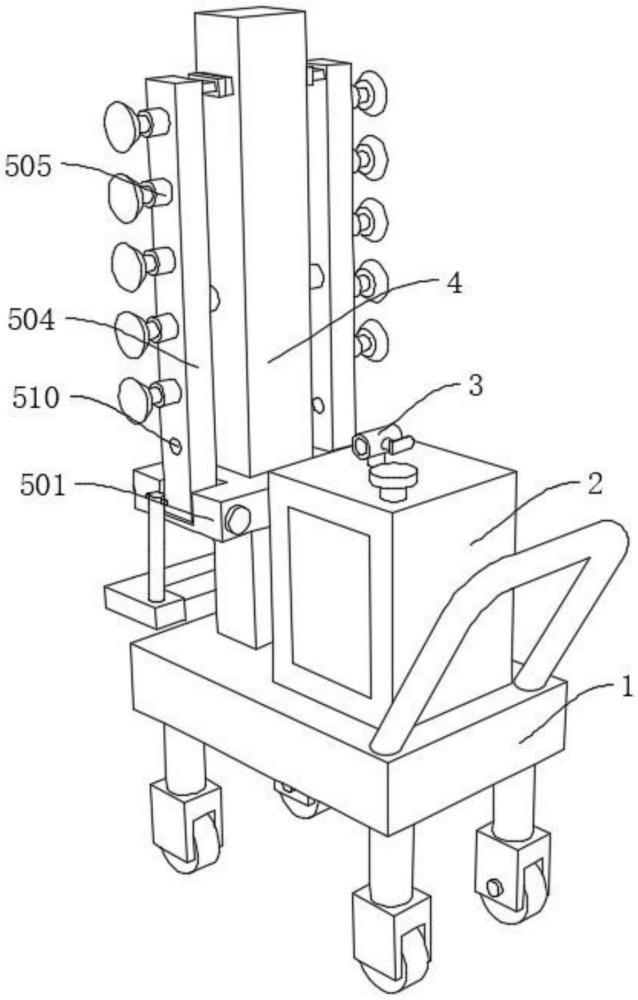

1.一種有機液肥噴灑裝置，包括移動座(1)，其特征在于：所述移動座(1)上設置有儲液箱(2)和三通閥(3)，所述儲液箱(2)與移動座(1)固定連接，所述三通閥(3)與儲液箱(2)相連通，所述移動座(1)的表面固定安裝有豎桿(4)，所述豎桿(4)上設置有噴灑單元(5)；

2.根據權利要求1所述的一種有機液肥噴灑裝置，其特征在于，所述噴灑單元(5)還包括有兩個集液管(504)和多個噴灑頭(505)，兩個所述集液管(504)均與連接套(501)轉動連接，多個所述噴灑頭(505)分別與對應集液管(504)相連通。

3.根據權利要求2所述的一種有機液肥噴灑裝置，其特征在于，所述噴灑單元(5)還包括有兩個第一磁塊(506)和兩個第二磁塊(507)，兩個所述第一磁塊(506)均與豎桿(4)固定連接，兩個所述第二磁塊(507)分別與對應集液管(504)固定連接，所述第二磁塊(507)與第一磁塊(506)相適配。

4.根據權利要求3所述的一種有機液肥噴灑裝置，其特征在于，所述噴灑單元(5)還包括有兩個連接桿(508)和u型板(509)，兩個所述連接桿(508)均與連接套(501)固定連接，所述u型板(509)固定安裝在兩個連接桿(508)之間。

5.根據權利要求4所述的一種有機液肥噴灑裝置，其特征在于，所述噴灑單元(5)還包括有兩個圓孔(510)和兩個插桿(511)，兩個所述圓孔(510)分別開設在對應集液管(504)的表面，兩個所述插桿(511)均與u型板(509)固定連接，兩個所述插桿(511)分別與對應圓孔(510)相適配。

6.根據權利要求5所述的一種有機液肥噴灑裝置，其特征在于，所述噴灑單元(5)還包括有兩個伸縮槽(512)和四個限位柱(513)，兩個所述伸縮槽(512)均開設在對應插桿(511)內，四個所述限位柱(513)分別兩兩滑動安裝在對應伸縮槽(512)內。

7.根據權利要求6所述的一種有機液肥噴灑裝置，其特征在于，所述噴灑單元(5)還包括有兩個伸縮彈簧(514)，兩個所述伸縮彈簧(514)分別設置在對應伸縮槽(512)內，所述伸縮彈簧(514)的兩端分別與對應限位柱(513)固定連接。

技術總結
本技術公開了一種有機液肥噴灑裝置，涉及有機液肥技術領域，本技術包括移動座，所述移動座上設置有儲液箱和三通閥，所述儲液箱與移動座固定連接，所述三通閥與儲液箱相連通，所述移動座的表面固定安裝有豎桿，豎桿上設置有噴灑單元，通過將集液管處于水平位置，然后在三通閥和集液管之間連接輸液管，啟動儲液箱內的泵體，便可進行噴灑施肥，通過使用多組噴灑頭同時進行作業，不僅增大了裝置的噴灑范圍，且有利于提高整體工作效率，當裝置使用完成后，解除對集液管的限位，將集液管旋轉至豎直位置，使第二磁塊與第一磁塊緊密貼合，方便對兩個集液管進行折疊，避免需多次拆裝，不僅容易增加管道與裝置之間的磨損，且操作較為費時。

技術研發人員：林清華,林清學,林元興
受保護的技術使用者：福建省初田農業科技有限公司
技術研發日：20240606
技術公布日：2025/3/20
