本技術涉及茶葉種植領域，具體涉及到一種茶葉種植滴灌裝置。

背景技術：

1、目前主要的灌溉方式分為噴灌和滴灌兩種。茶樹的枝葉繁茂，采用噴灌方式時大多數的水分落在枝葉上，造成浪費；而滴灌能夠?qū)⑺种苯铀腿氩铇?shù)的根部，水分利用率高。目前茶園的滴灌裝置大多采用開孔的滴灌帶直接鋪設于土壤表層，結構單一，不能針對茶樹的樹齡調節滴灌的水流量。

2、申請?zhí)枮?02123014368.8的中國實用新型專利提出一種茶葉種植滴灌裝置，但是仍存在一定不足：

3、一、其滴灌孔的位置是固定的，不能夠隨意的更換滴灌的位置，并且其滴灌孔位于地面上側，滴落至地面上時仍然存在一部分的水分蒸發，水分利用率仍不夠高；

4、二、其采用電機進行流量控制，但是電機往往還需要配備減速器、電線等結構，導致整體結構較為復雜，滴灌成本高，不利于大面積的設置；

5、三、采用插桿的方式無法保證外筒體豎直插入，可能導致外筒體傾斜。

6、據此，本實用新型提出一種茶葉種植滴灌裝置。

技術實現思路

1、為了克服上述現有技術中的缺陷，本實用新型提供了一種茶葉種植滴灌裝置，通過設置支腳以及固定銷，便于外筒體的豎直安裝；通過設置調節螺栓，能夠便捷的實現手動流量調節，無需使用電機帶動，結構簡單，成本低，適合大面積應用；通過插頭部與軟管實現對滴灌位置的任意調整，并且插頭部直接插入泥土使用，能夠進一步減小水分的蒸發，提高水分利用率。

2、技術方案

3、一種茶葉種植滴灌裝置，包括外筒體，所述外筒體上連接有進水管，所述進水管與所述外筒體內部的高壓室連通，所述高壓室的下側設置有篩板，所述篩板的下側設置有位于所述外筒體內部的緩沖室，所述緩沖室的下側設置有緩沖板，所述緩沖板的下側設置有儲水室，所述儲水室連接有能夠便捷控制流量的滴灌機構。

4、進一步的，所述滴灌機構包括固設于所述外筒體且與所述儲水室連通的連接管，所述連接管內設置有與所述儲水室連通的粗管段，所述粗管段連通有位于所述連接管內部的細管段。

5、進一步的，所述細管段螺紋連接有第一接頭，所述第一接頭連接有軟管，所述軟管的另一端連接有第二接頭。

6、進一步的，所述第二接頭的另一端螺紋連接有能夠插入泥土的插頭部。

7、進一步的，所述插頭部上設置有穿孔，所述穿孔內設置有用于防泥堵塞的金屬隔網。

8、進一步的，所述細管段的頂面內設置有控制室，所述控制室內滑動連接有能夠控制所述細管段通水截面大小的擋塊。

9、進一步的，所述連接管上貫穿并螺紋連接有調節螺栓，所述調節螺栓的下端轉動連接于所述擋塊，所述連接管的上端面設置有接口，所述接口上連接有防護蓋。

10、進一步的，所述外筒體的底面設置有若干個支腳，所述支腳上能夠插入有固定銷。

11、有益效果

12、本實用新型與現有技術相比，具有以下有益效果：通過設置支腳以及固定銷，便于外筒體的豎直安裝；通過設置調節螺栓，能夠便捷的實現手動流量調節，無需使用電機帶動，結構簡單，成本低，適合大面積應用；通過插頭部與軟管實現對滴灌位置的任意調整，并且插頭部直接插入泥土使用，能夠進一步減小水分的蒸發，提高水分利用率。

技術特征：

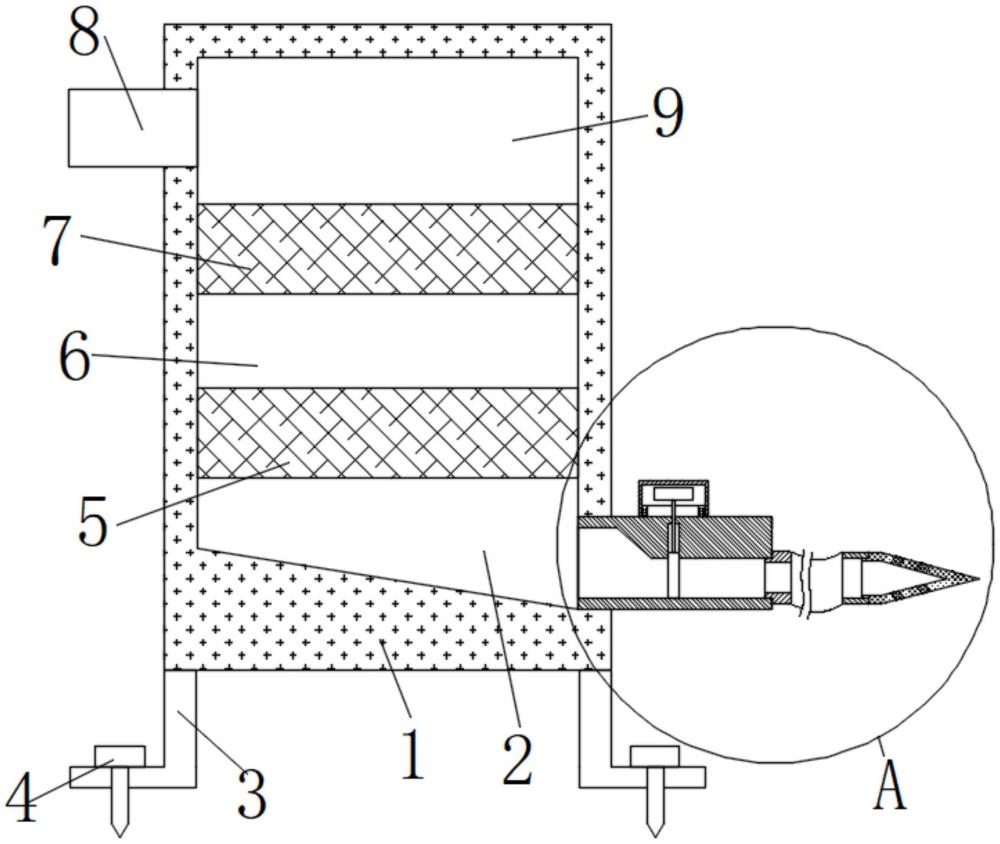

1.一種茶葉種植滴灌裝置，其特征在于：包括外筒體(1)，所述外筒體(1)上連接有進水管(8)，所述進水管(8)與所述外筒體(1)內部的高壓室(9)連通，所述高壓室(9)的下側設置有篩板(7)，所述篩板(7)的下側設置有位于所述外筒體(1)內部的緩沖室(6)，所述緩沖室(6)的下側設置有緩沖板(5)，所述緩沖板(5)的下側設置有儲水室(2)，所述儲水室(2)連接有能夠便捷控制流量的滴灌機構(900)。

2.根據權利要求1所述的一種茶葉種植滴灌裝置，其特征在于：所述滴灌機構(900)包括固設于所述外筒體(1)且與所述儲水室(2)連通的連接管(16)，所述連接管(16)內設置有與所述儲水室(2)連通的粗管段(18)，所述粗管段(18)連通有位于所述連接管(16)內部的細管段(23)。

3.根據權利要求2所述的一種茶葉種植滴灌裝置，其特征在于：所述細管段(23)螺紋連接有第一接頭(14)，所述第一接頭(14)連接有軟管(13)，所述軟管(13)的另一端連接有第二接頭(12)。

4.根據權利要求3所述的一種茶葉種植滴灌裝置，其特征在于：所述第二接頭(12)的另一端螺紋連接有能夠插入泥土的插頭部(11)。

5.根據權利要求4所述的一種茶葉種植滴灌裝置，其特征在于：所述插頭部(11)上設置有穿孔(15)，所述穿孔(15)內設置有用于防泥堵塞的金屬隔網(10)。

6.根據權利要求5所述的一種茶葉種植滴灌裝置，其特征在于：所述細管段(23)的頂面內設置有控制室(19)，所述控制室(19)內滑動連接有能夠控制所述細管段(23)通水截面大小的擋塊(17)。

7.根據權利要求6所述的一種茶葉種植滴灌裝置，其特征在于：所述連接管(16)上貫穿并螺紋連接有調節螺栓(20)，所述調節螺栓(20)的下端轉動連接于所述擋塊(17)，所述連接管(16)的上端面設置有接口(22)，所述接口(22)上連接有防護蓋(21)。

8.根據權利要求7所述的一種茶葉種植滴灌裝置，其特征在于：所述外筒體(1)的底面設置有若干個支腳(3)，所述支腳(3)上能夠插入有固定銷(4)。

技術總結
本技術公開了一種茶葉種植滴灌裝置，包括外筒體，所述外筒體上連接有進水管，所述進水管與所述外筒體內部的高壓室連通，所述高壓室的下側設置有篩板，所述篩板的下側設置有位于所述外筒體內部的緩沖室，所述緩沖室的下側設置有緩沖板，所述緩沖板的下側設置有儲水室，所述儲水室連接有能夠便捷控制流量的滴灌機構，通過設置支腳以及固定銷，便于外筒體的豎直安裝；通過設置調節螺栓，能夠便捷的實現手動流量調節，無需使用電機帶動，結構簡單，成本低，適合大面積應用；通過插頭部與軟管實現對滴灌位置的任意調整，并且插頭部直接插入泥土使用，能夠進一步減小水分的蒸發，提高水分利用率。

技術研發人員：嚴始紅
受保護的技術使用者：淳安鳩坑綠春茶葉有限公司
技術研發日：20240627
技術公布日：2025/4/24
