本技術涉及菠蘿采摘，具體涉及一種氣動菠蘿采摘機械手。

背景技術：

1、目前，菠蘿采摘仍多依賴于人工采收的方式。由于菠蘿外表皮有明顯網格狀紋理，菠蘿果實上端的冠芽及葉片邊緣帶有較多芒刺等物理特征，人工采摘時需穿戴護具避免劃傷，存在采摘難度大、作業效率低等問題，無法滿足現代化菠蘿產業的發展需求。

2、為了解決上述問題，通過菠蘿采摘設備實現菠蘿自動采摘，但是，現有的菠蘿采摘設備的菠蘿采摘末端執行機構無法自適應不同大小的菠蘿果實，不能有效包絡菠蘿果實并對菠蘿果實進行穩定夾持，因此，在采摘過程中會對菠蘿果實造成機械損傷，減少菠蘿果實貯藏壽命。

技術實現思路

1、本實用新型的目的在于克服上述存在的問題，提供一種氣動菠蘿采摘機械手，該機械手能夠根據菠蘿果實的大小進行自適應夾持，并且能夠有效包絡菠蘿果實，實現穩定夾持，從而實現菠蘿的低損、無損采收，提高采摘效率。

2、本實用新型的目的通過以下技術方案實現：

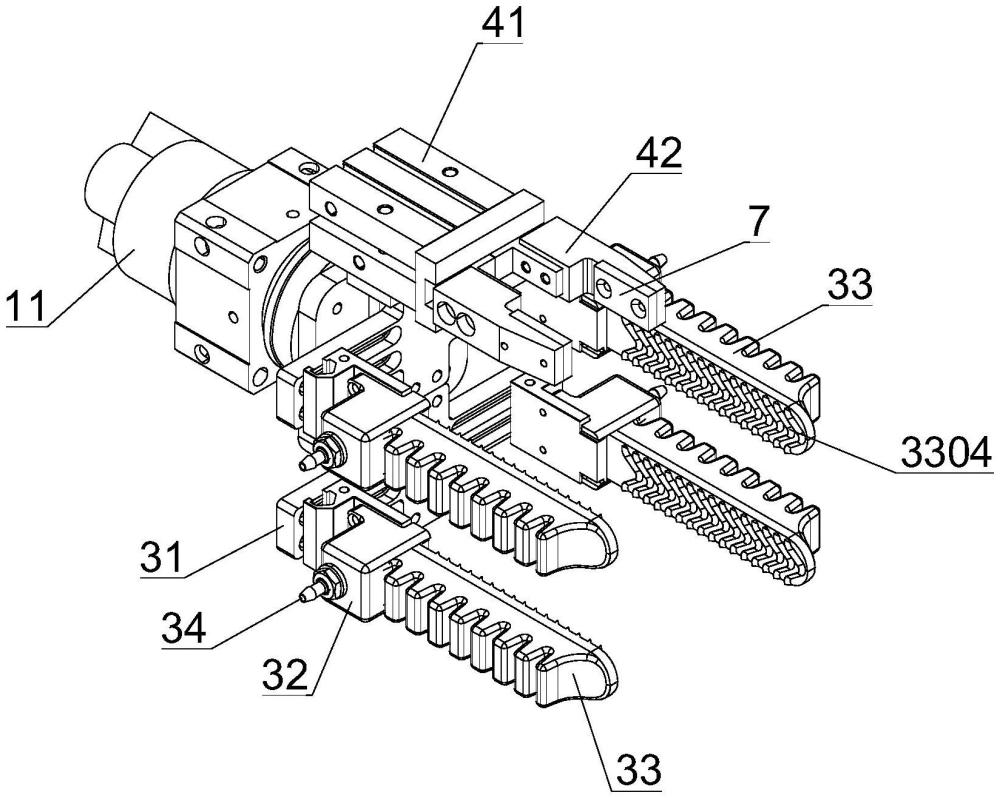

3、一種氣動菠蘿采摘機械手，包括夾持裝置以及用于驅動夾持裝置進行旋轉的轉動驅動裝置；其中，所述夾持裝置包括安裝板、設置在所述安裝板上用于夾持菠蘿果實的氣動柔性手機構以及用于夾持菠蘿果實的冠芽的夾持機構；所述夾持機構位于氣動柔性手機構的上方，所述轉動驅動裝置的驅動端與所述安裝板連接；其中，

4、所述氣動柔性手機構包括多組沿著豎直方向排列的氣動柔性手組件，每組氣動柔性手組件均包括手指固定板以及設置在所述手指固定板上且相對設置的兩個夾持手指；所述夾持手指包括設置在所述手指固定板上的手指固定殼、設置在所述手指固定殼上的柔性手指，所述柔性手指的內部設置有氣腔。

5、上述氣動菠蘿采摘機械手的工作原理是：

6、采摘時，通過空氣驅動器充入空氣至柔性手指的氣腔中，在柔性手指的柔性作用下，氣腔會膨脹，進而使得柔性手指實現開合動作，將菠蘿果實穩定夾持，由于柔性手指通過膨脹方式夾持，柔性手指很好地適應菠蘿果實的大小，柔性手指可以根據菠蘿果實的形狀自適應調整其形狀，且對菠蘿果實起到很好的緩沖作用，柔性手指能夠包絡菠蘿果實，防止菠蘿果實損傷；與此同時，夾持機構還能對菠蘿果實的冠芽進行夾持，進一步提高了夾持的穩定性，夾持完成后，通過轉動驅動裝置驅動整個夾持裝置旋轉，被夾持的菠蘿果實也一同發生轉動，通過轉動驅動裝置施加折斷力矩完成果莖分離，從而實現菠蘿的采收。

7、本實用新型的一個優選方案，其中，所述夾持機構為夾爪氣缸，所述夾爪氣缸包括設置在所述安裝板上端的氣缸以及設置在所述氣缸上的兩個夾爪。上述結構中，通過氣缸可以驅動兩個夾爪相互分離以及相互靠近，從而實現張開與夾持動作，可對菠蘿果實的冠芽進行夾持。

8、優選地，所述手指固定殼上設有手指氣閥，所述手指氣閥的一端與所述氣腔連通，所述手指氣閥的另一端與空氣驅動器連接。通過設置手指氣閥，可以控制氣流的通斷，從而實現氣動柔性手機構夾持動作；具體地，當手指氣閥打開時，空氣驅動器驅動的氣體進入柔性手指的氣腔中，使得柔性手指發生膨脹變形，從而對菠蘿果實進行夾持，夾持穩定后，可以關閉手指氣閥，保證夾持穩定；采摘完成后，空氣驅動器停止工作，打開手指氣閥，將柔性手指的氣腔中的氣體排出，即可松開菠蘿果實。

9、優選地，所述柔性手指包括位于內側的豎直部以及位于外側的鋸齒部。上述結構中，豎直部呈豎直設置，使得豎直部的高度較大，在正壓工況時，通過手指氣閥把高壓氣流充入柔性手指內的氣腔中，由于豎直部高度較大，水平方向的厚度較小，限制了柔性手指在豎直方向上的彎曲變形，同時氣腔中的壓縮氣體沿著氣體流動方向發生膨脹，在鋸齒部的膨脹下，會使得柔性手指朝著內側彎曲，從而將菠蘿果實包絡、夾持；當釋放氣腔中的壓縮氣體，豎直部會恢復變形，整個柔性手指將會恢復原狀，實現了柔性手指的打開動作；通過控制氣腔中壓縮氣體的壓力，實現氣動柔性手機構對菠蘿果實夾持包絡的開合運動。

10、優選地，所述柔性手指的內側面上設有凸起紋理。具體地，凸起紋理設置在豎直部的側面上，其目的在于，提高柔性手指與菠蘿果實之間的摩擦力，保證了夾持的穩定性。

11、優選地，所述手指固定板與所述手指固定殼之間設有連接座；所述連接座的一端設有錐形鍵槽，所述連接座的另一端與所述手指固定殼固定連接；所述手指固定板上設有滑槽，所述錐形鍵槽通過緊固件鎖緊安裝在滑槽上。采用上述結構，通過緊固件，可以很好地調節連接座的安裝位置，從而實現柔性手指的位置；根據菠蘿果實的大小，手動調節兩個柔性手指之間的距離。

12、優選地，所述安裝板上設有連接板，所述氣缸以及手指固定板均安裝在所述連接板上。通過設置連接板，便于夾持機構以及氣動柔性手機構的安裝。

13、優選地，所述氣動柔性手組件的數量為兩組。通過設置兩組氣動柔性手組件，即柔性手指的數量為四個，兩組氣動柔性手組件可分別對菠蘿果實的上端和下端進行夾持，配合夾持機構對冠芽的夾持，可以提高夾持的穩定性。

14、優選地，所述夾爪的內側設有柔性體。其目的在于，在夾持時，柔性體具有緩沖效果，可以減少對冠芽的損傷。

15、優選地，所述轉動驅動裝置為葉片式擺動氣缸。通過設置葉片式擺動氣缸，在夾持機構與氣動柔性手機構穩定夾持菠蘿后，利用壓縮空氣驅動葉片式擺動氣缸內部的葉片，通過旋轉運動來實現扭矩輸出，最終折斷菠蘿莖稈，實現果莖分離，完成采摘；夾持機構與氣動柔性手機構均采用氣動，葉片式擺動氣缸也采用氣動可以很好利用空氣驅動器的動力，驅動方式更加簡單，結構變得非常緊湊。

16、本實用新型與現有技術相比具有以下有益效果：

17、1、本實用新型中的氣動菠蘿采摘機械手，由于柔性手指通過膨脹方式夾持，柔性手指很好地適應菠蘿果實的大小，柔性手指可以根據菠蘿果實的形狀自適應調整其形狀，且對菠蘿果實起到很好的緩沖作用，柔性手指能夠包絡菠蘿果實，防止菠蘿果實損傷。

18、2、本實用新型中的氣動菠蘿采摘機械手，夾持機構還能對菠蘿果實的冠芽進行夾持，進一步提高了夾持的穩定性。

19、3、本實用新型中的氣動菠蘿采摘機械手，氣動柔性手機構的結構簡單，便于控制，且具有體積小，質量輕的優點。

20、4、本實用新型中的氣動菠蘿采摘機械手，柔性手指包絡保護菠蘿果實，夾持機構夾持冠芽，通過轉動驅動裝置施加力矩的采摘方式，更符合菠蘿的農藝性狀。

21、5、本實用新型中的菠蘿仿形采摘機械手，可以實現自動化采摘，提高菠蘿采摘大規模無人化作業的可能，提高了作業效率，推動了菠蘿采摘產業的自動化程度。

22、6、本實用新型中的氣動菠蘿采摘機械手，轉動驅動裝置可以提供特定角度范圍內的旋轉運動，便于精準控制采摘。

技術特征：

1.一種氣動菠蘿采摘機械手，其特征在于，包括夾持裝置以及用于驅動夾持裝置進行旋轉的轉動驅動裝置；其中，所述夾持裝置包括安裝板、設置在所述安裝板上用于夾持菠蘿果實的氣動柔性手機構以及用于夾持菠蘿果實的冠芽的夾持機構；所述夾持機構位于氣動柔性手機構的上方，所述轉動驅動裝置的驅動端與所述安裝板連接；其中，

2.根據權利要求1所述的一種氣動菠蘿采摘機械手，其特征在于，所述夾持機構為夾爪氣缸，所述夾爪氣缸包括設置在所述安裝板上端的氣缸以及設置在所述氣缸上的兩個夾爪。

3.根據權利要求1所述的一種氣動菠蘿采摘機械手，其特征在于，所述手指固定殼上設有手指氣閥，所述手指氣閥的一端與所述氣腔連通，所述手指氣閥的另一端與空氣驅動器連接。

4.根據權利要求1所述的一種氣動菠蘿采摘機械手，其特征在于，所述柔性手指包括位于內側的豎直部以及位于外側的鋸齒部。

5.根據權利要求4所述的一種氣動菠蘿采摘機械手，其特征在于，所述柔性手指的內側面上設有凸起紋理。

6.根據權利要求1所述的一種氣動菠蘿采摘機械手，其特征在于，所述手指固定板與所述手指固定殼之間設有連接座；所述連接座的一端設有錐形鍵槽，所述連接座的另一端與所述手指固定殼固定連接；所述手指固定板上設有滑槽，所述錐形鍵槽通過緊固件鎖緊安裝在滑槽上。

7.根據權利要求2所述的一種氣動菠蘿采摘機械手，其特征在于，所述安裝板上設有連接板，所述氣缸以及手指固定板均安裝在所述連接板上。

8.根據權利要求1所述的一種氣動菠蘿采摘機械手，其特征在于，所述氣動柔性手組件的數量為兩組。

9.根據權利要求2所述的一種氣動菠蘿采摘機械手，其特征在于，所述夾爪的內側設有柔性體。

10.根據權利要求1所述的一種氣動菠蘿采摘機械手，其特征在于，所述轉動驅動裝置為葉片式擺動氣缸。

技術總結
本技術公開一種氣動菠蘿采摘機械手，包括夾持裝置以及轉動驅動裝置；所述夾持裝置包括安裝板、設置在所述安裝板上用于夾持菠蘿果實的氣動柔性手機構以及用于夾持菠蘿果實的冠芽的夾持機構；所述轉動驅動裝置的驅動端與所述安裝板連接；所述氣動柔性手機構包括多組氣動柔性手組件，每組氣動柔性手組件均包括手指固定板以及設置在所述手指固定板上且相對設置的兩個夾持手指；所述夾持手指包括設置在所述手指固定板上的手指固定殼、設置在所述手指固定殼上的柔性手指，所述柔性手指的內部設置有氣腔。該機械手能夠根據菠蘿果實的大小進行自適應夾持，并且能夠有效包絡菠蘿果實，實現穩定夾持，從而實現菠蘿的低損、無損采收，提高采摘效率。

技術研發人員：李杰浩,吳浩楠,劉宏鮮,李城林,盧家歡
受保護的技術使用者：華南農業大學
技術研發日：20240704
技術公布日：2025/4/24
