本技術涉及農業灌溉，尤其涉及一種噴灌設備。

背景技術：

1、農業灌溉方式一般可分為傳統的地面灌溉、普通噴灌以及微灌。傳統地面灌溉包括畦灌、溝灌、淹灌和漫灌，但這類灌溉方式往往耗水量大、水的利用力較低，另外，普通噴灌技術是目前中國農業生產中較普遍的灌溉方式。噴灌設備是將具有一定壓力的水，通過專用機具設備由噴頭噴射到空中，散成細小水滴灑落在田間，供給農作物和花卉苗木等植物對水分的需求。

2、現有的噴管設備直接與水管連接，將水噴灑到田間實現灌溉，這個過程中只能噴灑水霧，如果需要對農作物打藥還需要另外的設備進行噴藥，所以噴管設備無法實現灌溉和打藥同時進行，具有一定的局限性。其次，目前的噴管設備都是固定在一個地方使用，噴灑角度和噴灑范圍有限。因此，本實用新型針對上述缺點，提出一種噴灌設備。

技術實現思路

1、本實用新型的目的是解決現有技術中存在的缺點，而提出的一種噴灌設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種噴灌設備，包括車板，所述車板上表面一側固定有水泵，所述車板遠離水泵一側安裝有支撐組件，所述支撐組件頂端安裝有噴管，所述水泵的進液口和出液口分別固定連接有抽水管和排水管，所述排水管中部固定連接有三通，所述排水管另一端與噴管共同固定連接有軟管，所述車板上表面且位于排水管上方設有加藥罐，所述加藥罐下表面與車板上表面共同固定連接有多個支撐腳，所述加藥罐底端固定連接有加藥管，所述加藥管底端與三通連通，所述加藥罐頂端安裝有攪拌組件和加壓組件。

3、進一步的，所述車板下表面安裝有多個車輪。

4、進一步的，所述支撐組件包括固定于車板上表面的立桿，所述立桿頂端固定安裝有球鉸，且球鉸轉動端與噴管下表面固定連接，所述噴管外側壁固定有兩個把手。

5、進一步的，所述加藥管中部固定安裝有單向閥。

6、進一步的，所述加壓組件包括固定于加藥罐上表面的氣泵，所述氣泵出氣口固定連接有充氣管，所述充氣管另一端與加藥罐內部連通，所述加藥罐側壁安裝有壓力表。

7、進一步的，所述加藥罐頂壁設置有加藥口，且加藥口頂端通過螺紋連接有密封蓋。

8、進一步的，所述攪拌組件包括固定于加藥罐上表面的電機，所述電機底部驅動端固定連接有豎軸，所述豎軸穿過加藥罐頂壁固定連接有攪拌葉。

9、本實用新型的有益效果：

10、1、本實用新型在使用時，該一種噴灌設備，設置車板、水泵、噴管、加藥罐、攪拌組件和加壓組件，加藥罐底部的加藥管通過三通與排水管連通，當水泵將水抽入噴管中進行噴灌時，可以通過加藥管將加藥罐內的藥液注入排水管中，使得藥液隨水流一起從噴管噴出，從而在噴灌的時候完成打藥工作，實現了一機多用的功能。

11、2、本實用新型在使用時，該一種噴灌設備，設置支撐組件，支撐組件包括立桿和球鉸，噴管固定于球鉸頂部，因此通過噴管噴水時，噴管可以在立桿頂部實現多方向自由轉動，提高噴管的噴灑范圍。

技術特征：

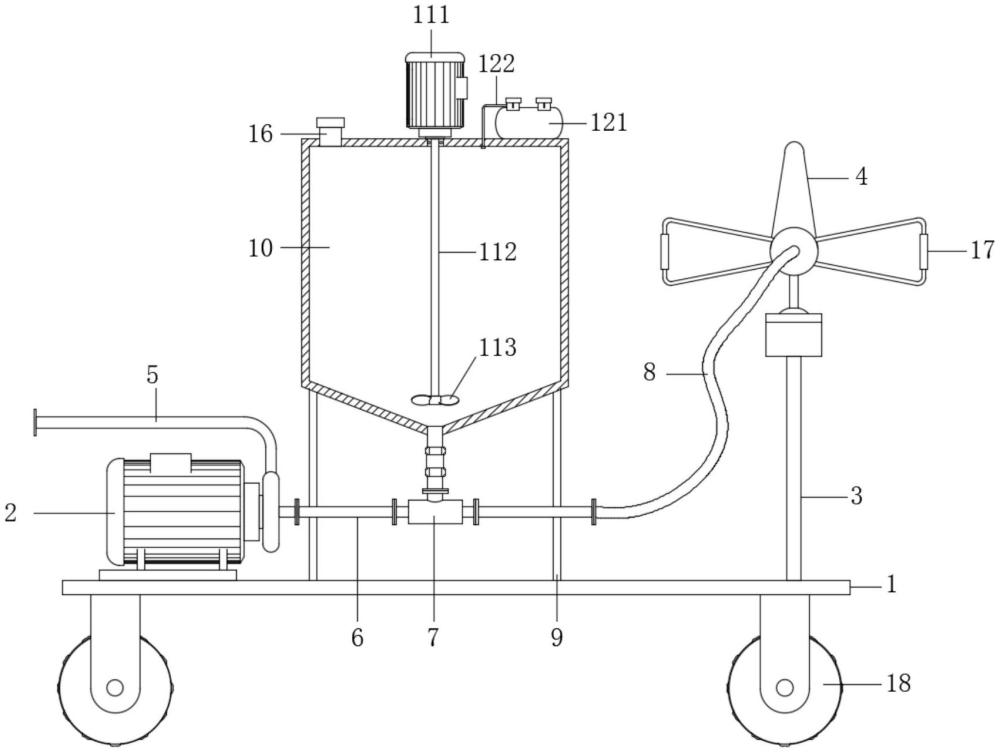

1.一種噴灌設備，包括車板(1)，其特征在于：所述車板(1)上表面一側固定有水泵(2)，所述車板(1)遠離水泵(2)一側安裝有支撐組件(3)，所述支撐組件(3)頂端安裝有噴管(4)，所述水泵(2)的進液口和出液口分別固定連接有抽水管(5)和排水管(6)，所述排水管(6)中部固定連接有三通(7)，所述排水管(6)另一端與噴管(4)共同固定連接有軟管(8)，所述車板(1)上表面且位于排水管(6)上方設有加藥罐(10)，所述加藥罐(10)下表面與車板(1)上表面共同固定連接有多個支撐腳(9)，所述加藥罐(10)底端固定連接有加藥管(13)，所述加藥管(13)底端與三通(7)連通，所述加藥罐(10)頂端安裝有攪拌組件(11)和加壓組件(12)。

2.根據權利要求1所述的一種噴灌設備，其特征在于：所述車板(1)下表面安裝有多個車輪(18)。

3.根據權利要求1所述的一種噴灌設備，其特征在于：所述支撐組件(3)包括固定于車板(1)上表面的立桿(31)，所述立桿(31)頂端固定安裝有球鉸(32)，且球鉸(32)轉動端與噴管(4)下表面固定連接，所述噴管(4)外側壁固定有兩個把手(17)。

4.根據權利要求1所述的一種噴灌設備，其特征在于：所述加藥管(13)中部固定安裝有單向閥(14)。

5.根據權利要求1所述的一種噴灌設備，其特征在于：所述加壓組件(12)包括固定于加藥罐(10)上表面的氣泵(121)，所述氣泵(121)出氣口固定連接有充氣管(122)，所述充氣管(122)另一端與加藥罐(10)內部連通，所述加藥罐(10)側壁安裝有壓力表(15)。

6.根據權利要求1所述的一種噴灌設備，其特征在于：所述加藥罐(10)頂壁設置有加藥口(16)，且加藥口(16)頂端通過螺紋連接有密封蓋。

7.根據權利要求1所述的一種噴灌設備，其特征在于：所述攪拌組件(11)包括固定于加藥罐(10)上表面的電機(111)，所述電機(111)底部驅動端固定連接有豎軸(112)，所述豎軸(112)穿過加藥罐(10)頂壁固定連接有攪拌葉(113)。

技術總結
本技術公開了一種噴灌設備，包括車板，所述車板上表面一側固定有水泵，所述車板遠離水泵一側安裝有支撐組件，所述支撐組件頂端安裝有噴管，所述水泵的進液口和出液口分別固定連接有抽水管和排水管，所述排水管中部固定連接有三通，所述排水管另一端與噴管共同固定連接有軟管，所述車板上表面且位于排水管上方設有加藥罐。本技術中，設置車板、水泵、噴管、加藥罐、攪拌組件和加壓組件，加藥罐底部的加藥管通過三通與排水管連通，當水泵將水抽入噴管中進行噴灌時，可以通過加藥管將加藥罐內的藥液注入排水管中，使得藥液隨水流一起從噴管噴出，從而在噴灌的時候完成打藥工作，實現了一機多用的功能。
