本技術涉及松土器結構的，具體為一種挖機用小型松土器。

背景技術：

1、松土器在農業生產上是常用的工具，隨這科技的發展農業上講可以更好的疏松土壤，提高土壤的蓄水能力，改善土壤營養條件，提高土壤有效肥力，消除雜草等從而提高作物的產量。

2、現有如中國專利公告號為cn212992899u的一種挖機用小型松土器，其耙齒套設在齒座上，耙齒的套筒略大于齒座的安裝座并且通過一橫向銷軸將耙齒安裝在齒座上，耙齒在松土?xí)r在拉力的作用下耙齒的角度始終傾斜向下使松土器向土壤更深層扎進，松土結束后在收放松土器時耙齒可以向上活動避免耙齒突然與硬地面接觸損壞耙齒；所述齒座與松土器主體通過凹槽和凸起相配合并且通過一豎向銷軸安裝在松土器主體上，齒座可以在松土器主體上左右微調，在松土?xí)r遇到土中的石塊時可耙齒可以左右微調避開土中的石頭不會將耙齒損壞。

3、但該裝置僅能實現該松土器與挖機安裝部位的固定安裝，其適用范圍較局限。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了設置了可以翻轉調節與固定的安裝機構，便于在安裝恒定狀態下，適應不同方位使用，提高實用性的一種挖機用小型松土器。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種挖機用小型松土器，包括安裝套架、穿孔、弧狀穿槽、螺紋套、頂撐螺桿、頂撐擰手、安裝螺栓、安裝螺母、防松墊片、松土器主體和耙齒，所述安裝套架前部橫向設置有穿孔，安裝套架后部設置有弧狀穿槽，安裝套架后側中部與螺紋套外側相連接，螺紋套內壁與頂撐螺桿外壁螺裝連接，頂撐螺桿底端與頂撐擰手頂端中部相連接，兩組安裝螺栓分別活動穿過穿孔和弧狀穿槽，且安裝螺栓外側與安裝螺母內側可拆卸螺裝，安裝螺栓內側還設置有防松墊片，安裝套架底端縱向中部與松土器主體頂端相連接，松土器主體下部前側設置有耙齒。

5、優選的，還包括限位片，所述頂撐螺桿頂端與限位片底端中部相連接。

6、優選的，還包括接觸墊，所述限位片頂端與接觸墊底端相連接。

7、優選的，還包括加固架，所述安裝套架底端的橫向中側與加固架頂端相連接，加固架內側分別與松土器主體左右端的中上側相連接。

8、優選的，還包括通過槽，所述耙齒左右部內側分別設置有一組通過槽。

9、優選的，所述安裝套架、松土器主體和耙齒均為硬質不銹鋼合金材質，且表面涂漆。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種挖機用小型松土器，具備以下有益效果：

12、將安裝套架套在挖機的安裝部位，分別經穿孔和弧狀穿槽與之對應后，可將一組安裝螺栓穿過穿孔及安裝部位孔，由防松墊片設置在內部，經安裝螺母在安裝螺栓外側螺裝不擰緊，并將另一組安裝螺栓穿過弧狀穿槽及安裝部位孔，同樣經防松墊片設置在內部，經安裝螺母在安裝螺栓外側螺裝不擰緊，之后擰動頂撐擰手，使頂撐螺桿轉動，頂撐螺桿經與螺紋套螺裝配合，使頂撐螺桿對安裝部位的底側頂撐，進而以穿孔內的安裝螺栓為軸，使弧狀穿槽在其安裝螺栓外側活動，從而經安裝套架連接松土器主體和耙齒偏移至相應角度方位，后分別將兩組安裝螺母在相應安裝螺栓外側螺裝擰緊，并由防松墊片在內部頂撐防松，使松土器主體和耙齒以該角度方位固定，從而方便松土，設置了可以翻轉調節與固定的安裝機構，便于在安裝恒定狀態下，適應不同方位使用，提高實用性。

技術特征：

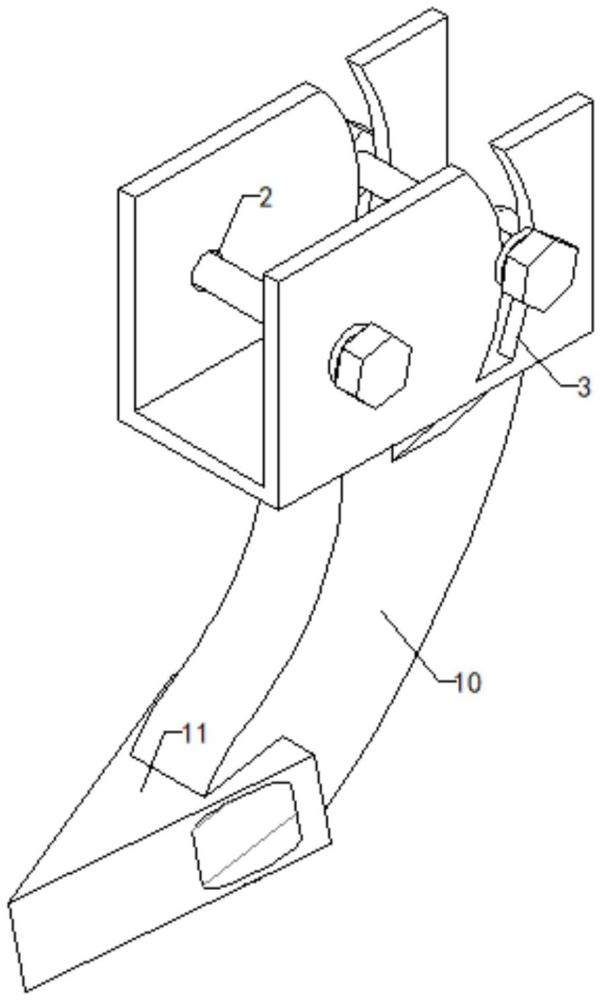

1.一種挖機用小型松土器，其特征在于，包括安裝套架(1)、穿孔(2)、弧狀穿槽(3)、螺紋套(4)、頂撐螺桿(5)、頂撐擰手(6)、安裝螺栓(7)、安裝螺母(8)、防松墊片(9)、松土器主體(10)和耙齒(11)，所述安裝套架(1)前部橫向設置有穿孔(2)，安裝套架(1)后部設置有弧狀穿槽(3)，安裝套架(1)后側中部與螺紋套(4)外側相連接，螺紋套(4)內壁與頂撐螺桿(5)外壁螺裝連接，頂撐螺桿(5)底端與頂撐擰手(6)頂端中部相連接，兩組安裝螺栓(7)分別活動穿過穿孔(2)和弧狀穿槽(3)，且安裝螺栓(7)外側與安裝螺母(8)內側可拆卸螺裝，安裝螺栓(7)內側還設置有防松墊片(9)，安裝套架(1)底端縱向中部與松土器主體(10)頂端相連接，松土器主體(10)下部前側設置有耙齒(11)。

2.根據權利要求1所述的挖機用小型松土器，其特征在于：還包括限位片(12)，所述頂撐螺桿(5)頂端與限位片(12)底端中部相連接。

3.根據權利要求2所述的挖機用小型松土器，其特征在于：還包括接觸墊(13)，所述限位片(12)頂端與接觸墊(13)底端相連接。

4.根據權利要求1所述的挖機用小型松土器，其特征在于：還包括加固架(14)，所述安裝套架(1)底端的橫向中側與加固架(14)頂端相連接，加固架(14)內側分別與松土器主體(10)左右端的中上側相連接。

5.根據權利要求1所述的挖機用小型松土器，其特征在于：還包括通過槽(15)，所述耙齒(11)左右部內側分別設置有一組通過槽(15)。

6.根據權利要求1所述的挖機用小型松土器，其特征在于：所述安裝套架(1)、松土器主體(10)和耙齒(11)均為硬質不銹鋼合金材質，且表面涂漆。

技術總結
本技術涉及松土器結構的技術領域，特別是涉及一種挖機用小型松土器，其設置了可以翻轉調節與固定的安裝機構，便于在安裝恒定狀態下，適應不同方位使用，提高實用性；包括安裝套架、穿孔、弧狀穿槽、螺紋套、頂撐螺桿、頂撐擰手、安裝螺栓、安裝螺母、防松墊片、松土器主體和耙齒，所述安裝套架前部橫向設置有穿孔，安裝套架后部設置有弧狀穿槽，安裝套架后側中部與螺紋套外側相連接，頂撐螺桿底端與頂撐擰手頂端中部相連接，兩組安裝螺栓分別活動穿過穿孔和弧狀穿槽，且安裝螺栓外側與安裝螺母內側可拆卸螺裝，安裝螺栓內側還設置有防松墊片，安裝套架底端縱向中部與松土器主體頂端相連接，松土器主體下部前側設置有耙齒。

技術研發人員：李世瑋,翟金杰,翟金彪,楊曉峰
受保護的技術使用者：華杰羽（威海）機械科技有限公司
技術研發日：20240716
技術公布日：2025/4/24
