本技術屬于草莓栽培，尤其涉及一種草莓旋轉式栽培裝置。

背景技術：

1、草莓作為一種廣受歡迎的水果，以其獨特的外觀、鮮美的口感和豐富的營養價值受到全球消費者的喜愛，草莓的外觀通常呈心形，色澤鮮紅，果肉多汁，帶有濃郁的水果芳香，這使得草莓在市場上具有很高的競爭力。草莓的栽培在世界范圍內均有所分布，尤以中國各地和歐洲地區栽培廣泛。草莓的品種繁多，據統計已有超過2000多個品種，這些品種在口感、色澤、產量和抗病性等方面存在顯著的差異，以滿足不同消費者和種植戶的需求。

2、在草莓栽培過程中，為了提高土地的利用率和節省空間，許多農戶采用多層設計的架子對草莓進行栽培，這種多層栽培方式確實能夠有效地利用空間，提高草莓的產量，然而，這種傳統的多層栽培架子存在一些固有的問題，首先，由于種植架不能進行旋轉，草莓植株在生長過程中會出現光照不均勻的現象，一些草莓植株由于長期得不到充足的光照，會導致其生長緩慢、葉片發黃、果實品質下降，進而影響到后期草莓的產量和品質，其次，現有的用于栽培草莓的架子通常較為笨重，不方便進行移動，在需要對大棚進行整理、清潔或維護時，搬運這些架子會耗費大量的人力和時間。

技術實現思路

1、本實用新型提供一種草莓旋轉式栽培裝置，旨在解決上述背景技術提出的現有的草莓栽培裝置在使用時，因不能旋轉而導致部分草莓得不到充分的光照，因重量較大而不便進行移動的問題。

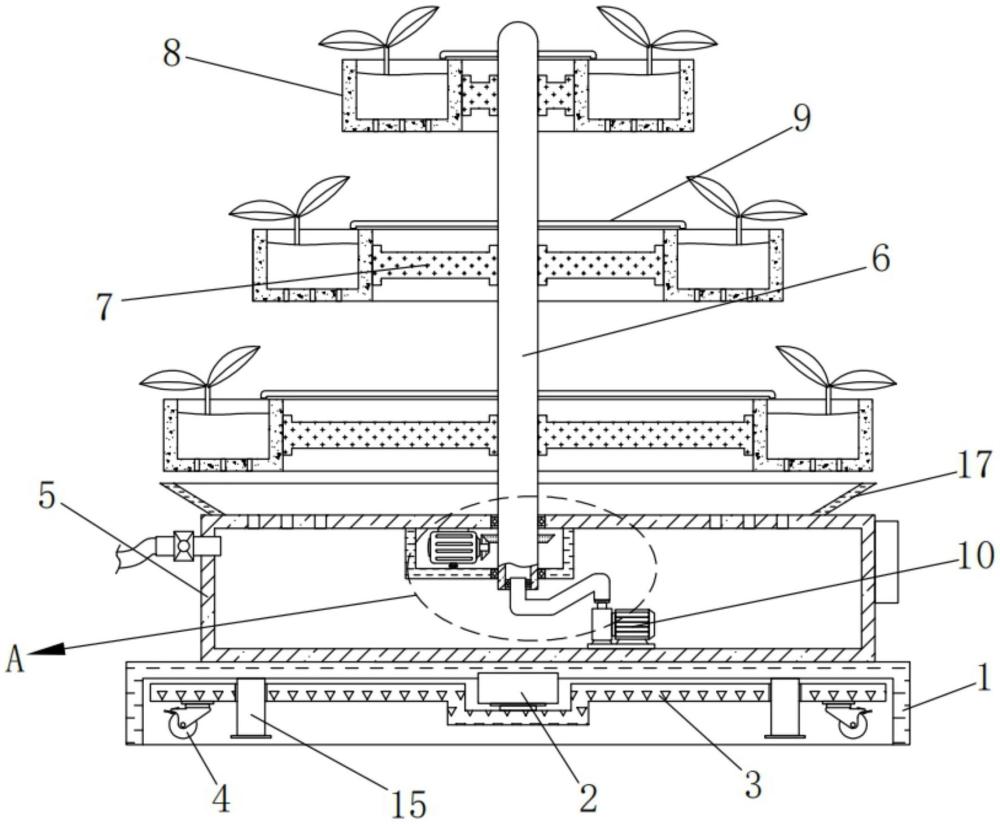

2、為解決上述問題，本實用新型是這樣實現的，一種草莓旋轉式栽培裝置，包括：底殼，所述底殼的頂部內壁上固定安裝有液壓缸，所述液壓缸的輸出桿上固定安裝有支撐板；固定安裝在所述支撐板上的多個萬向輪；固定安裝在所述底殼頂部的水箱，所述水箱上轉動安裝有支撐管，所述水箱的一側固定安裝有控制器；焊接在所述支撐管上的多個支架；分別固定安裝在多個所述支架上的多個環形板，多個所述環形板上均開設有用于栽培草莓的環形槽；固定安裝在所述支撐管上的多個澆水管；裝配在所述水箱上用于傳輸水的輸送機構；安裝在所述水箱上用于旋轉支撐管的轉動機構。

3、優選地，所述輸送機構包括：固定安裝在所述水箱底部內壁上的水泵；固定安裝在所述水泵排水端上的連接管，所述連接管的一端與所述支撐管轉動連接。

4、優選地，所述轉動機構包括：固定安裝在所述水箱頂部內壁上的減速電機，所述減速電機的輸出軸上固定套設有第一錐形齒輪；固定套設在所述支撐管上的第二錐形齒輪，所述第二錐形齒輪與所述第一錐形齒輪相嚙合。

5、優選地，所述底殼的頂部內壁上固定安裝有多個限位桿，多個所述限位桿均與所述支撐板滑動連接。

6、優選地，多個所述限位桿的底端均固定安裝有擋板，多個所述擋板均設置為圓形。

7、優選地，多個所述環形槽的底部內壁上均開設有漏水孔，所述水箱的一側固定安裝有注水管，所述注水管上設置有閥門。

8、優選地，所述水箱的頂部開設有多個進水孔，所述水箱的頂部固定安裝有罩體。

9、與相關技術相比較，本實用新型提供的草莓旋轉式栽培裝置具有如下有益效果：

10、與現有技術相比，本方案提供的草莓旋轉式栽培裝置通過從小到大設計的多個環形板，能夠防止栽培在多個環形槽中的草莓植株受到遮擋，使陽光可以與更多的草莓植株進行接觸，通過控制器的使用，能夠在白天啟動轉動機構，黑天關閉轉動機構，使轉動機構可以在白天帶動支撐管緩慢旋轉，支撐管會通過多個支架來帶動多個環形板緩慢旋轉，使得每一個草莓植株都能得到均勻的光照度，可以防止部分植株因得不到充分光照而影響到后期的產量和品質，使用效果較好，在控制器的使用下，還能定時啟動輸送機構，可以定時將水箱中的水傳輸到支撐管中，支撐管會通過多個澆水管將水排入多個環形槽當中，實現了對草莓植株的自動澆水，可為人們節省時間和體力，通過使用液壓缸，能夠對支撐板和多個萬向輪的升降進行控制，當多個萬向輪將整個裝置撐起后，便能采用外力的推動來對該裝置進行移動工作，移動較為省時省力。

技術特征：

1.一種草莓旋轉式栽培裝置，其特征在于，包括：

2.如權利要求1所述的草莓旋轉式栽培裝置，其特征在于，所述輸送機構包括：

3.如權利要求1所述的草莓旋轉式栽培裝置，其特征在于，所述轉動機構包括：

4.如權利要求1所述的草莓旋轉式栽培裝置，其特征在于，所述底殼的頂部內壁上固定安裝有多個限位桿，多個所述限位桿均與所述支撐板滑動連接。

5.如權利要求4所述的草莓旋轉式栽培裝置，其特征在于，多個所述限位桿的底端均固定安裝有擋板，多個所述擋板均設置為圓形。

6.如權利要求1所述的草莓旋轉式栽培裝置，其特征在于，多個所述環形槽的底部內壁上均開設有漏水孔，所述水箱的一側固定安裝有注水管，所述注水管上設置有閥門。

7.如權利要求1所述的草莓旋轉式栽培裝置，其特征在于，所述水箱的頂部開設有多個進水孔，所述水箱的頂部固定安裝有罩體。

技術總結
本技術適用于草莓栽培技術領域，提供了一種草莓旋轉式栽培裝置，包括底殼，所述底殼的頂部內壁上固定安裝有液壓缸，所述液壓缸的輸出桿上固定安裝有支撐板；固定安裝在所述支撐板上的多個萬向輪；固定安裝在所述底殼頂部的水箱，所述水箱上轉動安裝有支撐管，所述水箱的一側固定安裝有控制器；焊接在所述支撐管上的多個支架；分別固定安裝在多個所述支架上的多個環形板，多個所述環形板上均開設有用于栽培草莓的環形槽。本方案提供的草莓旋轉式栽培裝置解決了現有的草莓栽培裝置在使用時，因不能旋轉而導致部分草莓得不到充分的光照，且因重量較大而不便移動的問題。

技術研發人員：劉燦東,張梓晉,孫冬梅,李志祥,楊麗聰
受保護的技術使用者：云南傈鄉山奇農業科技有限公司
技術研發日：20240726
技術公布日：2025/4/24
