本技術涉及農用機械，具體的說一種玉米收獲機變速箱裝置。

背景技術：

1、玉米收獲機是在玉米成熟或接近成熟時，根據農藝要求，用機械來完成對玉米秸稈收割的作業農機具，?是針對新型能源開發和減輕農民朋友勞動強度而研究開發的一種新型農業機械，一種價格低廉適合農村小四輪普及，配套就能收割玉米秸稈的農業機械，它縮短了農民朋友的勞動周期，讓人們從繁重的體力勞動解放出來，現有的，因為玉米品種不同，玉米的秸稈有粗有細，在使用通用性的玉米收獲機時，由于摘穗輥之間的間距不可調，容易造成秸稈脫落，造成玉米收獲發生遺漏的現象，或者將秸稈擠壓斷，造成秸稈碎段一并進入玉米倉，增加了后續人工處理的步驟，增重了人們的體力勞動。

技術實現思路

1、本實用新型所要解決的技術問題是針對現有技術的不足，提供一種玉米收獲機變速箱裝置，以解決上述技術問題的至少一種。

2、本實用新型解決上述技術問題的技術方案如下：一種玉米收獲機變速箱裝置，包括殼體，所述殼體的左側通過軸承設置有輸入軸，所述輸入軸的一端設置有皮帶輪且皮帶輪設置在殼體的外側，所述輸入軸的另一端設置有第一傘齒且第一傘齒設置在殼體的內部，所述殼體的前側通過軸承設置有傘齒軸，所述傘齒軸的端部設置有第二傘齒且第二傘齒與第一傘齒嚙合，所述傘齒軸的中部設置有第一齒輪，所述殼體的前側、后側均通過軸承設置有主動軸，所述主動軸的前側設置有第二齒輪，所述第二齒輪與第一齒輪嚙合，所述殼體的前側設置有第一滑腔，所述第一滑腔內滑動連接有第一滑塊，所述殼體的前側設置有第一長槽孔，所述第一長槽孔配合安裝有第一緊固件且第一緊固件與第一滑塊通過螺紋連接，所述殼體的后側設置有第二滑腔，所述第二滑腔內滑動連接有第二滑塊，所述第一滑塊、第二滑塊均通過軸承配合設置有從動軸，所述從動軸的前側設置有第三齒輪，所述第三齒輪與第二齒輪對應設置，所述殼體的前側設置有弧形的第三滑腔，所述第三滑腔內滑動連接有第三滑塊且第三滑塊為弧形，所述殼體的前側設置有弧形的第二長槽孔，所述第二長槽孔內安裝有第二緊固件且第二緊固件與第三滑塊通過螺紋連接，所述第三滑塊通過軸承設置有齒輪軸，齒輪軸的端部設置有第四齒輪，所述第四齒輪均與第二齒輪、第三齒輪嚙合，所述第三滑腔、第三滑塊、第二長槽孔、齒輪軸的圓心重合。

3、進一步的，所述第一滑腔內設置有第一滑槽，所述第一滑塊設置有第一滑鍵，所述第一滑槽與第一滑鍵滑動配合設置。

4、進一步的，所述第二滑腔內設置有第二滑槽，所述第二滑塊設置有第二滑鍵，所述第二滑槽與第二滑鍵滑動配合設置。

5、進一步的，所述第三滑腔內設置有第三滑槽，所述第三滑塊設置有第二滑鍵，所述第三滑槽與第三滑鍵滑動配合設置。

6、進一步的，所述主動軸、從動軸的端部均設置有連接花鍵。

7、進一步的，所述殼體的底部設置有若干安裝座，所述安裝座上設置有安裝孔。

8、本實用新型的有益效果是：

9、本實用新型通過設置有可調節寬度的主動軸、從動軸，能夠針對玉米秸稈的粗細不同來調節合適的間距，能夠避免玉米收獲發生遺漏的現象，同時能夠避免將秸稈擠壓斷一并進入玉米倉，減少了后續人工處理的步驟，減輕人們的勞動量。

技術特征：

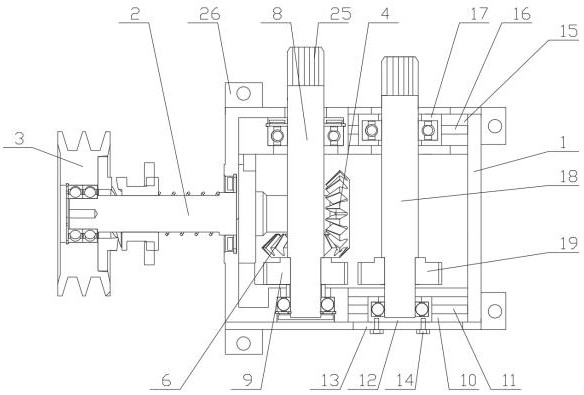

1.一種玉米收獲機變速箱裝置，其特征在于：包括殼體（1），所述殼體（1）的左側通過軸承設置有輸入軸（2），所述輸入軸（2）的一端設置有皮帶輪（3）且皮帶輪（3）設置在殼體（1）的外側，所述輸入軸（2）的另一端設置有第一傘齒（4）且第一傘齒（4）設置在殼體（1）的內部，所述殼體（1）的前側通過軸承設置有傘齒軸（5），所述傘齒軸（5）的端部設置有第二傘齒（6）且第二傘齒（6）與第一傘齒（4）嚙合，所述傘齒軸（5）的中部設置有第一齒輪（7），所述殼體（1）的前側、后側均通過軸承設置有主動軸（8），所述主動軸（8）的前側設置有第二齒輪（9），所述第二齒輪（9）與第一齒輪（7）嚙合，所述殼體（1）的前側設置有第一滑腔（10），所述第一滑腔（10）內滑動連接有第一滑塊（12），所述殼體（1）的前側設置有第一長槽孔（13），所述第一長槽孔（13）配合安裝有第一緊固件（14）且第一緊固件（14）與第一滑塊（12）通過螺紋連接，所述殼體（1）的后側設置有第二滑腔（15），所述第二滑腔（15）內滑動連接有第二滑塊（17），所述第一滑塊（12）、第二滑塊（17）均通過軸承配合設置有從動軸（18），所述從動軸（18）的前側設置有第三齒輪（19），所述第三齒輪（19）與第二齒輪（9）對應設置，所述殼體（1）的前側設置有弧形的第三滑腔，所述第三滑腔內滑動連接有第三滑塊（20）且第三滑塊（20）為弧形，所述殼體（1）的前側設置有弧形的第二長槽孔（21），所述第二長槽孔（21）內安裝有第二緊固件（22）且第二緊固件（22）與第三滑塊（20）通過螺紋連接，所述第三滑塊（20）通過軸承設置有齒輪軸（23），齒輪軸（23）的端部設置有第四齒輪（24），所述第四齒輪（24）均與第二齒輪（9）、第三齒輪（19）嚙合，所述第三滑腔、第三滑塊（20）、第二長槽孔（21）、齒輪軸（23）的圓心重合。

2.根據權利要求1所述一種玉米收獲機變速箱裝置，其特征在于：所述第一滑腔（10）內設置有第一滑槽（11），所述第一滑塊（12）設置有第一滑鍵，所述第一滑槽（11）與第一滑鍵滑動配合設置。

3.根據權利要求1所述一種玉米收獲機變速箱裝置，其特征在于：所述第二滑腔（15）內設置有第二滑槽（16），所述第二滑塊（17）設置有第二滑鍵，所述第二滑槽（16）與第二滑鍵滑動配合設置。

4.根據權利要求1所述一種玉米收獲機變速箱裝置，其特征在于：所述第三滑腔內設置有第三滑槽，所述第三滑塊（20）設置有第二滑鍵，所述第三滑槽與第三滑鍵滑動配合設置。

5.根據權利要求1所述一種玉米收獲機變速箱裝置，其特征在于：所述主動軸（8）、從動軸（18）的端部均設置有連接花鍵（25）。

6.根據權利要求1所述一種玉米收獲機變速箱裝置，其特征在于：所述殼體（1）的底部設置有若干安裝座（26），所述安裝座（26）上設置有安裝孔。

技術總結
本技術公開了一種玉米收獲機變速箱裝置，殼體的左側通過軸承設置有輸入軸，輸入軸的一端設置有皮帶輪且皮帶輪設置在殼體的外側，輸入軸的另一端設置有第一傘齒且第一傘齒設置在殼體的內部，殼體的前側通過軸承設置有傘齒軸，傘齒軸的端部設置有第二傘齒且第二傘齒與第一傘齒嚙合，傘齒軸的中部設置有第一齒輪，殼體的前側、后側均通過軸承設置有主動軸，主動軸的前側設置有第二齒輪，第二齒輪與第一齒輪嚙合，本技術通過設置有可調節寬度的主動軸、從動軸，能夠針對玉米秸稈的粗細不同來調節合適的間距，能夠避免玉米收獲發生遺漏的現象，同時能夠避免將秸稈擠壓斷一并進入玉米倉，減少了后續人工處理的步驟，減輕人們的勞動量。

技術研發人員：徐傳祥,徐濤,闞興祝,王繼鵬,莫彥召,林青來,杜高鍵
受保護的技術使用者：山東常美機械制造有限公司
技術研發日：20240729
技術公布日：2025/4/28
