本發明涉及玉米割臺，尤其是一種玉米割臺撥禾鏈快速拆換裝置及方法。

背景技術：

1、玉米收獲機在進行收獲作業時，玉米收獲機割臺用于玉米收獲狀態時候的摘穗工序。其中撥禾鏈在工作時需高速運轉，摘穗過程中由于撥禾鏈不斷地受到玉米秸稈、果穗的相對沖擊以及受到其他部件磨損，因此需要對撥禾鏈定期進行維護保養，定期還需要將左右兩側的撥禾鏈進行翻轉后對調使用，而在撥禾鏈損壞或者磨損嚴重時需要進行更換。更換撥禾鏈需要將撥禾鏈從割臺上拆下，但采用現有的鏈條拆卸工具對撥禾鏈進行拆卸，需要將鏈條斷開再重新安裝，這種拆卸方式比較麻煩；并且由于張緊輪在氣彈簧的作用下張緊鏈條，也增加了現有的鏈條拆卸工具拆卸撥禾鏈的難度，整體存在勞動強度大，作業效率低的問題。

技術實現思路

1、針對現有技術存在的不足，本發明的目的是提供一種玉米割臺撥禾鏈快速拆換裝置及方法，設置手柄、固定支座和活動架，利用固定支座上的固定部與固定座定位配合，利用活動架與活塞桿定位配合，搬動扳手即可壓縮氣彈簧，進而縮短驅動輪和張緊輪的距離，便于快速拆卸和安裝撥禾鏈。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：

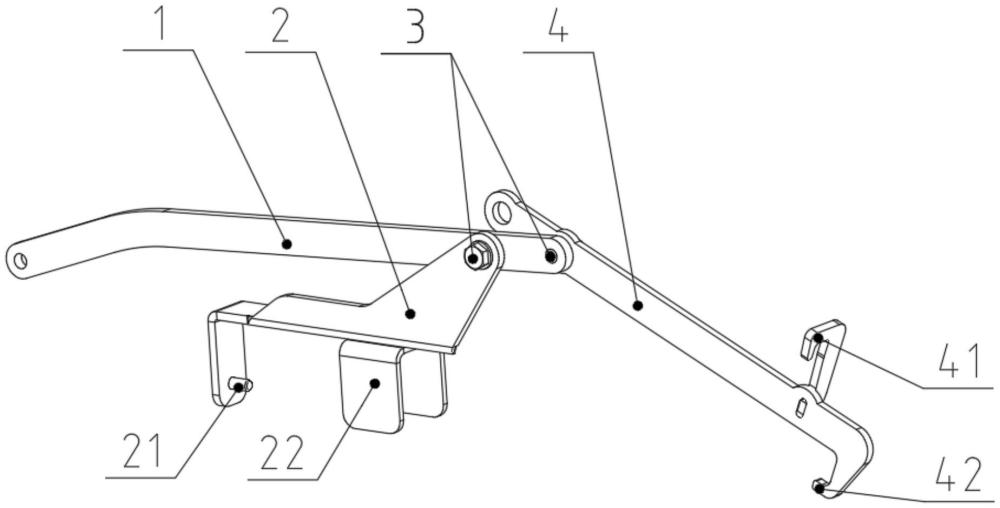

3、第一方面，一種玉米割臺撥禾鏈快速拆換裝置，包括依次鉸接的固定支座、手柄和活動架，固定支座一端設有固定部，活動架一端設有夾緊部，固定支座另一端與手柄靠近端部位置鉸接，手柄端部與活動架另一端鉸接；所述固定部用于抵接氣彈簧的缸筒末端，所述夾緊部用于抵接氣彈簧的活塞桿末端，通過扳動手柄實現夾緊部壓縮活塞桿，縮短玉米割臺上驅動輪和張緊輪的距離。

4、作為進一步的實現方式，所述手柄設于固定支座和活動架之間。

5、作為進一步的實現方式，手柄一端為手持部，另一端設有兩組通孔，并通過鉸接螺栓副分別與固定支座和活動架鉸接。

6、作為進一步的實現方式，所述固定支座底部一端設有限位板，固定部設于限位板內側，固定部為與限位板垂直設置的銷軸，缸筒固定在固定座一端，固定座另一端設有孔，用于與銷軸配合。

7、作為進一步的實現方式，所述固定支座底部還設有鞍座，用于配合在缸筒兩側。

8、作為進一步的實現方式，所述活動架為桿狀結構，所述夾緊部設置為活動端掛鉤，所述活動端掛鉤用于與活塞桿前端的定位孔配合。

9、作為進一步的實現方式，所述活動架靠近夾緊部一端設有安全掛鉤，用于限制手柄回彈。

10、作為進一步的實現方式，所述安全掛鉤設于活動架遠離手柄一側。

11、作為進一步的實現方式，所述安全掛鉤主體呈l型，安全掛鉤與活動架固定連接；安全掛鉤的設置，可實現對扳動后的手柄定位，防止手柄復位，防止氣彈簧回彈，可解放一只手，便于工作人員雙手拆卸和安裝鏈條。

12、第二方面，一種玉米割臺撥禾鏈快速拆換方法，采用如上任一所述的玉米割臺撥禾鏈快速拆換裝置，包括如下步驟：

13、利用固定支座的固定部抵接氣彈簧末端的固定座，利用活動架端部的夾緊部抵接活塞桿端部，搬動手柄，通過利用固定部和夾緊部壓縮氣彈簧，使得活塞桿收縮，驅動輪和張緊輪的距離靠近，將鏈條拆下，安裝新的鏈條。

14、上述本發明的有益效果如下：

15、1.本發明設置手柄、固定支座和活動架，利用固定支座上的固定部與固定座定位配合，利用活動架與活塞桿定位配合，搬動扳手即可壓縮氣彈簧，進而縮短驅動輪和張緊輪的距離，便于快速拆卸和安裝撥禾鏈。

16、2.本發明的固定支座上設置鞍座，鞍座可定位在缸筒的兩側，保證裝置的穩定性；安全掛鉤的設置，可實現對扳動后的手柄定位，防止手柄復位，防止氣彈簧回彈，可解放一只手，便于工作人員雙手拆卸和安裝鏈條。

技術特征：

1.一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，包括依次鉸接的固定支座、手柄和活動架，固定支座一端設有固定部，活動架一端設有夾緊部，固定支座另一端與手柄靠近端部位置鉸接，手柄端部與活動架另一端鉸接；所述固定部用于抵接氣彈簧的缸筒末端，所述夾緊部用于抵接氣彈簧的活塞桿末端，通過扳動手柄實現夾緊部壓縮活塞桿，縮短玉米割臺上驅動輪和張緊輪的距離。

2.根據權利要求1所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述手柄設于固定支座和活動架之間。

3.根據權利要求1所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，手柄一端為手持部，另一端設有兩組通孔，并通過鉸接螺栓副分別與固定支座和活動架鉸接。

4.根據權利要求1所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述固定支座底部一端設有限位板，固定部設于限位板內側，固定部為與限位板垂直設置的銷軸，缸筒固定在固定座一端，固定座另一端設有孔，用于與銷軸配合。

5.根據權利要求4所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述固定支座底部還設有鞍座，用于配合在缸筒兩側。

6.根據權利要求1所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述活動架為桿狀結構，所述夾緊部設置為活動端掛鉤，所述活動端掛鉤用于與活塞桿前端的定位孔配合。

7.根據權利要求1所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述活動架靠近夾緊部一端設有安全掛鉤，用于限制手柄回彈。

8.根據權利要求7所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述安全掛鉤設于活動架遠離手柄一側。

9.根據權利要求8所述的一種玉米割臺撥禾鏈快速拆換裝置，其特征在于，所述安全掛鉤主體呈l型，安全掛鉤與活動架固定連接。

10.一種玉米割臺撥禾鏈快速拆換方法，其特征在于，采用如權利要求1-9任一所述的玉米割臺撥禾鏈快速拆換裝置，包括如下步驟：

技術總結
本發明涉及玉米割臺技術領域，公開了一種玉米割臺撥禾鏈快速拆換裝置及方法，包括依次鉸接的固定支座、手柄和活動架，固定支座一端設有固定部，活動架一端設有夾緊部，固定支座另一端與手柄靠近端部位置鉸接，手柄端部與活動架另一端鉸接；所述固定部用于抵接氣彈簧的缸筒末端，所述夾緊部用于抵接氣彈簧的活塞桿末端，通過扳動手柄實現夾緊部壓縮活塞桿，縮短玉米割臺上驅動輪和張緊輪的距離；本發明設置手柄、固定支座和活動架，通過利用固定支座上的固定部與固定座定位配合，利用活動架與活塞桿定位配合，搬動扳手即可壓縮氣彈簧，進而縮短驅動輪和張緊輪的距離，便于快速拆卸和安裝撥禾鏈。

技術研發人員：邸志峰,魏訓成,李娜,張華,周進,姜偉,崔中凱,王詠健
受保護的技術使用者：山東省農業機械科學研究院
技術研發日：
技術公布日：2025/4/24
