本發明涉及灌溉裝置，具體為一種煙草育苗大棚用灌溉裝置。

背景技術：

1、在煙草育苗大棚的灌溉作業中，傳統灌溉裝置通常采用固定噴頭進行灌溉，這種方式雖然操作簡單，但存在諸多缺陷，首先，固定噴頭無法根據煙草苗的生長情況和密度進行靈活調整，導致灌溉范圍受限，噴淋盲區較多，部分煙草苗可能得不到充足的水分和養分，影響其正常生長，其次，傳統灌溉裝置在混合液的攪拌方面也存在不足，混合液在筒體內容易沉淀和分層，使得灌溉液的營養成分不均衡，無法滿足煙草苗生長對養分多樣性的需求，此外，持續噴淋或過量噴淋不僅浪費水資源和肥料，還可能對煙草苗造成過度灌溉，影響其根系呼吸和生長；

2、為了克服傳統灌溉裝置的這些缺陷，目前市場上出現了一些改進型的煙草育苗大棚用灌溉裝置，這些裝置通過增加攪拌組件和調節噴頭的擺動來實現更均勻的灌溉和混合液攪拌，然而，這些改進型裝置在實際應用中仍存在一些問題，例如，攪拌組件的設計不夠精確，導致混合液在筒體內的攪拌效果不理想，仍然存在沉淀和分層現象，同時，噴頭擺動的控制精度不夠高，無法實現對噴淋液噴灑范圍和強度的精確調節，從而影響了灌溉的精準度和效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種煙草育苗大棚用灌溉裝置，解決了背景技術中所提及的技術問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種煙草育苗大棚用灌溉裝置，包括筒體，筒體側壁連通設置有進液管，筒體內部設置有對混合液進行攪拌的攪拌組件，筒體頂部兩側設置有煙草苗進行灌溉的噴淋組件，筒體頂部兩側設置有控制噴淋組件進行擺動的控制組件；

3、攪拌組件包括轉動安裝在筒體內的花鍵軸，花鍵軸底部固定連接有第一底座，花鍵軸外壁上下端滑動連接有套桿，套桿外壁呈圓周陣列設置有連接架，連接架在豎直方向上設置有對筒體內部的混合液進行攪拌的連接架。

4、作為本技術方案的進一步優選，攪拌桿通過定位軸轉動安裝在連接架，攪拌桿靠近花鍵軸一側開設有滑槽，滑槽內滑動連接有滑軸，且所有滑軸通過傳動桿連接設置，傳動桿底部固定連接有滑動安裝在連接架上的豎直桿，且豎直桿底部與第一底座固定連接。

5、作為本技術方案的進一步優選，第一底座與下方的套桿之間設置有套設在花鍵軸上的阻尼彈簧，花鍵軸頂部固定連接有從動齒輪，上方的套桿頂部固定連接有連接盤。

6、作為本技術方案的進一步優選，噴淋組件包括轉動安裝在控制組件上的擺動桿，擺動桿另一端設置有噴頭，筒體側壁固定安裝有泵體，泵體輸入端設置有抽取管，抽取管另一端延伸至筒體內部，泵體輸出端固定連接有輸送管，輸送管另一端連通設置有伸縮軟管，在擺動桿、噴頭進行擺動時，伸縮軟管另一端與噴頭連接設置。

7、作為本技術方案的進一步優選，控制組件包括固定安裝在筒體頂部的第二底座，第二底座頂部轉動連接有轉動桿，轉動桿頂部固定連接有u型架，u型架上固定安裝有驅動電機，驅動電機輸出端固定連接有蝸桿，蝸桿一端固定連接有壓桿。

8、作為本技術方案的進一步優選，第二底座頂部固定連接有定位板，定位板上轉動連接有活動桿，活動桿另一端轉動連接有旋轉桿，旋轉桿另一端設置有轉動軸，轉動軸上設置有安裝架與齒輪，齒輪一端轉動連接有第二齒輪與蝸輪，第二齒輪與齒輪嚙合連接，且蝸桿與蝸輪傳動連接。

9、作為本技術方案的進一步優選，u型架底部設置有與從動齒輪嚙合的扇形齒輪，扇形齒輪內設置有滑動安裝在筒體頂部的y型架，y型架底部與連接盤頂部接觸，壓桿一端位于y型架內。

10、作為本技術方案的進一步優選，y型架一側固定連接有橫桿，橫桿滑動安裝在第二底座上，且一端固定連接有弧形板，弧形板表面以轉動桿為軸心開設有弧形槽。

11、作為本技術方案的進一步優選，u型架靠近噴頭一端設置有安裝座，擺動桿的一端轉動安裝在安裝座上，且擺動桿底端轉動連接有連動桿，連動桿底端轉動連接有滑座，且滑座滑動安裝在弧形槽內。

12、與現有技術相比具備以下有益效果：

13、通過精確的攪拌組件設計，確保了混合液在筒體內的均勻分布，攪拌桿的往復擺動與套桿、連接架的上下移動相結合，形成了多維度的攪拌效果，有效防止了混合液的沉淀和分層，保證了每一滴灌溉液都含有均衡的營養成分；控制組件對噴淋組件的擺動控制，使得灌溉范圍更廣，覆蓋更均勻，提高了灌溉效率，確保了煙草苗能夠獲得充足且均勻的水分和養分。

14、驅動電機的啟動使得蝸桿、蝸輪、第二齒輪等傳動部件同步旋轉，進而驅動旋轉桿和活動桿進行往復擺動，這種擺動不僅擴大了灌溉范圍，還確保了灌溉液能夠均勻覆蓋在煙草苗上，減少了噴淋盲區，提高了噴淋效率；噴頭的上下擺動設計更是使得噴淋液能夠針對不同高度和密度的煙草苗進行精準噴淋，這種動態噴淋方式比固定噴頭更加靈活和高效，能夠更好地滿足煙草苗生長對水分和養分的需求。

15、扇形齒輪隨著u型架的擺動而帶動從動齒輪進行往復轉動，進而驅動花鍵軸、套桿、連接架、攪拌桿等攪拌組件進行同步往復轉動，這種往復轉動方式確保了混合液在筒體內的均勻攪拌，有效防止了混合液的沉淀和分層現象；連接盤的上下移動設計，通過壓縮和釋放阻尼彈簧，進一步增強了攪拌效果，使得混合液更加均勻，這種設計不僅提高了攪拌效率，還延長了攪拌組件的使用壽命。

16、通過精確控制噴頭的擺動速度和幅度，可以實現對噴淋液噴灑范圍和強度的精確調節，這種靈活性使得噴淋更加精準，避免了持續噴淋或過量噴淋所帶來的水資源和肥料的浪費；與傳統灌溉方式相比，該裝置通過動態噴淋和精確控制，實現了對水資源和肥料的更高效利用，有助于降低生產成本，同時減少了對環境的影響。

技術特征：

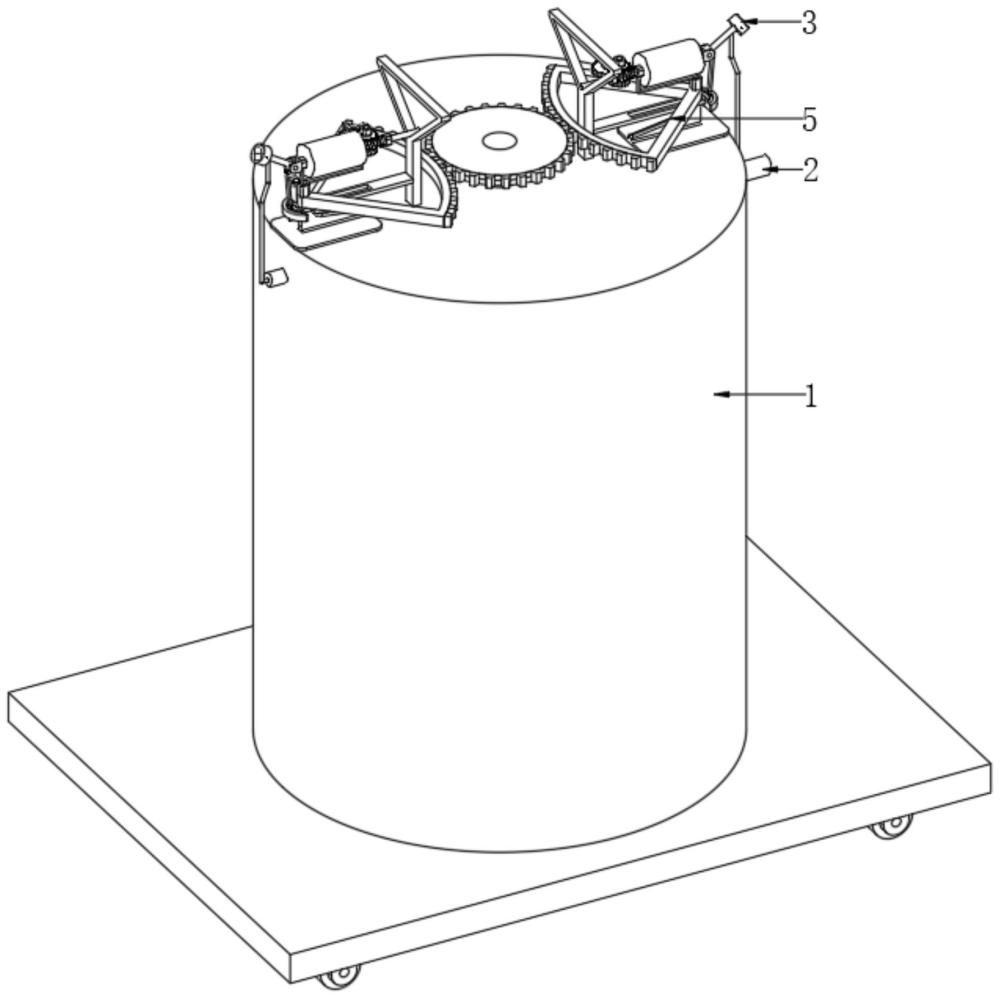

1.一種煙草育苗大棚用灌溉裝置，包括筒體（1），其特征在于：筒體（1）側壁連通設置有進液管（2），筒體（1）內部設置有對混合液進行攪拌的攪拌組件（4），筒體（1）頂部兩側設置有煙草苗進行灌溉的噴淋組件（3），筒體（1）頂部兩側設置有控制噴淋組件（3）進行擺動的控制組件（5）；

2.根據權利要求1所述的一種煙草育苗大棚用灌溉裝置，其特征在于：攪拌桿（44）通過定位軸（412）轉動安裝在連接架（43），攪拌桿（44）靠近花鍵軸（41）一側開設有滑槽（45），滑槽（45）內滑動連接有滑軸（413），且所有滑軸（413）通過傳動桿（46）連接設置，傳動桿（46）底部固定連接有滑動安裝在連接架（43）上的豎直桿（47），且豎直桿（47）底部與第一底座（48）固定連接。

3.根據權利要求2所述的一種煙草育苗大棚用灌溉裝置，其特征在于：第一底座（48）與下方的套桿（42）之間設置有套設在花鍵軸（41）上的阻尼彈簧（49），花鍵軸（41）頂部固定連接有從動齒輪（410），上方的套桿（42）頂部固定連接有連接盤（411）。

4.根據權利要求3所述的一種煙草育苗大棚用灌溉裝置，其特征在于：噴淋組件（3）包括轉動安裝在控制組件（5）上的擺動桿（31），擺動桿（31）另一端設置有噴頭（32），筒體（1）側壁固定安裝有泵體（35），泵體（35）輸入端設置有抽取管（36），抽取管（36）另一端延伸至筒體（1）內部，泵體（35）輸出端固定連接有輸送管（34），輸送管（34）另一端連通設置有伸縮軟管（33），在擺動桿（31）、噴頭（32）進行擺動時，伸縮軟管（33）另一端與噴頭（32）連接設置。

5.根據權利要求4所述的一種煙草育苗大棚用灌溉裝置，其特征在于：控制組件（5）包括固定安裝在筒體（1）頂部的第二底座（51），第二底座（51）頂部轉動連接有轉動桿（52），轉動桿（52）頂部固定連接有u型架（53），u型架（53）上固定安裝有驅動電機（54），驅動電機（54）輸出端固定連接有蝸桿（56），蝸桿（56）一端固定連接有壓桿（517）。

6.根據權利要求5所述的一種煙草育苗大棚用灌溉裝置，其特征在于：第二底座（51）頂部固定連接有定位板（57），定位板（57）上轉動連接有活動桿（58），活動桿（58）另一端轉動連接有旋轉桿（59），旋轉桿（59）另一端設置有轉動軸（510），轉動軸（510）上設置有安裝架（511）與齒輪（512），齒輪（512）一端轉動連接有第二齒輪（513）與蝸輪（514），第二齒輪（513）與齒輪（512）嚙合連接，且蝸桿（56）與蝸輪（514）傳動連接。

7.根據權利要求6所述的一種煙草育苗大棚用灌溉裝置，其特征在于：u型架（53）底部設置有與從動齒輪（410）嚙合的扇形齒輪（515），扇形齒輪（515）內設置有滑動安裝在筒體（1）頂部的y型架（516），y型架（516）底部與連接盤（411）頂部接觸，壓桿（517）一端位于y型架（516）內。

8.根據權利要求7所述的一種煙草育苗大棚用灌溉裝置，其特征在于：y型架（516）一側固定連接有橫桿（518），橫桿（518）滑動安裝在第二底座（51）上，且一端固定連接有弧形板（519），弧形板（519）表面以轉動桿（52）為軸心開設有弧形槽（520）。

9.根據權利要求8所述的一種煙草育苗大棚用灌溉裝置，其特征在于：u型架（53）靠近噴頭（32）一端設置有安裝座（55），擺動桿（31）的一端轉動安裝在安裝座（55）上，且擺動桿（31）底端轉動連接有連動桿（521），連動桿（521）底端轉動連接有滑座（522），且滑座（522）滑動安裝在弧形槽（520）內。

技術總結
本發明公開了一種煙草育苗大棚用灌溉裝置，涉及灌溉裝置技術領域，包括筒體，筒體側壁連通設置有進液管，筒體內部設置有對混合液進行攪拌的攪拌組件，筒體頂部兩側設置有煙草苗進行灌溉的噴淋組件，筒體頂部兩側設置有控制噴淋組件進行擺動的控制組件。該煙草育苗大棚用灌溉裝置，通過精確的攪拌組件設計，確保了混合液在筒體內的均勻分布，攪拌桿的往復擺動與套桿、連接架的上下移動相結合，形成了多維度的攪拌效果，有效防止了混合液的沉淀和分層，保證了每一滴灌溉液都含有均衡的營養成分；控制組件對噴淋組件的擺動控制，使得灌溉范圍更廣，覆蓋更均勻，提高了灌溉效率，確保了煙草苗能夠獲得充足且均勻的水分和養分。

技術研發人員：陳鵬,陳冠陶,張遠蓋,吳建,呂吉,李芹,吳紹軍,唐李麗,唐祺超,陳影,林川堯,王謝
受保護的技術使用者：四川省農業科學院農業資源與環境研究所
技術研發日：
技術公布日：2025/4/24
