本實用新型涉及一種茶葉制造設備領域，具體是一種家用簡式炒茶機。

背景技術：

我國茶道文化博大精深，茶葉味道清香，具有提神醒腦的作用，受到廣大人士的喜愛，在我國山區，一般家庭使用的茶葉都是自己采摘新鮮茶葉回家制備；茶葉在制作過程中，首先將新鮮的茶葉進行炒茶殺青，再經過捻揉、晾干、制餅等工序后才能使用，制茶的炒茶殺青工序尤為重要，在這道工序中很容易出現茶葉炒糊的現象，影響茶葉成品的質量；且在山區地區，人們炒茶一般采用火焰加熱，而家庭炒茶鍋在加熱過程中熱利用率不高，浪費了大量能源，不利于能源節約。

技術實現要素：

本實用新型的目的在于提供一種家用簡式炒茶機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種家用簡式炒茶機，包括機體、電機和旋轉軸，所述機體頂部設有平臺；所述平臺通過加強筋與機體頂部內壁相連；所述平臺上設有電機；所述電機底部連接旋轉軸；所述旋轉軸一端穿透平臺與電機底部相連，旋轉軸另一端延伸至機體底部；所述機體底部中間設有通孔，旋轉軸與通孔連通；所述旋轉軸上設有多個支管；所述支管與旋轉軸連通；所述旋轉軸底部兩側設有刮板；所述刮板末端抵接機體內壁；所述機體底部表面設有多個環形凹槽。

作為本實用新型進一步的方案：所述機體豎向橫截面為梯形。

作為本實用新型再進一步的方案：所述加強筋不少于4個。

作為本實用新型再進一步的方案：所述旋轉軸、支管為中空結構。

與現有技術相比，本實用新型的有益效果是：該炒茶機結構簡單，設計合理，使用方便，該炒茶機熱利用率較高，在對新鮮茶葉殺青過程中對能源消耗量較小，有利于能源節約；且該炒茶機能有效防止新鮮茶葉附著在機體內壁上導致茶葉炒糊，提高了茶葉成品的質量，帶來一定的經濟效益。

附圖說明

圖1為家用簡式炒茶機的結構示意圖；

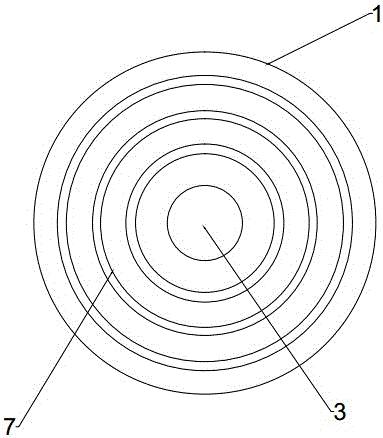

圖2為家用簡式炒茶機仰視圖；

圖3位家用簡式炒茶機俯視圖。

圖中：1-機體；2-電機；3-通孔；4-旋轉軸；5-刮板；6-支管；7-環形凹槽；8-平臺；9-加強筋。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～3，本實用新型實施例中，一種家用簡式炒茶機，包括機體1、電機2和旋轉軸4；所述機體1豎向橫截面為梯形，機體1頂部設有平臺8；所述平臺8通過加強筋9與機體1頂部內壁相連；所述加強筋9不少于4個；所述平臺8上設有電機2；所述電機2底部連接旋轉軸4，旋轉軸4為中空結構；所述旋轉軸4一端穿透平臺8與電機2底部相連，旋轉軸4另一端延伸至機體1底部；所述機體1底部中間設有通孔3，旋轉軸4與通孔3連通；所述旋轉軸4上設有多個支管6，支管6為中空結構；所述支管6與旋轉軸4連通；所述旋轉軸4底部兩側設有刮板5；所述刮板5末端抵接機體1內壁；所述機體1底部表面設有多個環形凹槽7。

本實用新型的工作原理是：將新鮮茶葉通過機體1頂部開口倒進機體1內部，在機體1底部加熱；所述機體1底部表面設有多個環形凹槽7，環形凹槽7增大機體1底部與火焰的接觸面積，機體1的熱利用率較高；所述機體1底部設有通孔3，機體1底部設有旋轉軸4，旋轉軸4頂部穿過平臺8與電機2相連；打開電機2，電機2帶動旋轉軸4轉動；所述旋轉軸4底部兩側設有刮板5，刮板5將附著在機體1內壁上的新鮮茶葉刮下，防止茶葉在機體1內壁上炒糊；所述旋轉軸4與機體1底部中間的通孔3連通，旋轉軸4位中空結構，火焰通過通孔3進入旋轉軸4內部，旋轉軸4上設有多個支管6，支管6位中空結構，火焰通過旋轉軸4進入支管6，旋轉軸4以及支管6內部火焰對新鮮茶葉進行加熱殺青。該炒茶機結構簡單，設計合理，使用方便，該炒茶機熱利用率較高，在對新鮮茶葉殺青過程中對能源消耗量較小，有利于能源節約；且該炒茶機能有效防止新鮮茶葉附著在機體內壁上導致茶葉炒糊，提高了茶葉成品的質量，帶來一定的經濟效益。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
