本實用新型涉及生活用品技術領域，尤其涉及一種揉面機。

背景技術：

面食在我們的日常飲食中占據著舉足輕重的地位，而面食的口感又取決于前期的制作工藝，最常見的有手搟面等，經過不同的揉面程度，做出來的面條筋道程度也不一樣，現有技術中，揉面主要采用人工方式進行，勞動強度大且效率不高，尤其在飯店中，對工作人員的身體造成很大負擔，很是不便。因此，我們迫切需要一種效率高、勞動強度低，在日常制作面食過程中實用性強的一種揉面機。

技術實現要素：

本實用新型針對上述現有技術的不足，提供一種揉面機，與現有技術相比，在日常制作面試的過程中能方便地使用，同時大大提高了揉面的效率，降低了勞動強度，增強了面食的質量。

本實用新型解決技術問題的技術方案為：一種揉面機，包括回轉齒輪、橫齒條、止動板、鉸鏈、彈簧、豎齒條、按壓體、回轉電機、柜體、固定架、電源開關、柜門、儲物盒、驅動電機、主動齒輪、減速器、從動齒輪、轉動盤、定位桿、定位柱、推動板、凸形體、楔形體，所述的柜體上部設有電源開關以及內部固定安裝有固定架，所述的固定架上固定安裝有回轉電機，回轉電機上固定連接有回轉齒輪，所述的回轉齒輪同時嚙合有橫齒條與豎齒條，所述的橫齒條一端與豎齒條一端相交，另一端滑動桿連接在固定架的滑動孔內，所述的固定架上還固定安裝有驅動電機與減速器，所述的驅動電機上固定安裝有主動齒輪，所述的減速器上輸入端固定安裝有從動齒輪，主動齒輪與從動齒輪相嚙合，所述的減速器輸出端固定安裝有轉動盤，所述的橫齒條在相交端還安裝有推動板，所述的豎齒條在相交端的端面上固定安裝有按壓體。

所述的橫齒條在相交端的下部固定安裝有止動板，橫齒條上通過鉸鏈還連接有推動板，所述的橫齒條與推動板之間還安裝有彈簧，彈簧在初始位置時推動板底部相對于頂部靠外。

所述的推動板上部固定設有凸形體，下部固定設有楔形體，所述的楔形體底部與轉動盤頂端面在同一個面上。

所述的轉動盤上還設有定位桿與定位柱，所述的定位桿與定位柱均勻分布在轉動盤的中心位置。

所述的按壓體形狀設為人體手心形狀，按壓體的材料為無毒硅膠材料。

所述的柜體外部安裝有柜門，所述的柜門對應的柜體內部還設有儲物盒。

本實用新型的有益效果：

1.本實用新型操作簡單、實用性高，整體仿照人體揉面進行設計，能方便地根據需要進行揉面，大大提高了面食制作的效率，降低了勞動強度。

2.所述的固定架上固定安裝有回轉電機，回轉電機上固定連接有回轉齒輪，所述的回轉齒輪同時嚙合有橫齒條與豎齒條，所述的橫齒條一端與豎齒條一端相交，另一端滑動桿連接在固定架的滑動孔內，利用回轉電機來控制回轉齒輪進行圓周往復運動，進而控制橫齒條與豎齒條分別在兩個方向上進行直線往復運動，通過一個回轉動作即可實現對面團的重復推動按壓，大大降低了成本，提高了裝置的實用性。

3.所述的驅動電機上固定安裝有主動齒輪，所述的減速器上輸入端固定安裝有從動齒輪，主動齒輪與從動齒輪相嚙合，充分利用柜體內部空間，減少了裝置的縱向高度，在保證效果的同時節省了成本。

4.所述的減速器輸出端固定安裝有轉動盤，利用轉動盤的轉動作用使面團不停轉動，從各個方向上對面團進行推動按壓，有效地增強了實用性。

5.所述的橫齒條在相交端的下部固定安裝有止動板，橫齒條與推動板是通過鉸鏈連接的，所述的橫齒條與推動板之間還安裝有彈簧，彈簧在初始位置時推動板底部相對于頂部靠外，所述的推動板上部固定設有凸形體，下部固定設有楔形體，所述的楔形體底部與轉動盤頂端面在同一個面上，使推動板在推動面團時，先由底部接觸，在楔形體的作用下，面團能逐漸被掀起，在面團給的壓力以及彈簧的作用下，凸形體通過橫齒條的擠壓以及杠桿作用能將面團卷起，大大增強了裝置的實用性，橫齒條上還安裝有止動板，使凸形體在預定的范圍內擠壓，進而由按壓體進行工作，提高了裝置的使用穩定性。

6.所述的轉動盤上還設有定位桿與定位柱，所述的定位桿與定位柱均勻分布在轉動盤的中心位置，增大了面團與轉動盤的摩擦，減少了面團因受到離心力與推力而大幅移動的可能性，增強了轉動盤的轉動效果。

7.所述的按壓體形狀設為人體手心形狀，按壓體的材料為無毒硅膠材料，利用仿生原理對面團進行揉壓，大大提高了裝置的實用性。

8.所述的柜體外部安裝有柜門，所述的柜門對應的柜體內部還設有儲物盒,在揉壓的時候減少灰塵的進入，儲物盒的設置有利于根據需要加面粉或其他原料，大大增強了裝置的可用性。

附圖說明

圖1為本實用新型的內部結構示意圖；

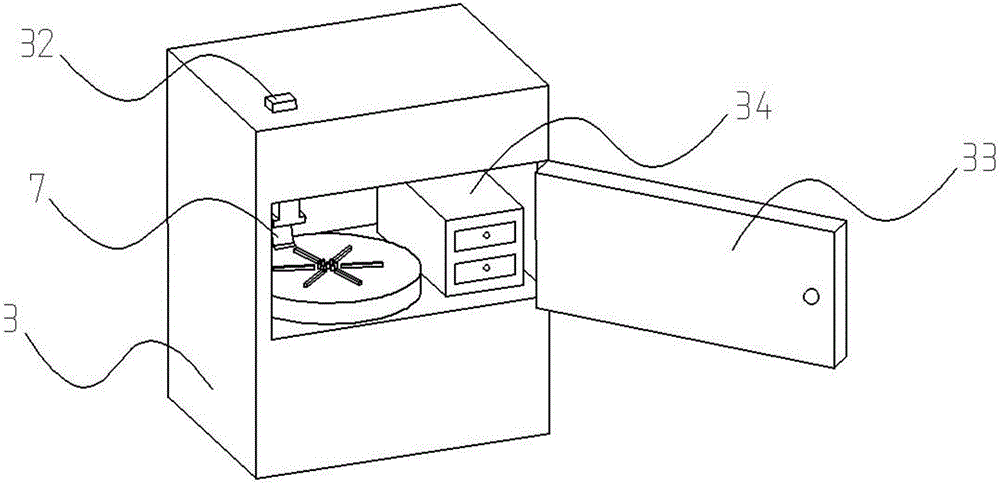

圖2為本實用新型的外觀示意圖；

圖3為本實用新型在圖1中的側視結構圖；

圖4為本實用新型在圖3中A處的結構放大圖。

圖中，1、回轉齒輪，11、橫齒條，111、止動板，112、鉸鏈，113、彈簧，12、豎齒條，121、按壓體，2、回轉電機，3、柜體，31、固定架，32、電源開關，33、柜門，34、儲物盒，4、驅動電機，41、主動齒輪，5、減速器，51、從動齒輪，6、轉動盤，61、定位桿，62、定位柱，7、推動板，71、凸形體，72、楔形體。

具體實施方式

為了更好地理解本實用新型，下面結合附圖來詳細解釋本實用新型的實施方式。

如圖1至圖4所示，一種揉面機，包括回轉齒輪1、橫齒條11、止動板111、鉸鏈112、彈簧113、豎齒條12、按壓體121、回轉電機2、柜體3、固定架31、電源開關32、柜門33、儲物盒34、驅動電機4、主動齒輪41、減速器5、從動齒輪51、轉動盤6、定位桿61、定位柱62、推動板7、凸形體71、楔形體72，所述的柜體3上部設有電源開32關以及內部固定安裝有固定架31，所述的固定架31上固定安裝有回轉電機2，回轉電機2上固定連接有回轉齒輪1，所述的回轉齒輪1同時嚙合有橫齒條11與豎齒條12，所述的橫齒條11一端與豎齒條12一端相交，另一端滑動桿連接在固定架31的滑動孔內，利用回轉電機2來控制回轉齒輪1進行圓周往復運動，進而控制橫齒條11與豎齒條12分別在兩個方向上進行直線往復運動，通過一個回轉動作即可實現對面團的重復推動按壓，大大降低了成本，所述的固定架31上還固定安裝有驅動電機4與減速器5，所述的驅動電機4上固定安裝有主動齒輪41，所述的減速器5上輸入端固定安裝有從動齒輪51，主動齒輪41與從動齒輪51相嚙合，充分利用柜體內部空間，減少了裝置的縱向高度，在保證效果的同時節省了成本，所述的減速器5輸出端固定安裝有轉動盤6，利用轉動盤6的轉動作用使面團不停轉動，從各個方向上對面團進行推動按壓，所述的橫齒條11在相交端還安裝有推動板7，所述的豎齒條12在相交端的端面上固定安裝有按壓體121。

所述的橫齒條11在相交端的下部固定安裝有止動板111，橫齒條11上通過鉸鏈112還連接有推動板7，所述的橫齒條11與推動板7之間還安裝有彈簧113，彈簧113在初始位置時推動板7底部相對于頂部靠外，所述的推動板7上部固定設有凸形體71，下部固定設有楔形體72，所述的楔形體72底部與轉動盤6頂端面在同一個面上，使推動板7在推動面團時，先由底部接觸，在楔形體72的作用下，面團能逐漸被掀起，在面團給的壓力以及彈簧113的作用下，凸形體71通過橫齒條11的擠壓以及杠桿作用能將面團卷起，大大增強了裝置的實用性，橫齒條11上還安裝有止動板111，使凸形體71在預定的范圍內擠壓，進而由按壓體121進行工作，提高了裝置的使用穩定性，所述的轉動盤6上還設有定位桿61與定位柱62，所述的定位桿61與定位柱62均勻分布在轉動盤6的中心位置，增大了面團與轉動盤6的摩擦，減少了面團因受到離心力與推力而大幅移動的可能性，所述的按壓體121形狀設為人體手心形狀，按壓體121的材料為無毒硅膠材料，利用仿生原理對面團進行揉壓，大大提高了裝置的實用性，所述的柜體3外部安裝有柜門33，所述的柜門33對應的柜體3內部還設有儲物盒34，在揉壓的時候減少灰塵的進入，儲物盒34的設置有利于根據需要加面粉或其他原料，操作簡單、實用性高，整體仿照人體揉面進行設計，能方便地根據需要進行揉面，大大提高了面食制作的效率，降低了勞動強度。

該裝置在使用時，打開柜體3上的柜門33，將預處理好的面團放入轉動盤6上，并稍微按壓由定位桿61與定位柱62卡住，關閉柜門33，按下電源開關32，固定架31上的驅動電機4通過主動齒輪41與從動齒輪51的嚙合作用帶動減速器5開始工作，同時轉動盤6按照預定的速度轉動，回轉電機2帶動回轉齒輪1做旋轉往復運動，進而回轉齒輪1帶動橫齒條11與豎齒條12在不同方向上做直線往復運動，當回轉齒輪1逆時針轉動時，豎齒條12向遠離相交端運動，橫齒輪11向相交端運動，在鉸鏈112的支點以及彈簧113的彈力作用下，推動板7的下部楔形體72先到達面團底部，并將面團稍微抬起，進而在面團的阻力作用下，推動板7下端被擠壓，彈簧113壓縮，在壓縮的過程中，橫齒條11仍在向相交端運動，稍稍抬起的面團被舉高，直至推動板7下端到達止動板111時，上端的凸形體71將面團向下卷起。

回轉電機2控制的回轉齒輪1反向旋轉，橫齒條11向遠離相交端滑動，同時推動板7在彈簧113的作用下漸漸復位，為下一次推動做準備，豎齒條12帶動按壓體121向下按壓，將卷起的面團按壓到預定的距離后，回轉電機2再次反轉運動，并在轉動盤6的作用下對各個角度的面團進行推動按壓，當面粉過少或需要添加其他材料時，可以將其放入儲物盒34內，根據需要進行取放，這樣就方便地進行了揉面工序。

處理完畢后，將面團取出，關閉電源開關32，用紙巾擦拭掉多余的面粉，關閉柜門33，即可。
