本發明屬于魚加工領域，尤其涉及一種魚深加工中的內臟去除設備。

背景技術：

魚肉是一種營養豐富的食物，在食用魚肉之前，需要去除內臟。對于量比較小的單個食客及小規模的餐飲店而言，一般都是采用人工方式切開魚腹，再用手扣去魚的內臟，這種方式操作者的勞動強度高，效率低，且由于純?nèi)斯し绞揭矊?dǎo)致衛生程度低；并且對于量比較大的魚深加工廠而言，人工方式效率低、勞動強度高的缺點更是難以接受。

技術實現要素：

本發明所要解決的技術問題在于提供一種魚深加工中的內臟去除設備，欲提高加工效率、降低工人的勞動強度，并提高衛生程度。

本發明的技術方案如下：一種魚深加工中的內臟去除設備，其特征在于：包括支撐架(1)、螺釘(11)和前氣缸(13)，其中支撐架(1)頂面固定有一塊水平板(2)，該水平板的離地高度為1-1.3m，在水平板(2)上滑動配合有一個滑板(3)，該滑板左端與水平板(2)上的推動氣缸(4)活塞桿相連，從而可以在推動氣缸(4)帶動下左右滑移；所述滑板(3)頂面的右端部水平安裝有旋轉電機(5)，該旋轉電機的輸出軸右端與第一去除條(6)左端固定，第一去除條(6)與旋轉電機(5)軸心線平行；所述第一去除條(6)前側設有第二去除條(7)，該第二去除條通過從前往后設置的銷軸(8)與第一去除條(6)鉸接，從而使第二去除條(7)可相對于第一去除條(6)轉動；所述銷軸(8)位于第一去除條(6)左部，并同時位于第一、二去除條(6、7)的軸心線上；所述銷軸(8)上空套有一個隔套(9)，該隔套將第一、二去除條(6、7)隔開，從而使第一、二去除條之間存在距離差(D)，該距離差的數值在0.5-2mm之間；

所述第二去除條(7)左端固設有一個弧形片(10)，在弧形片開有一個弧形孔(10a)，該弧形孔的圓心落在所述銷軸(8)的軸心線上；所述螺釘(11)的桿部穿設在第一去除條(6)上的螺釘過孔及所述弧形孔(10a)中，該螺釘過孔與銷軸(8)同軸設置，且螺釘(11)桿部的尾端套裝有鎖緊螺母(50)，從而可以調整第一、二去除條(6、7)的相對角度；

所述前氣缸(13)位于第二去除條(7)右邊，并水平設在所述水平板(2)頂面上，前氣缸(13)的活塞桿后端垂直固定有一塊前壓緊板(15)，前壓緊板(15)后側對應設有一塊后壓緊板(16)，該后壓緊板(16)豎直固定在所述水平升降板(12)上；所述前、后壓緊板(15、16)分居在第一、二去除條(6、7)的兩側，這兩塊壓緊板相對的板面均分別覆蓋有一塊上泡沫墊(17)，而前、后壓緊板之間的水平升降板(12)頂面覆蓋有一塊下泡沫墊(18)，且下泡沫墊(18)頂面低于所述前壓緊板(15)底面。

在上述技術方案中，擰松鎖緊螺母(50)后，可以調整第一、二去除條(6、7)之間的相對角度，可以使第一、二去除條(6、7)之間存在夾角，也可以轉動到相互重合的狀態，從而形狀“筷子”狀結構，調整到相互重合的狀態后，鎖緊鎖緊螺母(50)。使用時，先擰松鎖緊螺母(50)，使第一、二去除條(6、7)之間存在夾角，并控制推動氣缸(4)帶動第一、二去除條(6、7)向右移動到位；操作者手握著魚，并將第一、二去除條(6、7)的右部插入魚嘴中，進而插入魚肚內，在插入魚肚的過程中，第一、二去除條(6、7)的右部會將魚的內臟挑起；然后，控制水平升降板(12)升降，并將魚水平放置在下泡沫墊上，且啟動前氣缸，并通過前、后壓緊板(15、16)上的上泡沫墊(17)壓緊魚的兩側面；其次，手工控制第二去除條(7)轉動，待第一、二去除條(6、7)重合后擰緊鎖緊螺母(50)，再啟動旋轉電機(5)，這樣就會通過第一、二去除條(6、7)的右部絞動魚的內臟，從而將魚的內臟從魚肚子內扯下，且不會絞傷、絞爛魚肉。

旋轉電機(5)啟動5-10秒后，關閉旋轉電機(5)，然后控制推動氣缸(4)帶動第一、二去除條(6、7)左移動復位，從而將魚的內臟從魚肚子內扯出，再將魚放松，以便取下魚。在本案中，利用下泡沫墊(18)和上泡沫墊(17)的彈性，可以在不損傷魚的情況下將魚壓緊，且下泡沫墊(18)和兩塊上泡沫墊(17)壓緊時會存在一定的摩擦力，這樣就能防止魚轉動或竄動，以便可靠、有效地去除魚的內臟；并且，泡沫墊還具有吸水功能，這樣就能吸收干凈魚表面的水分，進一步防止魚打滑，提高固定的穩定性；由此可見，下泡沫墊(18)和上泡沫墊(17)在本案中的作用與現有技術中常規的緩沖作用完全不同，具有創造性。

在上述結構中，第一、二去除條(6、7)之間存在距離差是特別重要的，這不是一個簡單改進，假若第一、二去除條(6、7)之間存在不存在距離差，那么第一、二去除條(6、7)相對轉動過程中就會一個剪刀結構，從而可能將內臟剪斷，這樣就不能達到絞動內臟，從而無法去除內臟，這樣就不能保證可靠性；另外，距離差的數值也很重要，若距離差過小，還是會形式前述的剪刀效果，可能將內臟剪斷；若距離差過大，則使第二去除條可能相對于第一去除條前后竄動，這樣也可能使絞上的內臟脫離，從而降低去除內臟的效果。綜上所述，所述第一、二去除條(6、7)之間存在距離差(D)，該距離差的數值在0.5-2mm之間，不屬于現有技術，也不屬于本領域技術人員可以采用的常規技術范疇，具有創造性。另外，隔離套的一個作用是隔開第一、二去除條(6、7)，第二個作用是便于第一、二去除條(6、7)相互轉動，一舉兩得。并且，弧形片(10)設在第二去除條(7)左端，這樣就能增加距離銷軸(8)的力臂距離，從而便于可靠地鎖緊，防止第一、二去除條(6、7)整體轉動時發生相對擺動，進而保證本發明的可靠性。

經過多次實驗表明：經過本裝置處理后，再切開魚肚，肚子里的內臟被去除干凈，去除效果與人工去除效果基本相當。需要特別說明的是，在去除魚的內臟之前，不能用刀或其他工具切開與的肚子；若去除魚的內臟之前切開了魚肚，則無法利用本裝置去除內臟。

采用以上技術方案，本發明能方便地調整第一、二去除條之間的相對角度，并可靠地實現鎖緊，且利用三塊泡沫墊的摩擦力防止魚轉動，以便利用旋轉的第一、二去除條代替人工有效地扯掉魚肚內的內臟，且不會絞傷、絞爛魚肉，在保證清除內臟效果的前提下，能有效降低操作者的勞動強度，并且操作者接觸魚的時間較短，這樣也能同時大幅改善衛生程度，從而很好地克服現有人工去除內臟方式效率低、強度高、衛生程度差的缺點，特別適用于加工廠，且本發明結構非常簡單，易于實施，具有很好的實用性。另外，本案中魚的夾緊部分移動部件較少，三塊泡沫墊中只有一塊為運動件，這樣又進一步方便精確地定位，同時也能簡化結構，進一步降低制造成本。

作為優化設計，所述第一、二去除條(6、7)均為不銹鋼件，且第一、二去除條(6、7)的厚度均分別為0.3-0.8mm。

在上述結構中，第一、二去除條(6、7)均為不銹鋼件，不僅便于取材，而且能有效保證結構強度，進而可靠地去除內臟，還能具有防銹功能，避免使用一段時間后生銹；第一、二去除條(6、7)的厚度參數設置較為適中，既能保證結構強度，又可避免因厚度過厚而不能從魚嘴插入魚肚內，還可以保證在插入魚肚后留有足夠的活動空間，從而便于第一、二去除條(6、7)轉動時絞掉魚的內臟，而不絞壞魚肉。

作為優選，所述銷軸(8)中心到第一、二去除條(6、7)右端的直線長度(L)在3.5-6.5mm之間。

采用以上結構設計，直線長度(L)的參數設置適當，既能避免因?yàn)殚L度過小而不能去除大魚的內臟，從而保證了本發明的適用范圍，又可以防止因?yàn)殚L度過大而導致第一、二去除條(6、7)轉動時離心力和振動過大，從而保證能夠順利去除魚的內臟，并保證第一、二去除條(6、7)轉動時不會將魚肉絞爛。

作為優選，所述第一、二去除條(6、7)右端面均為凸出的球面，這樣就能防止產生尖銳處，避免第一、二去除條(6、7)的右端面將內臟的一部分切斷，從而能夠保證挑起所內臟的全部，以便后續第一、二去除條(6、7)旋轉時將內臟完全撤掉。

本發明的目的之二在于提供一種魚深加工中的內臟去除工藝，其特征在于包括如下步驟：

步驟a：設計一款內臟去除設備，該內臟去除設備包括支撐架(1)、螺釘(11)和前氣缸(13)，其中支撐架(1)頂面固定有一塊水平板(2)，該水平板的離地高度為1-1.3m，在水平板(2)上滑動配合有一個滑板(3)，該滑板左端與水平板(2)上的推動氣缸(4)活塞桿相連，從而可以在推動氣缸(4)帶動下左右滑移；所述滑板(3)頂面的右端部水平安裝有旋轉電機(5)，該旋轉電機的輸出軸右端與第一去除條(6)左端固定，第一去除條(6)與旋轉電機(5)軸心線平行；所述第一去除條(6)前側設有第二去除條(7)，該第二去除條通過從前往后設置的銷軸(8)與第一去除條(6)鉸接，從而使第二去除條(7)可相對于第一去除條(6)轉動；所述銷軸(8)位于第一去除條(6)左部，并同時位于第一、二去除條(6、7)的軸心線上；所述銷軸(8)上空套有一個隔套(9)，該隔套將第一、二去除條(6、7)隔開，從而使第一、二去除條之間存在距離差(D)，該距離差的數值在0.5-2mm之間；

所述第二去除條(7)左端固設有一個弧形片(10)，在弧形片開有一個弧形孔(10a)，該弧形孔的圓心落在所述銷軸(8)的軸心線上；所述螺釘(11)的桿部穿設在第一去除條(6)上的螺釘過孔及所述弧形孔(10a)中，該螺釘過孔與銷軸(8)同軸設置，且螺釘(11)桿部的尾端套裝有鎖緊螺母(50)，從而可以調整第一、二去除條(6、7)的相對角度；

所述前氣缸(13)位于第二去除條(7)右邊，并水平設在所述水平板(2)頂面上，前氣缸(13)的活塞桿后端垂直固定有一塊前壓緊板(15)，前壓緊板(15)后側對應設有一塊后壓緊板(16)，該后壓緊板(16)豎直固定在所述水平升降板(12)上；所述前、后壓緊板(15、16)分居在第一、二去除條(6、7)的兩側，這兩塊壓緊板相對的板面均分別覆蓋有一塊上泡沫墊(17)，而前、后壓緊板之間的水平升降板(12)頂面覆蓋有一塊下泡沫墊(18)，且下泡沫墊(18)頂面低于所述前壓緊板(15)底面；

步驟b：首先，擰松所述鎖緊螺母(50)，并使第一、二去除條(6、7)之間存在夾角，并控制推動氣缸(4)帶動第一、二去除條(6、7)向右移動到位；其次，操作者將魚敲死，并用手握著魚，并將第一、二去除條(6、7)的右部插入魚嘴中，進而插入魚肚內，在插入魚肚的過程中，第一、二去除條(6、7)的右部會將魚的內臟挑起；然后，將魚水平放置在下泡沫墊(18)上，并將魚的后側面貼著后面一塊上泡沫墊(17)，且啟動前氣缸(13)，并通過前壓緊板(15)上的上泡沫墊(17)壓緊魚的前側面；再次，手動轉動第二去除條(7)，待第二去除條(7)轉動到與第一去除條(6)重合時擰緊鎖緊螺母(50)；

步驟c：啟動旋轉電機(5)，啟動5-15秒后關閉旋轉電機(5)，然后控制推動氣缸(4)帶動第一、二去除條(6、7)左移動復位，從而將魚的內臟從魚肚子內扯出；

步驟d：控制前氣缸(13)，帶動前壓緊板(15)復位，以便將魚放松，再由操作者將魚手動取下。

在上述結構中，第一、二去除條(6、7)之間存在距離差是特別重要的，這不是一個簡單改進，假若第一、二去除條(6、7)之間存在不存在距離差，那么第一、二去除條(6、7)相對轉動過程中就會一個剪刀結構，從而可能將內臟剪斷，這樣就不能達到絞動內臟，從而無法去除內臟，這樣就不能保證可靠性；另外，距離差的數值也很重要，若距離差過小，還是會形式前述的剪刀效果，可能將內臟剪斷；若距離差過大，則使第二去除條可能相對于第一去除條前后竄動，這樣也可能使絞上的內臟脫離，從而降低去除內臟的效果。綜上所述，所述第一、二去除條(6、7)之間存在距離差(D)，該距離差的數值在0.5-2mm之間，不屬于現有技術，也不屬于本領域技術人員可以采用的常規技術范疇，具有創造性。另外，隔離套的一個作用是隔開第一、二去除條(6、7)，第二個作用是便于第一、二去除條(6、7)相互轉動，一舉兩得。并且，弧形片(10)設在第二去除條(7)左端，這樣就能增加距離銷軸(8)的力臂距離，從而便于可靠地鎖緊，防止第一、二去除條(6、7)整體轉動時發生相對擺動，進而保證本發明的可靠性。

經過多次實驗表明：經過本裝置處理后，再切開魚肚，肚子里的內臟被去除干凈，去除效果與人工去除效果基本相當。需要特別說明的是，在去除魚的內臟之前，不能用刀或其他工具切開與的肚子；若去除魚的內臟之前切開了魚肚，則無法利用本裝置去除內臟。

采用以上技術方案，本去除工藝能方便地調整第一、二去除條之間的相對角度，并可靠地實現鎖緊，且利用三塊泡沫墊的摩擦力防止魚轉動，以便利用旋轉的第一、二去除條代替人工有效地扯掉魚肚內的內臟，且不會絞傷、絞爛魚肉，在保證清除內臟效果的前提下，能有效降低操作者的勞動強度，并且操作者接觸魚的時間較短，這樣也能同時大幅改善衛生程度，從而很好地克服現有人工去除內臟方式效率低、強度高、衛生程度差的缺點，特別適用于加工廠，且本發明結構非常簡單，易于實施，具有很好的實用性。另外，本案中魚的夾緊部分移動部件較少，三塊泡沫墊中只有一塊為運動件，這樣又進一步方便精確地定位，同時也能簡化結構，進一步降低制造成本。

有益效果：本內臟去除設備及去除工藝能方便地調整第一、二去除條之間的相對角度，并可靠地實現鎖緊，且利用三塊泡沫墊的摩擦力防止魚轉動，以便利用旋轉的第一、二去除條代替人工有效地扯掉魚肚內的內臟，且不會絞傷、絞爛魚肉，在保證清除內臟效果的前提下，能有效降低操作者的勞動強度，并且操作者接觸魚的時間較短，這樣也能同時大幅改善衛生程度，從而很好地克服現有人工去除內臟方式效率低、強度高、衛生程度差的缺點，特別適用于加工廠，且本發明結構非常簡單，易于實施，具有很好的實用性。

附圖說明

圖1為本發明的示意圖。

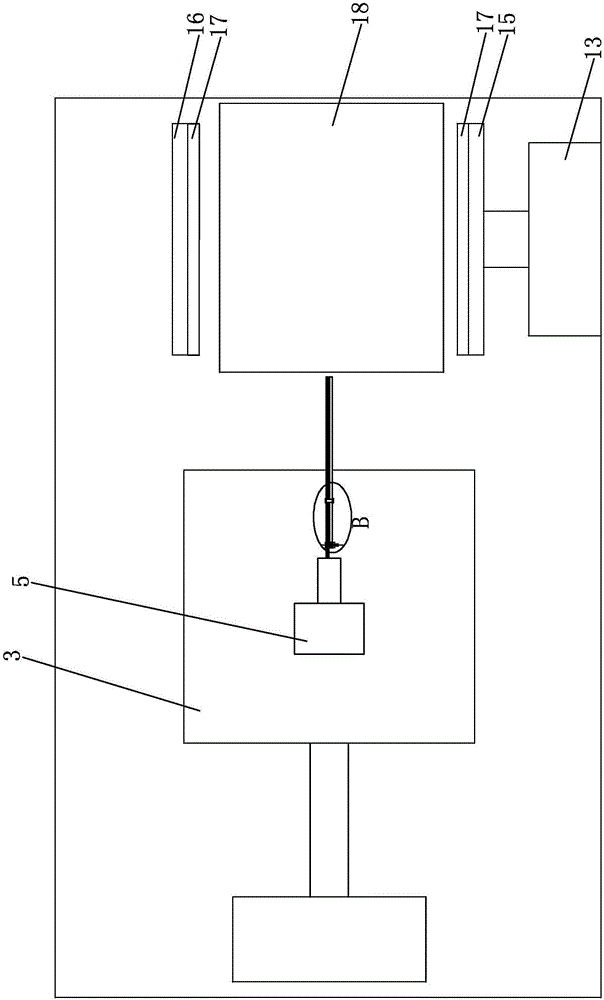

圖2為圖1的俯視圖。

圖3為圖1中A部分的局部放大圖。

圖4為圖2中B部分的局部放大圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步說明：

如圖1、2、3及4所示，一種魚深加工中的內臟去除設備，主要由支撐架1、水平板2、滑板3、推動氣缸4、旋轉電機5、第一去除條6、第二去除條7和銷軸8等部件構成。其中，支撐架1為焊接框架結構，該支撐架1頂面固定有一塊水平板2，該水平板2的離地高度為1-1.3m，這樣就便于操作者坐著操作。

在水平板2上通過導軌滑塊組件滑動配合有一個滑板3，該滑板3左端與水平板2上的推動氣缸4活塞桿相連，從而可以在推動氣缸4帶動下左右滑移。滑板3頂面的右端部水平安裝有旋轉電機5，為了保證可靠地去除內臟，又不絞壞魚肉，該旋轉電機5采用微型電機，旋轉電機5的轉速和扭矩都比較小。

旋轉電機5的輸出軸右端與第一去除條6左端固定，第一去除條6與旋轉電機5軸心線平行。第一去除條6的前側設有一個第二去除條7，該第二去除條7通過從前往后設置的銷軸8與第一去除條6鉸接，從而使第二去除條7可相對于第一去除條6轉動，銷軸8的前、后端鉚平。并且，銷軸8位于第一去除條6的左部，該銷軸8的圓心同時落在第一去除條6與第二去除條7的軸心線上，這樣就能保證旋轉同心。銷軸8中心到第一去除條6與第二去除條7右端的直線長度L在3.5-6.5mm之間，并可優選為4、5或6mm。并且第一、二去除條右端面均為向右凸出的球面。

如圖1、2、3及4所示，銷軸8上空套有一個隔套9，該隔套將第一、二去除條隔開，從而使第一、二去除條之間存在距離差D，該距離差D的數值在0.5-2mm之間，并可優選為1或1.5mm。第一去除條6與第二去除條7均為不銹鋼件，且第一去除條6與第二去除條7的厚度均分別為0.3-0.8mm，并可優選為0.5、0.6、0.7或0.8mm。并且，第一去除條6與第二去除條7設在旋轉電機5輸出軸的軸心線兩側，這兩個去除條到旋轉電機5輸出軸軸心線的直線距離相等。

第二去除條7左端固設有一個弧形片10，在弧形片10開有一個弧形孔10a，該弧形孔10a的圓心落在銷軸8的軸心線上。螺釘11的桿部穿設在第一去除條6上的螺釘過孔及弧形孔10a中，該螺釘過孔與銷軸8同軸設置，且螺釘11桿部的尾端套裝有鎖緊螺母50，從而可以方便、快捷、靈活地調整第一、二去除條的相對角度。

如圖1、2、3及4所示，前氣缸13位于第二去除條7右邊，并水平設在水平板2頂面上，前氣缸13的活塞桿后端垂直固定有一塊前壓緊板15。前壓緊板15后側對應設有一塊后壓緊板16，該后壓緊板16豎直固定在水平升降板12上。前、后壓緊板分居在第一、二去除條的兩側，這兩塊壓緊板相對的板面均分別覆蓋有一塊上泡沫墊17。前、后壓緊板之間的水平升降板12頂面覆蓋有一塊下泡沫墊18，且下泡沫墊18頂面比前壓緊板15底面低0.5-1.5mm。

本發明還公開一種魚深加工中的內臟去除工藝，其特征在于包括如下步驟：

步驟a：設計一款內臟去除設備，如圖1、2、3及4所示，該內臟去除設備主要由支撐架1、水平板2、滑板3、推動氣缸4、旋轉電機5、第一去除條6、第二去除條7和銷軸8等部件構成。其中，支撐架1為焊接框架結構，該支撐架1頂面固定有一塊水平板2，該水平板2的離地高度為1-1.3m，這樣就便于操作者坐著操作。

在水平板2上通過導軌滑塊組件滑動配合有一個滑板3，該滑板3左端與水平板2上的推動氣缸4活塞桿相連，從而可以在推動氣缸4帶動下左右滑移。滑板3頂面的右端部水平安裝有旋轉電機5，為了保證可靠地去除內臟，又不絞壞魚肉，該旋轉電機5采用微型電機，旋轉電機5的轉速和扭矩都比較小。

旋轉電機5的輸出軸右端與第一去除條6左端固定，第一去除條6與旋轉電機5軸心線平行。第一去除條6的前側設有一個第二去除條7，該第二去除條7通過從前往后設置的銷軸8與第一去除條6鉸接，從而使第二去除條7可相對于第一去除條6轉動，銷軸8的前、后端鉚平。并且，銷軸8位于第一去除條6的左部，該銷軸8的圓心同時落在第一去除條6與第二去除條7的軸心線上，這樣就能保證旋轉同心。銷軸8中心到第一去除條6與第二去除條7右端的直線長度L在3.5-6.5mm之間，并可優選為4、5或6mm。并且第一、二去除條右端面均為向右凸出的球面。

如圖1、2、3及4所示，銷軸8上空套有一個隔套9，該隔套將第一、二去除條隔開，從而使第一、二去除條之間存在距離差D，該距離差D的數值在0.5-2mm之間，并可優選為1或1.5mm。第一去除條6與第二去除條7均為不銹鋼件，且第一去除條6與第二去除條7的厚度均分別為0.3-0.8mm，并可優選為0.5、0.6、0.7或0.8mm。并且，第一去除條6與第二去除條7設在旋轉電機5輸出軸的軸心線兩側，這兩個去除條到旋轉電機5輸出軸軸心線的直線距離相等。

第二去除條7左端固設有一個弧形片10，在弧形片10開有一個弧形孔10a，該弧形孔10a的圓心落在銷軸8的軸心線上。螺釘11的桿部穿設在第一去除條6上的螺釘過孔及弧形孔10a中，該螺釘過孔與銷軸8同軸設置，且螺釘11桿部的尾端套裝有鎖緊螺母50，從而可以方便、快捷、靈活地調整第一、二去除條的相對角度。

如圖1、2、3及4所示，前氣缸13位于第二去除條7右邊，并水平設在水平板2頂面上，前氣缸13的活塞桿后端垂直固定有一塊前壓緊板15。前壓緊板15后側對應設有一塊后壓緊板16，該后壓緊板16豎直固定在水平升降板12上。前、后壓緊板分居在第一、二去除條的兩側，這兩塊壓緊板相對的板面均分別覆蓋有一塊上泡沫墊17。前、后壓緊板之間的水平升降板12頂面覆蓋有一塊下泡沫墊18，且下泡沫墊18頂面比前壓緊板15底面低0.5-1.5mm，并可以優選為1mm。

步驟b：首先，擰松鎖緊螺母50，并使第一、二去除條之間存在夾角，并控制推動氣缸4帶動第一、二去除條向右移動到位。其次，操作者將魚敲死，并用手握著魚，并將第一、二去除條的右部插入魚嘴中，進而插入魚肚內，在插入魚肚的過程中，第一、二去除條的右部會將魚的內臟挑起。然后，將魚水平放置在下泡沫墊18上，并將魚的后側面貼著后面一塊上泡沫墊17，且啟動前氣缸13，并通過前壓緊板15上的上泡沫墊17壓緊魚的前側面。再次，手動轉動第二去除條7，待第二去除條7轉動到與第一去除條6重合時擰緊鎖緊螺母50。

步驟c：啟動旋轉電機5，啟動5-15秒后關閉旋轉電機5，然后控制推動氣缸4帶動第一、二去除條左移動復位，從而將魚的內臟從魚肚子內扯出。

步驟d：控制前氣缸13，帶動前壓緊板15復位，以便將魚放松，再由操作者將魚手動取下。

以上所述僅為本發明的較佳實施例而已，并不以本發明為限制，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
