本實用新型涉及顆粒飼料制作，特別涉及一種用于生產顆粒飼料的冷卻塔。

背景技術：

顆粒飼料是配合飼料生產產品中的一種，是一種由全價混合料或單一飼料（牧草、餅粕等），經擠壓作用制成型的粒狀飼料。通常是圓柱形，根據飼喂動物種類的不同而有各種尺寸。

現有的可參考申請?zhí)枮镃N201520360121.7的中國專利，其公開了一種逆流式飼料冷卻裝置，包括冷卻塔、出料口、關風器、排風口、進料口、進風口，冷卻塔的內部縱向依次交錯設置有1-3臺篩盤，篩盤面與冷卻塔側壁傾斜布置，篩盤上均勻分布有篩孔，且所述1-3層篩盤上的篩孔孔徑從上至下依次減小，出料口包括一號出料口和二號出料口，一號出料口設置于冷卻塔和最下一層篩盤的正下方，二號出料口設置于冷卻塔的側壁上，其進口與最下一層篩盤的出口相連，出口與二號關風機的進口相連。

在顆粒飼料制作過程中，首先將粉狀的飼料進行制粒，此時會產生大量的熱，剛出模的飼料顆粒溫度可高達85℃，需要對飼料進行冷卻才能進行包裝出售，此時已經是圓柱形的顆粒飼料從上方的出料口落入冷卻塔，首先經過刷網過濾掉尺寸過大的飼料后，向冷卻塔的下方下落，此時位于出料口側面的吸風口進行吸風，從而對顆粒飼料進行冷卻，最終完成冷卻過程；在這個冷卻過程中，加大出料口的落料量時，冷卻效果偏差是現存的技術問題。

技術實現要素：

本實用新型的目的是提供一種用于生產顆粒飼料的冷卻塔，起到了增大飼料間距，加快落料速度，提高冷卻質量，同時提高冷卻的效率的作用。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種用于生產顆粒飼料的冷卻塔，包括有出料口、篩網、吸風口和塔身，出料口和吸風口均位于塔身的上方，出料口的下方設置有篩網，篩網上設置有刷平組件，刷平組件包括有轉動桿和轉動電機，轉動桿的一端固接在轉動電機的輸出端，轉動桿遠離轉動電機的一端鉸接有連桿，連桿遠離轉動桿的一端鉸接有刷體，篩網上水平設置有供刷體水平方向滑移的軌道，刷體靠近篩網一端設置有刷毛，刷毛處于出料口的下方。

通過上述技術方案，經過制粒過程的顆粒狀飼料從位于冷卻塔上方的出料口落下，首先經過篩網，篩網內設置的刷平組件將堆積在篩網上的顆粒迅速分散到篩網的大部分面積，在增大出料口的出料量時，將符合尺寸的顆粒快速進入塔身內進行冷卻，當顆粒被刷平組件帶到篩網的大部分位置后，落入塔身內的顆粒變得很分散，在吸風口吸風過程中，帶走大量的熱量，同時由于顆粒變得很分散，所以冷卻效果更好，通過所述的設計綜合達到了增大飼料間距，加快落料速度，提高冷卻質量，同時提高冷卻的效率的技術效果。

較佳的，刷毛的一端設置有插入筒，刷體的一端水平伸長形成有彈簧，彈簧遠離刷體一端設置有限位片，刷毛上的插入筒套在彈簧的側壁上，彈簧上的限位片抵接在插入筒的端面上。

通過上述技術方案，將刷毛上的插入筒套在彈簧的側壁上，此時彈簧處于拉伸狀態，而彈簧邊緣的限位片將插入套夾緊，從而讓刷毛對顆粒飼料進行刷平，而當需要調節刷毛和篩網之間的距離時，將處于拉伸狀態的彈簧繼續拉伸然后轉動插入筒，將刷毛與篩網之間的間距調整好后，松開彈簧的限位片讓彈簧重新恢復到夾緊插入筒的狀態，通過上述設計可以讓刷毛能夠自由調節。

較佳的，刷體的遠離篩網的一端設置有V字形的頂板，頂板的尖端靠近出料口一側。

通過上述技術方案，將刷體的頂板設計成V字形的結構后，當頂板經過落料口時，下落的飼料能夠通過頂板滑動到距離出料口更遠的位置，更加方便刷體對篩網進行刷平。

較佳的，篩網傾斜設置，篩網與水平方向夾角成15°。

通過上述技術方案，篩網的傾斜設置篩網的傾斜設置能夠讓殘留在篩網上的顆粒狀飼料集中在篩網的一端，不影響后續的其他顆粒狀飼料的檢測。

較佳的，軌道為長條形，軌道的兩個側面被刷體貫穿，刷體插入到軌道內部，刷體在軌道內水平方向往復運動。

通過上述技術方案，軌道的兩側被貫穿，刷體的一端插入到軌道內，軌道的設計限制了刷體除了在水平方向滑移之外的其他運動，讓刷體能夠穩定的在篩網上方往復工作。

較佳的，轉動電機固接在篩網的邊緣，轉動電機的輸出端伸長出篩網，轉動桿位于篩網的一側。

通過上述技術方案，轉動電機的輸出端伸長出篩網，當轉動電機帶動轉動桿轉動過程中，轉動桿豎直方向上繞圈轉動，而當轉動桿位于篩網的一側時，可以更換更大的轉動桿，從而將刷頭的往復移動的行程距離同步變大，從而將顆粒狀飼料分離的更加分散，最終達到提高冷卻質量的效果。

較佳的，吸風口處設置有防雜濾網。

通過上述技術方案，當加大吸風口的出風量時，有些輕微的顆粒狀飼料可能被過大的吸力牽引，從塔身被吸引到吸風口內，最終造成不必要的損失，而添加了防雜濾網后，防雜濾網阻止了顆粒飼料進入到吸風口內對設備造成損害。

較佳的，篩網中低的一端設置有收集管，收集管遠離篩網的一端套有回收袋。

通過上述技術方案，收集管和回收袋的設計能夠讓因尺寸過大而殘留在篩網上的顆粒狀飼料重新進行回收利用，防止不必要的浪費產生。

綜上所述，本實用新型具有以下有益效果：

1、限位片和彈簧的設計可以比較方便的調整刷毛與篩網的角度，方便操作，并可以對刷毛和篩網之間的間距進行精細調節；

2、頂板和刷平組件的配合可以很好的將落在篩網上的顆粒飼料進行分散并且快速通過篩網。

附圖說明

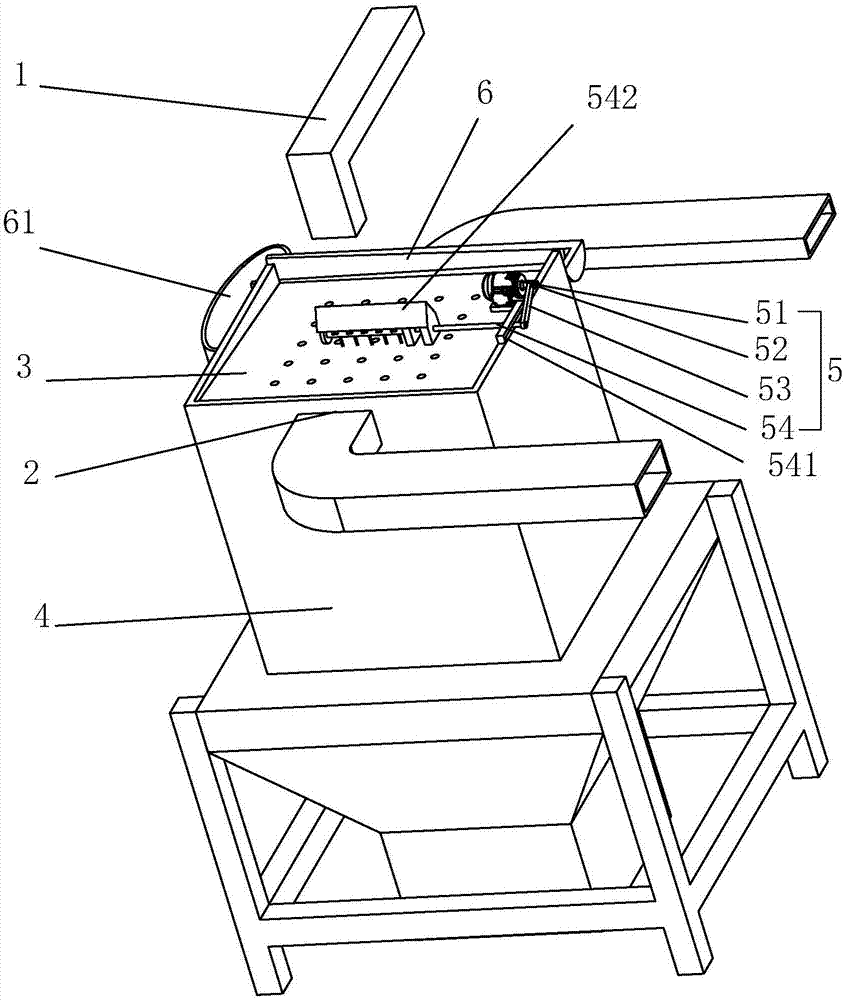

圖1為體現裝置整體的結構示意圖；

圖2為體現刷平組件和篩網連接關系的結構示意圖；

圖3為體現刷平組件的剖視圖；

圖4為體現圖3中的A處的局部放大圖。

圖中，1、出料口；2、吸風口；3、篩網；4、塔身；41、防雜濾網；5、刷平組件；51、轉動電機；52、轉動桿；53、連桿；54、刷體；541、軌道；542、頂板；543、彈簧；5431、限位片；544、插入筒；5441、刷毛；6、收集管；61、回收袋。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。其中相同的零部件用相同的附圖標記表示。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“底面”和“頂面”、“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。

如圖1所示，一種用于生產顆粒飼料的冷卻塔，包括有出料口1、篩網3、吸風口2和塔身4，出料口1和吸風口2均位于塔身4的上方，出料口1的下方設置有篩網3，篩網3上設置有刷平組件5，刷平組件5包括有刷體54、連桿53、轉動桿52和轉動電機51（參考圖2），轉動電機51設置在篩網3的邊緣，轉動電機51的輸出端伸出篩網3外，轉動電機51的輸出端固接有轉動桿52，轉動桿52的一端與轉動電機51固接，轉動桿52的另一端鉸接著連桿53，轉動桿52豎直方向轉動且貼近篩網3的側壁，連桿53遠離轉動桿52的一端設置了刷體54，刷體54與連桿53鉸接，刷體54被限制在篩網3邊緣的軌道541內，軌道541呈長條形，長條形的軌道541水平放置，軌道541的靠近篩網3一側在水平方向被貫穿，刷體54被插入到軌道541內并在軌道541內做水平方向的往復運動。

如圖3、4所示，刷體54遠離連桿53的一端設置有刷毛5441，刷毛5441靠近刷體54的一側固接有插入筒544，刷體54靠近刷毛5441一側的邊緣處設置有彈簧543，彈簧543遠離刷體54的一側固接有限位片5431，刷毛5441通過插入筒544緊固在彈簧543的側壁上，插入筒544的一端抵接在限位片5431上，插入筒544的另一端抵接在刷體54的側壁上，刷毛5441朝篩網3方向設置，刷體54靠近出料口1的位置的上方設置有頂板542，頂板542呈倒V字形，頂板542的尖端沖上。

如圖1、2所示，吸風口2出設置有防雜濾網41，防雜濾網41將吸風口2覆蓋，同時篩網3具有15°的傾斜，篩網3低的一端設置有收集管6，收集管6呈半圓弧形，收集管6靠近篩網3的一側同樣傾斜設置，收集管6低的一端套有回收袋61。

在使用過程中，出料口1不斷落下顆粒狀的飼料，當飼料落到篩網3上時，刷平組件5不斷將堆在一起的飼料分散開，具體是轉動電機51帶動轉動桿52豎直放置轉動，轉動桿52帶動連桿53移動，連桿53推動刷體54沿軌道541往復運動，同時處于刷體54上方的頂板542也將一部分飼料帶到其他地方，分散開的飼料不斷的落入到塔身4內，吸風口2不斷將空氣吸走，同時帶走飼料表面的熱量，在飼料落下的過程中即完成了冷卻過程；當需要調節刷毛5441和篩網3之間的高度和角度時，通過限位片5431拉動彈簧543，此時限位片5431脫離插入筒544，然后即可轉動插入筒544從而調節刷毛5441的角度和高度，確保刷平組件5工作效率。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
