本技術涉及黑木耳加工，尤其涉及一種黑木耳隔斷烘干裝置。

背景技術：

1、黑木耳是一種營養豐富的食用菌，又是我國傳統的保健食品和出口商品，新鮮的黑木耳保質期不長因此需要對其脫水干燥，以延長其保質期；現有設備干燥時往往不夠均勻。

2、現有技術專利cn108208141a公開了一種用于黑木耳加工的干燥設備，包括殼體，所述殼體內部左下方固定連接有電機座，電機座上方固定連接有第一電機，所述第一電機輸出端固定連接有主動錐齒輪，所述殼體內底部中央轉動連接有縱向轉軸，縱向轉軸中部固定連接有從動錐齒輪，從動錐齒輪與主動錐齒輪相嚙合，所述縱向轉軸上端固定連接有轉動配流板，轉動配流板上方開設有若干配流孔，所述殼體底部右側固定連接有熱風機，殼體內部中央固定連接有弧形底板；本設計的有益效果是：結構簡單，使用方便，在使用時能通過各角度對黑木耳進行風干，進而使得烘干更加均勻，避免局部烘干造成的產品未全干情況，繼而保證了產品的保質期。

3、但上述現有技術中，由于轉動配流板是設置于殼體的內部，從而在配流孔堵塞時，無法快速將其疏通，進而影響烘干效果。

技術實現思路

1、本實用新型的目的在于提供一種黑木耳隔斷烘干裝置，旨在解決現有技術中由于所述轉動配流板是設置于所述殼體的內部，從而在所述配流孔堵塞時，無法快速將其疏通，進而影響烘干效果的技術問題。

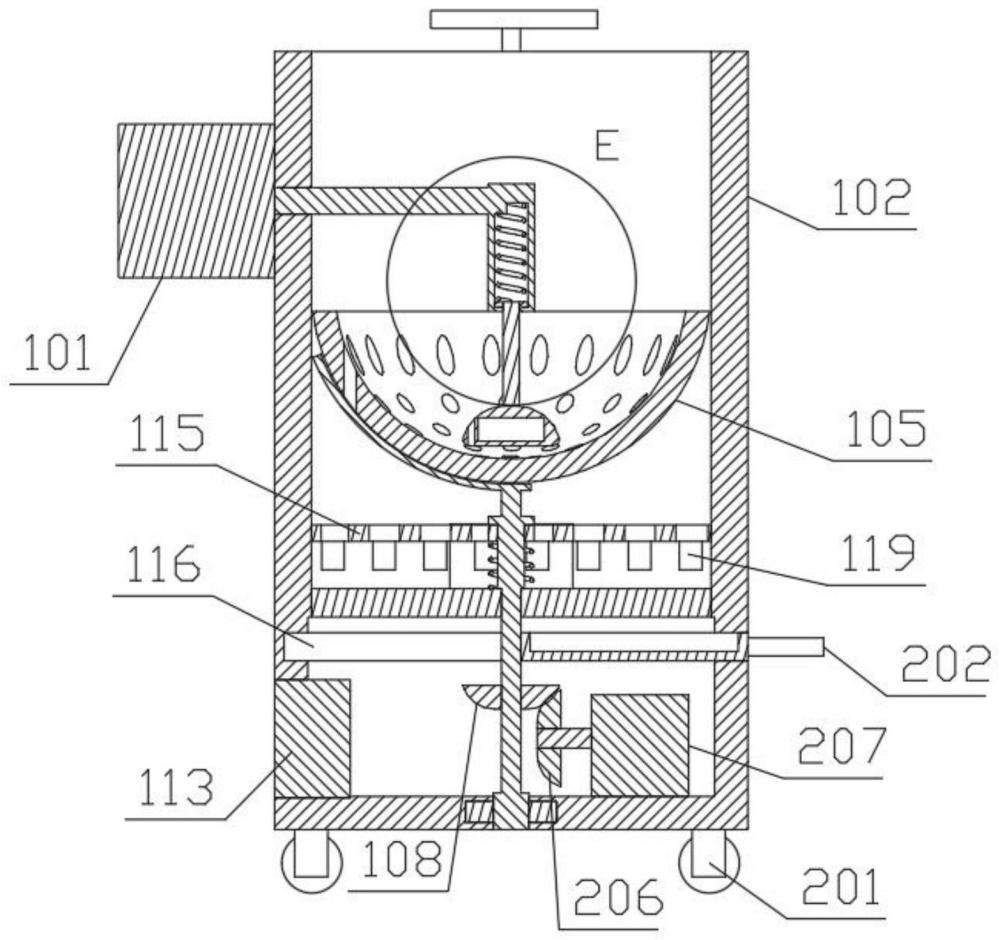

2、為實現上述目的，本實用新型采用的一種黑木耳隔斷烘干裝置，包括往復搖擺電機、殼體和疏通機構，所述往復搖擺電機的輸出端設置有擺動桿，所述擺動桿的一端設置有攪拌塊，所述殼體內設置有弧形底板，所述弧形底板上具有多個通氣孔，所述殼體的中部設置有轉軸，所述轉軸從下至上依次設置有從動錐齒輪、轉動配流板和轉動擋板，所述轉動配流板上具有多個配流孔，所述殼體的內底部設置有傳動機構和熱風機，所述往復搖擺電機與所述殼體固定連接，并位于所述殼體的外側，所述傳動機構與所述從動錐齒輪傳動連接，并位于所述從動錐齒輪上，所述疏通機構包括兩個下壓桿、聯動板和收集盤，所述聯動板的上具有方槽和多個導氣孔，所述聯動板的下方設置有多個疏通塊，所述收集盤的中部具有通孔，所述收集盤內設置有防漏網，所述轉軸上設置有方塊，所述方塊上套設有第一彈簧，且所述第一彈簧抵持于所述轉動配流板與所述聯動板之間，兩個所述下壓桿分別與所述聯動板固定連接，并位于所述聯動板的兩側，兩個所述下壓桿還分別與所述殼體滑動連接，并位于所述殼體的內部，所述聯動板與所述方塊滑動連接，并套設于所述方塊上，且還位于所述轉動擋板與所述轉動配流板之間，所述收集盤與所述殼體滑動連接，并位于所述殼體內，且還位于所述從動錐齒輪與所述轉動配流板之間。

3、其中，所述疏通機構還包括兩個按壓塊，兩個所述按壓塊分別與對應的所述下壓桿固定連接，并位于所述下壓桿上。

4、其中，所述疏通機構還包括兩個握把，兩個所述握把分別與所述收集盤固定連接，并位于所述收集盤的一端。

5、其中，所述黑木耳隔斷烘干裝置還包括多個萬向輪和兩個把手，多個所述萬向輪分別與所述殼體固定連接，并位于所述殼體的下方，兩個所述把手分別與所述殼體固定連接，并位于所述殼體的兩側，且所述往復搖擺電機位于兩個所述把手之間。

6、其中，所述擺動桿包括伸縮桿和固定桿，所述固定桿內設置有第二彈簧，所述伸縮桿與所述固定桿滑動連接，并位于所述固定桿內，且抵持所述第二彈簧，所述攪拌塊與所述伸縮桿固定連接，并位于所述伸縮桿的一端，所述固定桿與所述往復搖擺電機傳動連接，并位于所述往復搖擺電機的輸出端。

7、其中，所述傳動機構包括主動錐齒輪和傳動電機，所述主動錐齒輪與所述傳動電機傳動連接，并位于所述傳動電機的輸出端，所述主動錐齒輪還與所述從動錐齒輪傳動連接，并位于所述從動錐齒輪上，所述傳動電機與所述殼體固定連接，并位于所述殼體內底部。

8、本實用新型的一種黑木耳隔斷烘干裝置，包括往復搖擺電機、殼體和疏通機構，所述往復搖擺電機的輸出端設置有擺動桿，所述擺動桿的一端設置有攪拌塊，所述殼體內設置有弧形底板，所述殼體的中部設置有轉軸，所述轉軸從下至上依次設置有從動錐齒輪、轉動配流板和轉動擋板，所述殼體的內底部設置有傳動機構和熱風機，所述疏通機構包括兩個下壓桿、聯動板和收集盤，所述聯動板的下方設置有多個疏通塊，所述轉軸上設置有方塊，所述方塊上套設有第一彈簧，兩個所述下壓桿分別與所述聯動板固定連接，兩個所述下壓桿還分別與所述殼體滑動連接，所述聯動板與所述方塊滑動連接，所述收集盤與所述殼體滑動連接，通過所述疏通塊對所述配流孔內的雜質進行擠出，并通過所述收集盤進行收，從而可避免配流孔堵塞的情況，進而提高烘干效果。

技術特征：

1.一種黑木耳隔斷烘干裝置，包括往復搖擺電機和殼體，所述往復搖擺電機的輸出端設置有擺動桿，所述擺動桿的一端設置有攪拌塊，所述殼體內設置有弧形底板，所述弧形底板上具有多個通氣孔，所述殼體的中部設置有轉軸，所述轉軸從下至上依次設置有從動錐齒輪、轉動配流板和轉動擋板，所述轉動配流板上具有多個配流孔，所述殼體的內底部設置有傳動機構和熱風機，所述往復搖擺電機與所述殼體固定連接，并位于所述殼體的外側，所述傳動機構與所述從動錐齒輪傳動連接，并位于所述從動錐齒輪上，其特征在于，

2.如權利要求1所述的黑木耳隔斷烘干裝置，其特征在于，

3.如權利要求2所述的黑木耳隔斷烘干裝置，其特征在于，

4.如權利要求3所述的黑木耳隔斷烘干裝置，其特征在于，

5.如權利要求4所述的黑木耳隔斷烘干裝置，其特征在于，

6.如權利要求5所述的黑木耳隔斷烘干裝置，其特征在于，

技術總結
本技術涉及黑木耳加工技術領域，尤其涉及一種黑木耳隔斷烘干裝置，包括往復搖擺電機、殼體和疏通機構，往復搖擺電機的輸出端設置有擺動桿，殼體內設置有弧形底板，殼體的中部設置有轉軸，轉軸從下至上依次設置有從動錐齒輪、轉動配流板和轉動擋板，殼體的內底部設置有傳動機構和熱風機，疏通機構包括兩個下壓桿、聯動板和收集盤，聯動板的下方設置有多個疏通塊，轉軸上設置有方塊，兩個下壓桿分別與聯動板固定連接，兩個下壓桿還分別與殼體滑動連接，聯動板與方塊滑動連接，收集盤與殼體滑動連接，通過疏通塊對配流孔內的雜質進行擠出，并通過收集盤進行收，從而可避免配流孔堵塞的情況，進而提高烘干效果。

技術研發人員：馬書田,唐廷廷,張小燕
受保護的技術使用者：重慶市瓜瓜鼎黑木耳種植專業合作社
技術研發日：20240229
技術公布日：2025/4/24
