本技術涉及一種食品殺菌設備技術，具體是一種小麥面粉生產用殺菌設備。

背景技術：

1、小麥面粉就是將小麥通過粉碎、研磨等工序將其制造成粉狀，這樣就成了小麥面粉，小麥面粉在生產過程中為了提高其質量一般都會進行滅菌操作，這樣就可以使小麥面粉中有害菌不復存在，現有的小麥面粉殺菌一般采用紫外線消毒，就是面粉在生產線上通過紫外線燈照射下，面粉暴露在紫外線下一段時間后可以殺滅大部分微生物。

2、現在的小麥面粉一般通過紫外線進行殺菌操作，我們使用現在紫外線殺菌設備時發現現有紫外燈一般固定不動，傳送帶上的面粉經過該紫外燈，紫外燈照射下實現面粉的殺菌操作，但是這樣照射時間短不說，很難起到高效滅菌效果。

技術實現思路

1、本實用新型的目的解決了現有面粉在紫外燈照射下時間短而導致滅菌效果不高的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種小麥面粉生產用殺菌設備，包括滅菌箱體，所述滅菌箱體的頂部開設有進料口，進料口上活動連接有進料組件，進料組件的側面設置有晃動組件，滅菌箱體的內部還設置有傳動帶組件，滅菌箱體內壁的頂部位于進料組件左側位置設置有固定式紫外燈，固定式紫外燈對傳動帶組件上的面粉進行照射滅菌，滅菌箱體內壁的頂部位于固定式紫外燈的左側位置設置有轉動組件，轉動組件的底部固定有活動式紫外燈，殺菌箱體內部還設置有撥輥組件。

4、優選的：所述進料口的內壁上設置有柔性套，柔性套的內側與進料組件的側面固定連接。

5、優選的：所述進料組件包括進料斗本體，進料斗本體的側面對應進料口的上方和下方位置均固定有限位板，限位板擋住進料口，這樣為了避免進料口露出而導致雜質落入滅菌箱體的內部，其次進料口露出而影響美觀，進料斗本體的內部設置固定有多個導片，導片與導片之間存在通道。

6、優選的：所述晃動組件包括晃動減速電機，晃動減速電機固定在滅菌箱體的頂部，晃動減速電機的輸出軸上固定有傳動盤，傳動盤的底部固定有帶動頭，帶動頭的表面活動套接有帶動圈，帶動圈的一端固定有連接板，連接板則將帶動圈固定在進料斗本體的側面。

7、優選的：所述轉動組件包括轉動減速電機和固定吊桿，轉動減速電機和固定吊桿均固定在滅菌箱體內壁的頂部位置，如圖2和圖3所示，轉動減速電機的輸出軸上固定套接有主動輪，固定吊桿上轉動套接有帶動輪，主動輪和帶動輪的表面均活動嚙合有傳動鏈條，活動式紫外燈固定在傳動鏈條的底部。

8、優選的：所述撥輥組件包括撥動減速電機，撥動減速電機則固定在滅菌箱體內壁的側面，撥動減速電機的輸出軸上設置有轉動撥輥，轉動撥輥上固定有撥板，撥板遠離轉動撥輥的一端設置有撥頭，撥板上還開設有通口。

9、優選的：所述滅菌箱體內壁的頂部位于轉動組件的左側位置設置有固定桿，固定桿的底部設置有高溫加熱板，高溫加熱板上的高溫區域靠近傳動帶組件。

10、與現有技術相比，本實用新型的有益效果是：

11、通過設置固定式紫外燈、轉動組件和撥輥組件，固定式紫外燈首先對面粉進行照射滅菌，隨后到達活動式紫外燈區域，活動式紫外燈通過轉動組件帶動同步于面粉移動對面粉進行長時間照射，此情況下也不耽誤面粉的正常移動，這樣提高照射時間來提高滅菌效果，然后在滅菌的時候撥輥組件對面粉進行翻動，使其將沒有照射的面粉翻過來進行照射滅菌，達到了提高對面粉照射時間和對面粉翻動來提高滅菌的效果，解決了現有面粉在紫外燈照射下時間短而導致滅菌效果不高的問題。

12、通過設置高溫加熱板，高溫加熱板通過加熱的方式對面粉進行高溫滅菌操作，通過另一種方式來進一步提高滅菌效果。

技術特征：

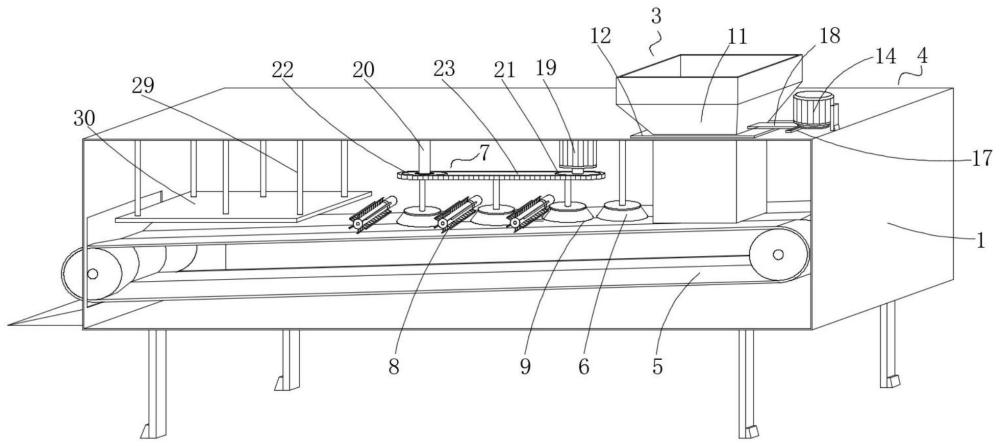

1.一種小麥面粉生產用殺菌設備，包括滅菌箱體(1)，其特征在于，所述滅菌箱體(1)的頂部開設有進料口(2)，進料口(2)上活動連接有進料組件(3)，進料組件(3)的側面設置有晃動組件(4)，滅菌箱體(1)的內部還設置有傳動帶組件(5)，滅菌箱體(1)內壁的頂部位于進料組件(3)左側位置設置有固定式紫外燈(6)，固定式紫外燈(6)對傳動帶組件(5)上的面粉進行照射滅菌，滅菌箱體(1)內壁的頂部位于固定式紫外燈(6)的左側位置設置有轉動組件(7)，轉動組件(7)的底部固定有活動式紫外燈(9)，殺菌箱體內部還設置有撥輥組件(8)。

2.根據權利要求1所述的一種小麥面粉生產用殺菌設備，其特征在于，所述進料口(2)的內壁上設置有柔性套(10)，柔性套(10)的內側與進料組件(3)的側面固定連接。

3.根據權利要求1所述的一種小麥面粉生產用殺菌設備，其特征在于，所述進料組件(3)包括進料斗本體(11)，進料斗本體(11)的側面對應進料口(2)的上方和下方位置均固定有限位板(12)，限位板(12)擋住進料口(2)，進料斗本體(11)的內部設置固定有多個導片(13)，導片(13)與導片(13)之間存在通道。

4.根據權利要求1所述的一種小麥面粉生產用殺菌設備，其特征在于，所述晃動組件(4)包括晃動減速電機(14)，晃動減速電機(14)固定在滅菌箱體(1)的頂部，晃動減速電機(14)的輸出軸上固定有傳動盤(15)，傳動盤(15)的底部固定有帶動頭(16)，帶動頭(16)的表面活動套接有帶動圈(17)，帶動圈(17)的一端固定有連接板(18)，連接板(18)則將帶動圈(17)固定在進料斗本體(11)的側面。

5.根據權利要求1所述的一種小麥面粉生產用殺菌設備，其特征在于，所述轉動組件(7)包括轉動減速電機(19)和固定吊桿(20)，轉動減速電機(19)和固定吊桿(20)均固定在滅菌箱體(1)內壁的頂部位置，轉動減速電機(19)的輸出軸上固定套接有主動輪(21)，固定吊桿(20)上轉動套接有帶動輪(22)，主動輪(21)和帶動輪(22)的表面均活動嚙合有傳動鏈條(23)，活動式紫外燈(9)固定在傳動鏈條(23)的底部。

6.根據權利要求1所述的一種小麥面粉生產用殺菌設備，其特征在于，所述撥輥組件(8)包括撥動減速電機(24)，撥動減速電機(24)則固定在滅菌箱體(1)內壁的側面，撥動減速電機(24)的輸出軸上設置有轉動撥輥(25)，轉動撥輥(25)上固定有撥板(26)，撥板(26)遠離轉動撥輥(25)的一端設置有撥頭(27)，撥板(26)上還開設有通口(28)。

7.根據權利要求1所述的一種小麥面粉生產用殺菌設備，其特征在于，所述滅菌箱體(1)內壁的頂部位于轉動組件(7)的左側位置設置有固定桿(29)，固定桿(29)的底部設置有高溫加熱板(30)，高溫加熱板(30)上的高溫區域靠近傳動帶組件(5)。

技術總結
本技術公開了一種小麥面粉生產用殺菌設備，涉及食品殺菌設備技術領域，具體包括滅菌箱體，滅菌箱體的頂部開設有進料口，進料口上活動連接有進料組件，進料組件的側面設置有晃動組件，滅菌箱體的內部還設置有傳動帶組件。通過設置固定式紫外燈、轉動組件和撥輥組件，固定式紫外燈首先對面粉進行照射滅菌，隨后到達活動式紫外燈區域，活動式紫外燈通過轉動組件帶動同步于面粉移動對面粉進行長時間照射，此情況下也不耽誤面粉的正常移動，這樣提高照射時間來提高滅菌效果，然后在滅菌的時候撥輥組件對面粉進行翻動，使其將沒有照射的面粉翻過來進行照射滅菌，達到了提高對面粉照射時間和對面粉翻動來提高滅菌的效果。

技術研發人員：侯軍志,韓書韋,牛瑞杰
受保護的技術使用者：項城市金穗面粉有限公司
技術研發日：20240430
技術公布日：2025/4/24
