本技術涉及荔枝加工領域，尤其涉及一種荔枝加工干燥機。

背景技術：

1、現有專利（公告號：cn206498921u）提出了一種荔枝加工干燥機。包括加料口、螺旋通道、電機、扇葉、電熱絲、底蓋、通風孔、保溫層、出料口；其中，加料口穿過保溫層伸入于荔枝烘干機中，加料口的底部正好位于螺旋通道的最高處，螺旋通道為螺旋狀，螺旋通道固定于荔枝烘干機中，螺旋通道上每隔一周設有水平的緩沖臺；電機固定在荔枝烘干機的底部，電機的轉軸末端連接扇葉；電熱絲設置在扇葉的上方，電熱絲的上方設有底蓋，底蓋上設有若干通風孔，然而此裝置“螺旋通道固定于荔枝烘干機中”其中設備依靠保溫層內部的螺旋通道對物料進行干燥輸送，其中螺旋通道為封閉式結構，如物料輸送過多，可能會在螺旋通道內部造成卡阻，影響設備的穩定性。

技術實現思路

1、本實用新型針對現有技術存在的上述不足，提供一種通過橫梁側部的雙軸電機驅加熱筒旋轉，并配合入料筒上部的入料箱對加熱筒前部的入料槽進行物料輸入，從而使入料箱內部的物料因加熱筒的旋轉，分批進入加熱筒內部，從而避免加熱筒內部堆積堵塞，以此增加設備的穩定性的一種荔枝加工干燥機。

2、本實用新型的目的是通過以下技術方案來實現：

3、一種荔枝加工干燥機，包括設備底座、螺旋電機、加熱筒、螺旋架、主輪軸、橫梁，所述設備底座與出料箱相適應，設備底座連接出料箱，出料箱插入設備底座前部，設備底座后部與電機支架固定連接，電機支架上部與螺旋電機固定連接，設備底座上部與支撐架固定連接，支撐架前部與入料筒支架固定連接，入料筒支架內部與入料筒固定連接，入料筒上部具有入料箱，入料筒與加熱筒相適應，入料筒連接加熱筒，加熱筒在入料筒內部轉動，加熱筒后部具有入料槽，入料箱與入料槽位置對應。

4、所述加熱筒后部與支撐盤固定連接，支撐盤與螺旋軸相適應，支撐盤連接螺旋軸，螺旋軸在支撐盤內部轉動，螺旋電機前部與螺旋軸固定連接，螺旋軸側部與螺旋架固定連接，螺旋架側部具有螺旋桿，加熱筒與螺旋桿相適應。

5、所述加熱筒連接螺旋桿，螺旋桿在加熱筒內部轉動，支撐架下部具有副輪軸槽，副輪軸槽與副輪軸相適應，副輪軸槽連接副輪軸，副輪軸在副輪軸槽內部轉動，支撐架上部具有主輪軸槽，主輪軸槽與主輪軸相適應，主輪軸槽連接主輪軸。

6、所述主輪軸在主輪軸槽內部轉動，副輪軸與主輪軸內部均具有支撐輪，加熱筒表面與加熱筒定位盤固定連接，加熱筒定位盤側部與驅動銷固定連接，支撐輪在驅動銷側部轉動，支撐架上部與橫梁固定連接。

7、有益效果

8、1.本實用新型荔枝加工干燥機使用過程中，通過橫梁側部的雙軸電機驅加熱筒旋轉，并配合入料筒上部的入料箱對加熱筒前部的入料槽進行物料輸入，從而使入料箱內部的物料因加熱筒的旋轉，分批進入加熱筒內部，從而避免加熱筒內部堆積堵塞，以此增加設備的穩定性。

9、2.本實用新型荔枝加工干燥機使用過程中，通過橫梁側部的雙軸電機驅動上端支撐輪旋轉，使支撐輪帶動加熱筒旋轉的同時，通過螺旋電機驅動加熱筒內部的螺旋軸旋轉，從而使螺旋軸帶動螺旋桿將加熱筒內壁沾黏的物料進行刮除，以此進一步增加設備的穩定性。

10、3.本實用新型荔枝加工干燥機使用過程中，通過橫梁側部的兩組雙軸電機共同驅動內部加熱筒進行旋轉，達到雙電機共同出力，從而減少單組電機的負載，以此增加設備的使用壽命。

技術特征：

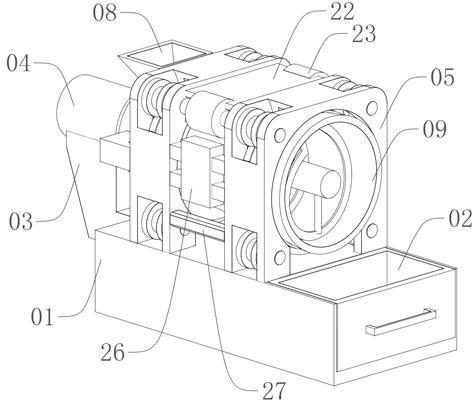

1.一種荔枝加工干燥機，其特征是:包括設備底座（01）、螺旋電機（04）、加熱筒（09）、螺旋架（13）、主輪軸（18）、橫梁（22），所述設備底座（01）與出料箱（02）相適應，設備底座（01）連接出料箱（02），出料箱（02）插入設備底座（01）前部，設備底座（01）后部與電機支架（03）固定連接，電機支架（03）上部與螺旋電機（04）固定連接，設備底座（01）上部與支撐架（05）固定連接，支撐架（05）前部與入料筒支架（06）固定連接，入料筒支架（06）內部與入料筒（07）固定連接，入料筒（07）上部具有入料箱（08），入料筒（07）與加熱筒（09）相適應，入料筒（07）連接加熱筒（09），加熱筒（09）在入料筒（07）內部轉動，加熱筒（09）后部具有入料槽（10），入料箱（08）與入料槽（10）位置對應；所述加熱筒（09）后部與支撐盤（11）固定連接，支撐盤（11）與螺旋軸（12）相適應，支撐盤（11）連接螺旋軸（12），螺旋軸（12）在支撐盤（11）內部轉動，螺旋電機（04）前部與螺旋軸（12）固定連接，螺旋軸（12）側部與螺旋架（13）固定連接。

2.根據權利要求1所述的一種荔枝加工干燥機，其特征是:螺旋架（13）側部具有螺旋桿（14），加熱筒（09）與螺旋桿（14）相適應。

3.根據權利要求2所述的一種荔枝加工干燥機，其特征是:所述加熱筒（09）連接螺旋桿（14），螺旋桿（14）在加熱筒（09）內部轉動，支撐架（05）下部具有副輪軸槽（15），副輪軸槽（15）與副輪軸（16）相適應，副輪軸槽（15）連接副輪軸（16），副輪軸（16）在副輪軸槽（15）內部轉動，支撐架（05）上部具有主輪軸槽（17），主輪軸槽（17）與主輪軸（18）相適應，主輪軸槽（17）連接主輪軸（18）。

4.根據權利要求3所述的一種荔枝加工干燥機，其特征是:所述主輪軸（18）在主輪軸槽（17）內部轉動，副輪軸（16）與主輪軸（18）內部均具有支撐輪（19），加熱筒（09）表面與加熱筒定位盤（20）固定連接，加熱筒定位盤（20）側部與驅動銷（21）固定連接，支撐輪（19）在驅動銷（21）側部轉動，支撐架（05）上部與橫梁（22）固定連接。

5.根據權利要求4所述的一種荔枝加工干燥機，其特征是:所述橫梁（22）內部與雙軸電機（23）固定連接，雙軸電機（23）側部與驅動軸（24）固定連接，驅動軸（24）側部與主輪軸（18）固定連接，支撐架（05）內部與電熱絲加熱架（25）固定連接，電熱絲加熱架（25）內部與電熱絲加熱箱（26）固定連接，電熱絲加熱箱（26）內部固定有電熱絲，支撐架（05）下部與底梁（27）固定連接。

技術總結
一種荔枝加工干燥機，包括設備底座、螺旋電機、加熱筒、螺旋架、主輪軸、橫梁，所述設備底座與出料箱相適應，設備底座連接出料箱，出料箱插入設備底座前部，設備底座后部與電機支架固定連接，電機支架上部與螺旋電機固定連接，設備底座上部與支撐架固定連接，支撐架前部與入料筒支架固定連接，入料筒支架內部與入料筒固定連接，入料筒上部具有入料箱，入料筒與加熱筒相適應，入料筒連接加熱筒，加熱筒在入料筒內部轉動，加熱筒后部具有入料槽，入料箱與入料槽位置對應。

技術研發人員：張強,李克遠,李化強,王麗,李海麗,王昆,李啟文
受保護的技術使用者：高州市益豐健康產業科技有限公司
技術研發日：20240712
技術公布日：2025/4/24
