本發明涉及一種安全型煙支。

背景技術：

煙支是一種煙草制品，制法是把煙草烤干后切絲，然后以紙卷成圓桶形條狀，包括煙體和煙蒂，吸食時把煙體一端點燃，然后在另一端用口吸咄煙蒂，產生煙霧，煙蒂由聚丙烯絲束組成，可輕微過濾煙葉中的有毒成分，但普通煙支吸食完后，如不將煙體的燃燒部滅掉隨意丟扔，燃燒部很容易引燃相鄰的物品。

技術實現要素：

本發明所要解決的技術問題是提供一種使用方便、可自動熄滅的安全型煙支。

為解決上述技術問題，本發明提供了一種安全型煙支，包括煙體和煙蒂，煙體尾端與煙蒂始端之間連接；

煙體尾部內放有至少一個水袋，所述水袋包括袋體，袋體內裝有水。

采用這樣的結構后，煙支吸食時，煙體從始端開始燃燒，直至煙體燃燒至煙體尾部，水袋的袋體被燃燒部燒破，水袋中的水流出，將阻隔煙體的燃燒部燃燒，迫使燃燒部自然熄滅。

而且煙體點燃后，煙體只部分燃燒或者未燃燒至煙體尾部，如果此時需要丟棄煙支，可以直接使用外力將水袋擠破，使水流出浸透煙體內的煙絲，使燃燒部熄滅，再進行丟棄。

本安全型煙支水袋的形狀為球體或橢圓體；采用這樣的結構后，可根據煙體的長短粗細不同來選用使用的水袋形狀。

本安全型煙水袋的形狀始端為圓柱體狀，水袋的形狀尾端為圓錐體狀；采用這樣的結構后，不僅水袋始端的圓柱體狀增加了水袋的儲水量，而且水袋后端的圓錐體狀兼顧了煙氣的通過性。

本安全型煙水袋的袋體材料為聚乙烯材料或者硅膠；采用這樣的結構后，可減少袋體在燃燒后對人體的傷害。

附圖說明

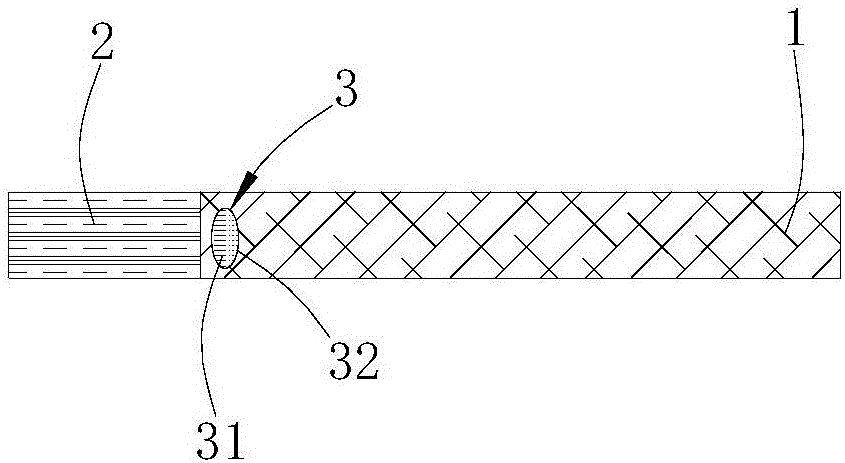

圖1是本安全型煙支實施例一的主視圖。

圖2是本安全型煙支實施例一主視圖的剖視圖。

圖3是本安全型煙支實施例二主視圖的剖視圖。

圖4是本安全型煙支實施例三主視圖的剖視圖。

圖5是本安全型煙支實施例四主視圖的剖視圖。

具體實施方式

實施例一

如圖1至2所示(圖2中省略了煙體側壁及水袋的壁厚)

本安全型煙支包括煙體1和煙蒂2。

煙體1內有煙絲，煙體1尾端與煙蒂2始端之間連接，煙體1尾部內放有至少一個水袋3，所述水袋3包括袋體32，袋體32內裝有水31，所述的水袋3的形狀為橢圓體狀，水袋3的長半軸的走向與煙體1徑向方向一致，所述的袋體32材料為聚乙烯材料，水袋3側壁距離煙體1內壁具有一定間隙，供煙氣通過。

煙支吸食時，煙體1從始端開始燃燒，直至煙體1燃燒至煙體1尾部，水袋3的袋體32被燃燒部燒破，水袋3中的水31流出，將阻隔煙體1的燃燒部燃燒，迫使燃燒部自然熄滅。

另外，煙體1點燃后，煙體1只部分燃燒或者未燃燒至煙體1尾部，如果此時需要丟棄煙支，可以直接使用外力將水袋3擠破，使水31流出浸透煙體1內的煙絲，使燃燒部熄滅，再進行丟棄，防止煙支將外物引燃。

實施例二

如圖3所示

本實施例與實施例一的區別僅在于：水袋3a的形狀為球體，其使用方法與實施例一中的水袋3使用方法相同。

實施例三

如圖4所示

本實施例與實施例一的區別僅在于：水袋3b的形狀也為橢圓體狀，但水袋3b的長半軸的走向與煙體1b徑向方向一致；袋體32b材料為硅膠材料。

實施例四

如圖5所示

本實施例與實施例一的區別僅在于：水袋3c的形狀始端為圓柱體狀，水袋3c的形狀尾端為圓錐體狀。

以上所述的僅是本發明的四種實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以作出若干變型和改進，這些也應視為屬于本發明的保護范圍，比如袋體使用材料還可以使用其他塑料材質、水袋的形狀等等。
