本實用新型涉及一種過濾嘴，具體的來說是涉及一種新型可變徑煙支過濾嘴，是過濾嘴的升級改造。

背景技術：

隨著經濟社會的發展，在目前的煙草行業，卷煙的樣式已是豐富多樣，同時也是最受廣大消費者青睞的產品之一。可是隨著消費水平的不斷的提高，消費者對卷煙的需求和改善也不斷提高。

目前現有生產的卷煙，除了卷煙本身自帶的標準濾嘴，給消費者的感覺比較單調。

因此，現急需一種能夠有效的解決上述技術問題的一種的卷煙濾嘴，通過對卷煙濾嘴進一步的改進來實現滿足不同的吸食者以及消費者對不同卷煙樣式的需求。

技術實現要素：

針對上述背景技術中存在的諸多缺陷與不足，本實用新型要解決的技術問題是旨在提供一種新型可變徑煙支過濾嘴，使其能夠實現在抽吸時，可以通過這種可變徑煙支過濾嘴，不僅能夠滿足可以變成標準濾嘴使用，而且還能夠實現對于煙癮大的、吸水煙筒的人可以將可抽出的細支濾嘴棒抽出，形成濾嘴部分存在的中空濾嘴進行吸食。

為實現上述的發明目的，本實用新型是通過采用如下的設計結構來實現的：

一種新型可變徑煙支過濾嘴，主要是由內部由醋酸纖維材料制成的卷煙濾嘴棒(1)、煙絲(2)以及卷煙用紙(3)構成，卷煙濾嘴棒(1)的中部設置為空心部分，空心部分自卷煙濾嘴棒(1)口含部位的起始端起一直延伸設置于卷煙濾嘴棒(1)長度的33mm處，并在卷煙濾嘴棒(1)的空心部分置入由醋酸纖維材料制成的可抽出的細支濾嘴棒(4)，可抽出的細支濾嘴棒(4)的a端位于卷煙濾嘴棒(1)口含端部位，可抽出的細支濾嘴棒(4)的b端與卷煙濾嘴棒(1)中部的醋酸纖維材料相連。

優選的，所述卷煙濾嘴棒(1)的長度為34mm，空心部分的長度為33mm，空心部分的直徑與可抽出的細支濾嘴棒(4)的直徑相吻合。

優選的，所述可抽出的細支濾嘴棒(4)的長度與卷煙濾嘴棒(1)的長度一致，為34mm，可抽出的細支濾嘴棒(4)的直徑是卷煙濾嘴棒(1)的1/2。

優選的，所述可抽出的細支濾嘴棒(4)整體呈錐形結構，可抽出的細支濾嘴棒(4)與卷煙濾嘴棒(1)呈分體狀態。

優選的，所述可抽出的細支濾嘴棒(4)的a端露出的長度為1mm。

工作原理是：本實用新型一種新型可變徑煙支過濾嘴在進行抽吸時，吸食者將可抽出的細支濾嘴棒(4)推入卷煙濾嘴棒(1)內，變成與現在普通的標準卷煙過濾嘴，吸食者就可以進行抽吸，與此同時，在這一實施過程中，根據吸食者的需求，在進行使用時，還可將可抽出的細支濾嘴棒(4)從卷煙濾嘴棒(1)內抽出，從而形成濾嘴部分存在的中空濾嘴進行吸食。此時由于可抽出的細支濾嘴棒(4)部分的缺失，濾嘴通徑由此變大，可吸食卷煙的煙氣出氣量漸變多，從而就滿足了煙癮較大的用戶和水煙筒使用。

有益效果是：本實用新型提供的一種新型可變徑煙支過濾嘴結構簡單、制作簡易，通過這種可變徑煙支過濾嘴可將可抽出的細支濾嘴棒抽出，形成濾嘴部分的自有部分存在的中空濾嘴進行吸食，適合煙癮較大的用戶和水煙筒使用，使吸食者多了一份新意，也使卷煙濾嘴在原有的基礎上得到進一步的改善。

附圖說明

下面結合附圖對本實用新型的具體實施方式做進一步更詳細的說明，其中：

圖1為本實用新型的整體結構示意圖；

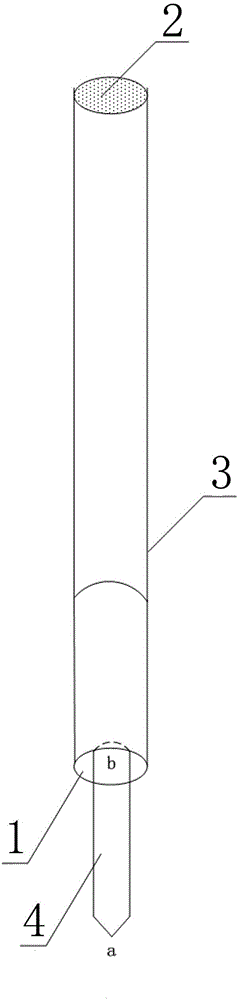

圖2為本實用新型的錐形細支過濾嘴伸出狀態結構示意圖；

其中，圖中標示：1—卷煙濾嘴棒，2—煙絲，3—卷煙用紙，4—可抽出的細支濾嘴棒。

具體實施方式

下面結合附圖以及實施例對本實用新型的技術方案做進一步更詳細的說明。

如圖1所示，一種新型可變徑煙支過濾嘴，主要是由內部由醋酸纖維材料制成的卷煙濾嘴棒1、煙絲2以及卷煙用紙3構成。

卷煙濾嘴棒1的中部設置為空心部分，空心部分自卷煙濾嘴棒1口含部位的起始端起一直延伸設置于卷煙濾嘴棒1長度的33mm處，并在卷煙濾嘴棒1的空心部分置入由醋酸纖維材料制成的可抽出的細支濾嘴棒4，可抽出的細支濾嘴棒4的a端位于卷煙濾嘴棒1口含端部位，可抽出的細支濾嘴棒4的b端與卷煙濾嘴棒1中部的醋酸纖維材料相連。

進一步的，卷煙濾嘴棒1的長度為34mm，空心部分的長度為33mm，空心部分的直徑與可抽出的細支濾嘴棒4的直徑相吻合。如圖2所示，其常態下錐形細支過濾嘴為伸出狀態。

進一步的，所述可抽出的細支濾嘴棒4的長度與卷煙濾嘴棒1的長度一致，為34mm，可抽出的細支濾嘴棒4的直徑是卷煙濾嘴棒1的1/2。

具體的，所述可抽出的細支濾嘴棒4整體呈錐形結構，可抽出的細支濾嘴棒4與卷煙濾嘴棒1呈分體狀態。

進一步的，所述可抽出的細支濾嘴棒4的a端露出的長度為1mm。因此，實現了方便吸食者可根據需要將其進行抽出，從而使工作更為的可靠。

當可抽出的細支濾嘴棒4為縮進狀態時，卷煙濾嘴棒相當于現在普通的標準卷煙過濾嘴，如圖1所示，可抽出的細支濾嘴棒4的a端露出為1mm。

在本實用新型中，露出的1mm并不會影響吸食者的抽吸效果。

使用時，根據吸食者自身的需要，可將可抽出的細支濾嘴棒4從卷煙濾嘴棒1內抽出，形成濾嘴部分存在的中空濾嘴進行吸食，此時由于可抽出的細支濾嘴棒4部分的缺失，濾嘴通徑變大，可吸食卷煙的煙氣出氣量漸變多，適合煙癮較大的用戶和水煙筒使用。同理，在抽吸時，吸食者還可將可抽出的細支濾嘴棒4推入卷煙濾嘴棒1內，變成現有的標準卷煙過濾嘴，吸食者就可以進行抽吸。

本實用新型通過這種可變徑煙支過濾嘴，使吸食者多了一份新意，使卷煙濾嘴在原有的基礎上得到進一步的改善。

上述的實施例只是為了幫助解釋和說明本實用新型，而并不對本實用新型的保護范圍進行限制。
