本實用新型涉及日常用品領域，具體涉及一種便攜式滅煙器。

背景技術：

中國煙民基數大，而縱觀全世界，由于煙頭火星引發的火災事故不勝枚舉。現實中在室內我們可以通過多種方式有效熄滅煙頭，但是在室外，熄滅煙頭是個難題，而且我們也很難保證煙頭完全熄滅，抽煙者隨意丟棄煙頭也帶來巨大的火災隱患。更有吸煙者意識到剛點燃的香煙，因為急需滅煙，而熄煙不便，將整根煙丟棄是極大的浪費行為。相關領域的煙頭處理裝置有成本高，操作復雜的問題；而且部分滅煙裝置需要對整根煙進行擠壓，對于剛點燃的香煙的熄滅會造成浪費。

技術實現要素：

本實用新型所要所要解決的技術問題是提供一種便攜式滅煙器，結構簡單、攜帶方便并且不浪費煙。為解決上述技術問題，本實用新型所采用的技術方案是：一種便攜式滅煙器，包括支撐板和夾板，所述支撐板和夾板通過活頁或銷釘進行連接，所述支撐板與夾板配合一面設有第一凸起結構，所述第一凸起結構上設有第一棘狀齒，所述夾板與支撐板配合一面設有第二凸起結構，第二凸起結構上設有與第一棘狀齒嚙合的第二棘狀齒。

優選的方案中，所述支撐板包括支撐架和底板，所述底板與支撐架通過活頁或銷釘進行連接，支撐架與夾板通過活頁或銷釘連接，底板與夾板配合。

優選的方案中，所述支撐板和夾板之間安裝有壓緊裝置，所述壓緊裝置為壓縮彈簧或彈簧片，所述彈簧片通過銷釘與夾板和支撐板連接。

優選的方案中，所述第一凸起結構和第二凸起結構位于夾板與支撐板連接處的三分之一處。

優選的方案中，所述支撐板外側與第一棘狀齒對應處設有定位標識。

優選的方案中，所述支撐板的一端通過合頁連接有固定板，所述固定板開設有圓孔，固定板設置有磁鐵，所述固定板通過磁鐵以及合頁壓緊支撐板的背面。

優選的方案中，所述支撐板和夾板材料為金屬或耐高溫陶瓷。

本實用新型提供的一種一種便攜式滅煙器，通過采用以上結構可以實現在攜帶方便從而可以滿足在戶外滅煙的要求，而且該結構不破壞沒有火星的部分，不會造成對香煙的破壞。優選的方案中，設置的壓緊裝置能夠提高第一棘狀齒和第二棘狀齒對香煙的咬合作用。設置的固定板可以使滅煙器夾在煙盒上或者口袋邊緣或錢包邊緣。

附圖說明

下面結合附圖和實施例對本實用新型作進一步說明：

圖1為本實用新型的左視圖。

圖2為本實用新型的整體結構示意圖。

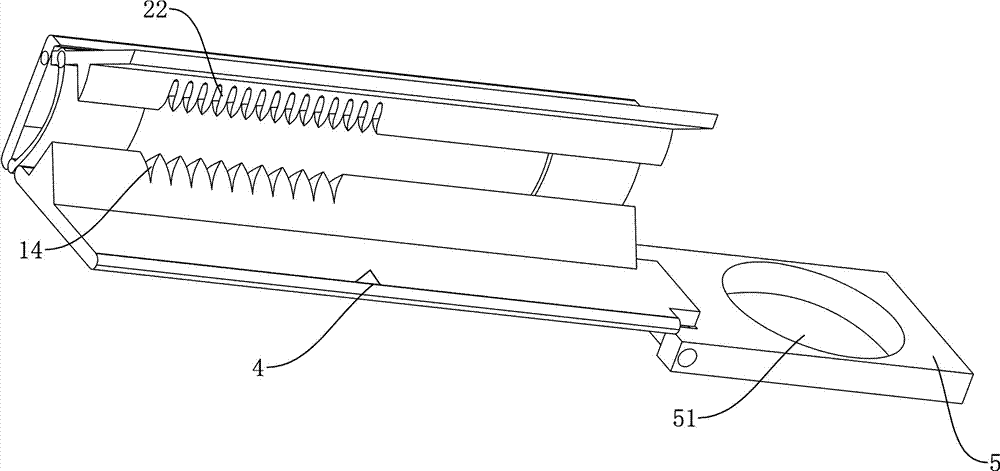

圖3為本實用新型的另一整體結構示意圖。

圖中：支撐板1，夾板2，壓緊裝置3，定位標識4，固定板5，底板11，支撐架12，第一凸起結構13，第一棘狀齒14，第二凸起結構21，第二棘狀齒22，圓孔51。

具體實施方式

如圖1~2中，一種便攜式滅煙器，包括支撐板1和夾板2，所述支撐板1和夾板2通過活頁或銷釘進行連接，所述支撐板1與夾板2配合一面設有第一凸起結構13，第一凸起結構13上設有第一棘狀齒14，所述夾板2與支撐板1配合一面設有第二凸起結構21，第二凸起結構21上設有與第一棘狀齒14嚙合的第二棘狀齒22。

優選的方案中，支撐板1包括支撐架12和底板11，所述底板11與支撐架12通過活頁或銷釘進行連接，支撐架12與夾板2通過活頁或銷釘連接，底板11與夾板2配合。支撐架12可以保證夾板2到底板11的距離，使第一棘狀齒14和第二棘狀齒22更容易咬合。

優選的方案中，支撐板1和夾板2之間安裝有壓緊裝置3，所述壓緊裝置3可以為壓縮彈簧或彈簧片，所述彈簧片通過銷釘與夾板2和支撐板1連接。使用時，可以加大第一棘狀齒14和第二棘狀齒22之間的咬合力，香煙頭更容易被咬斷從而熄滅。

優選的方案中，所述支撐板1外側與第一棘狀齒14對應處設有定位標識4。可以保證待熄滅的香煙可以準確地放到一棘狀齒14和第二棘狀齒22之間。

優選的方案中如圖3，支撐板1的一端通過合頁連接有固定板5，所述固定板5開設有圓孔51，固定板5設置有磁鐵，所述固定板5通過磁鐵以及合頁壓緊支撐板1的背面。所述的固定板5可以使滅煙器夾在煙盒上或者口袋邊緣或錢包邊緣，圓孔51結構可以方便滅煙器的懸掛。

使用時，打開夾板2，把待滅香煙根據定位標識4放置于第一棘狀齒14和第二棘狀齒22之間，合上夾板2，在壓緊裝置3和手的作用力下，第一棘狀齒14和第二棘狀齒22對香煙產生咬合力，從而熄滅香煙。

另外一種使用方式方式，打開固定板5，底板11加固定板5總長相當于成人食指長度，使食指穿過環狀孔51并套在上面，大拇指抵住底板11，食指剛好可以按在夾板2上。將煙頭帶火星一側以標識4為參照伸入裝置內，第一棘狀齒14和第二棘狀齒22之間，食指與大拇指呈“V”狀，用力時食指稍彎曲,夾板2在食指帶動下轉動，第一棘狀齒14和第二棘狀齒22對香煙產生咬合力，從而熄滅香煙。

上述的實施例僅為本實用新型的優選技術方案，而不應視為對于本實用新型的限制，本實用新型的保護范圍應以權利要求記載的技術方案，包括權利要求記載的技術方案中技術特征的等同替換方案為保護范圍。即在此范圍內的等同替換改進，也在本實用新型的保護范圍之內。
