本發明屬于霧化，尤其涉及一種霧化設備。

背景技術：

1、加熱不燃燒霧化設備是一種新型電子氣溶膠生成裝置，能把氣溶膠生成制品中的霧化介質進行加熱，生成氣溶膠，具有使用安全、方便、健康、環保等優點，因此越來越受人們的關注和青睞。

2、其中，加熱不燃燒霧化設備中，加熱裝置設置有容納腔，氣溶膠生成制品通過插入容納腔中進行加熱，以及拔出后停止加熱，為了實現對氣溶膠生成制品的可靠加熱啟停，需要對氣溶膠生成制品進行識別，以判斷氣溶膠生成制品是否到達加熱位置或者離開加熱位置。

3、常規的檢測方法是，采用微動開關，在容納腔內設置微動開關，當氣溶膠生成制品插入時觸發微動開關，氣溶膠生成制品拔出解除微動開關進行檢測。

4、或者，采用電磁加熱諧振信號差異的方式，當氣溶膠生成制品靠近或者設置于線圈后，電磁諧振信號產生一定的差異，通過該種信號差異判斷氣溶膠生成制品是否插入。

5、但是，采用微動開關方式，結構復雜度高，對于封閉的容納腔實現難度高，以及電磁諧振差異方式，應用領域有限。

技術實現思路

1、本發明的目的在于提供一種霧化設備，旨在解決傳統的氣溶膠生成制品檢測方法存在的結構復雜或者應用領域受限的問題。

2、本發明實施例的第一方面提出了一種霧化設備，包括：

3、氣溶膠生成制品；

4、設備主體，所述設備主體設置有容納所述氣溶膠生成制品的容納腔，所述容納腔具有用于所述氣溶膠生成制品插入和拔出的開口，所述設備主體還設置有用于加熱所述氣溶膠生成制品的加熱電路；

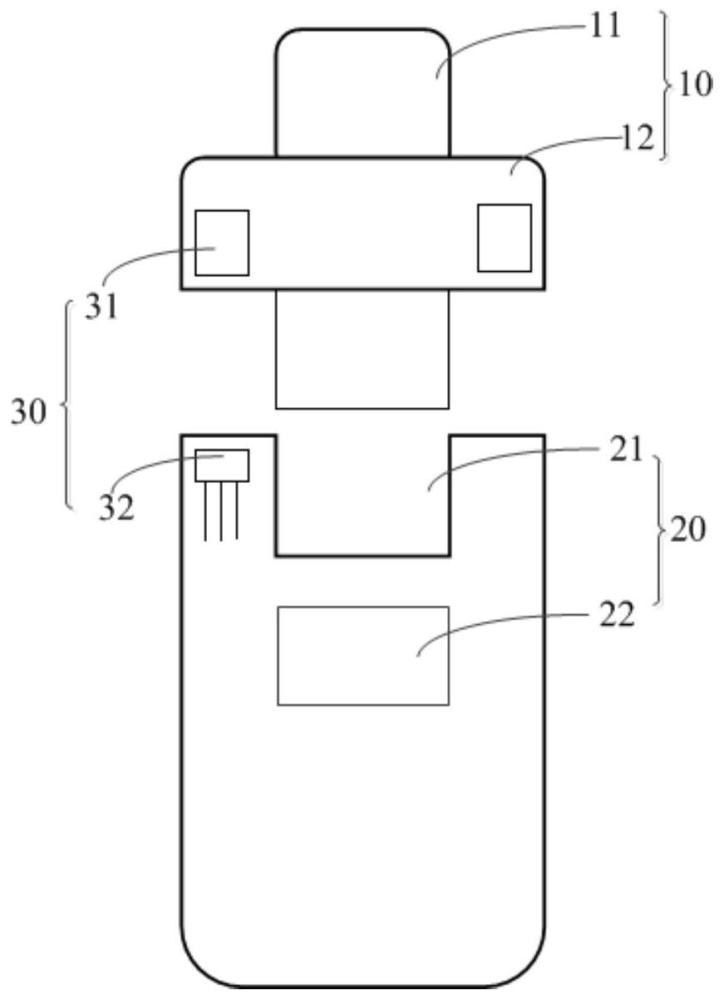

5、磁感應組件，所述磁感應組件包括磁鐵和磁敏感器件，所述磁鐵和所述磁敏感器件分別相對設置于所述氣溶膠生成制品和所述設備主體，所述磁敏感器件與所述加熱電路連接；

6、所述磁敏感器件，被配置為在所述氣溶膠生成制品插入或者拔出時感應所述磁鐵的磁場大小，并輸出對應的電信號至所述加熱電路；

7、所述加熱電路，被配置為根據接收的所述電信號確定所述氣溶膠生成制品的位置狀態，并在所述氣溶膠生成制品插入時啟動加熱以及在所述氣溶膠生成制品拔出時停止加熱。

8、可選地，所述氣溶膠生成制品包括氣溶膠生成基質段和設于所述氣溶膠生成基質段的固定部，所述氣溶膠生成基質段與所述固定部交叉設置；

9、所述氣溶膠生成基質段包括介質段和濾嘴段，所述介質段內設霧化介質；

10、所述磁鐵設置于所述固定部，所述磁敏感器件設置于所述設備主體且與所述磁鐵相對設置；

11、或者，所述磁鐵設置于所述設備主體，所述磁敏感器件設置于所述固定部，所述磁感應器件還包括第一金屬觸點和第二金屬觸點，所述第一金屬觸點設置于所述設備主體，所述第二金屬觸點設置于所述固定部，所述磁敏感器件與所述第二金屬觸點連接，所述第一金屬觸點與所述加熱電路連接且與所述第二金屬觸點相對設置；

12、所述第一金屬觸點和所述第二金屬觸點在所述氣溶膠生成基質段插入至加熱位置時接觸。

13、可選地，所述氣溶膠生成制品設置于所述固定部的中部；

14、所述磁鐵包括兩個，兩個所述磁鐵分別對稱設置于所述固定部的兩側；

15、所述磁敏感器件設置于所述設備主體且與所述磁鐵相對設置；

16、或者，兩個所述磁鐵分別對應設置于所述設備主體的兩側，所述磁敏感器件設置于所述固定部的一側且與所述磁鐵相對設置。

17、可選地，所述磁敏感器件包括霍爾開關或者模擬霍爾傳感器。

18、可選地，所述加熱電路包括：

19、加熱組件，被配置為加熱所述氣溶膠生成制品；

20、控制電路，所述控制電路分別與所述加熱組件和所述磁敏感器件連接，所述控制電路，被配置為根據接收的所述電信號確定所述氣溶膠生成制品的位置狀態，并在所述氣溶膠生成制品插入時觸發所述加熱組件啟動加熱以及在所述氣溶膠生成制品拔出時觸發所述加熱組件停止加熱。

21、可選地，所述磁敏感器件包括霍爾開關；

22、所述控制電路包括上拉電路和處理器，所述上拉電路分別與所述霍爾開關和所述處理器連接，所述處理器還與所述加熱組件連接；

23、所述霍爾開關，被配置為在所述氣溶膠生成制品插入時通過所述上拉電路輸出低電平信號至所述處理器，以及在所述氣溶膠生成制品拔出時通過所述上拉電路輸出高電平信號至所述處理器；

24、所述處理器，被配置為接收到所述低電平信號時觸發所述加熱組件啟動加熱，以及接收到所述高電平信號時觸發所述加熱組件停止加熱。

25、可選地，所述上拉電路包括第一電阻；

26、所述第一電阻的第一端與正電源端連接，所述第一電阻的第二端、所述霍爾開關的信號輸出端和所述處理器的信號端連接。

27、可選地，所述敏感器件包括模擬霍爾傳感器；

28、所述控制電路包括模數轉換電路和處理器，所述模數轉換電路分別與所述霍爾傳感器和所述處理器連接，所述處理器還與所述加熱組件連接；

29、所述模擬霍爾傳感器，被配置為在所述氣溶膠生成制品插入時輸出第一模擬信號至所述模數轉換電路，以及在所述氣溶膠生成制品拔出時輸出第二模擬信號至所述模數轉換電路；

30、所述模數轉換電路，被配置為對所述模擬霍爾傳感器輸出的模擬信號進行模數轉換，并輸出對應的第一數字信號和第二數字信號；

31、所述處理器，被配置為接收到所述第一數字信號時觸發所述加熱組件啟動加熱，以及接收到所述第二數字信號時觸發所述加熱組件停止加熱。

32、可選地，所述模數轉換電路包括第二電阻、第三電阻、第四電阻和運算放大器；

33、所述第二電阻的第一端、所述第三電阻的第一端和所述運算放大器的正相輸入端連接，所述第二電阻的第二端接地，所述第三電阻的第二端與正電源端連接，所述運算放大器的反相輸入端與所述模擬霍爾傳感器的信號輸出端連接，所述運算放大器的輸出端、所述第四電阻的第一端和所述處理器的信號端連接，所述第四電阻的第二端與所述正電源端連接。

34、可選地，所述敏感器件包括模擬霍爾傳感器；

35、所述控制電路包括處理器，所述處理器的信號端與所述模擬霍爾傳感器的信號輸出端連接；

36、所述模擬霍爾傳感器，被配置為在所述氣溶膠生成制品插入或者拔出時輸出對應大小的模擬信號；

37、所述處理器，被配置為比較所述模擬信號和預設模擬信號，并在所述模擬信號大于所述預設模擬信號時確定所述氣溶膠生成制品插入，并觸發所述加熱組件啟動加熱；

38、以及在所述模擬信號小于所述預設模擬信號時確定所述氣溶膠生成制品拔出，并觸發所述加熱組件停止加熱。

39、本發明實施例與現有技術相比存在的有益效果是：上述的霧化設備包括氣溶膠生成制品和設備主體，設備主體內設置有加熱電路，同時，霧化設備還包括磁感應組件，磁感應組件包括磁鐵和磁敏感器件，磁鐵和磁敏感器件分別設置于氣溶膠生成制品和設備主體，磁鐵與磁敏感器件靠近或者遠離時，磁敏感器件輸出對應的電信號至加熱電路，加熱電路根據接收到的電信號確定氣溶膠生成制品的插入或者拔出狀態，并對應啟動加熱或者停止加熱，磁鐵和磁敏感器件可設置在霧化設備對應的匹配位置，結構簡單，易于實現，并且應用場景廣泛，不限于霧化設備的類型。
