本申請涉及電子霧化設備，特別涉及一種霧化裝置。

背景技術：

1、霧化器中存儲有霧化基質，霧化基質可以加熱生成氣溶膠。為使用戶在一個霧化裝置中即可體驗多種口味，霧化裝置可設有多個霧化器，各個霧化器的口味可以不同，當用戶期望體驗某種口味時，可將相應口味的霧化器切換至霧化工作位。相關技術中，為確保霧化器準確切換至霧化工作位，設置有多個相互配合的部件來實現霧化器的定位，導致霧化裝置的部件數量多、裝配工序復雜。

技術實現思路

1、本申請提供一種霧化裝置，可解決霧化裝置的部件數量多、裝配工序復雜的技術問題。

2、為解決上述技術問題，本申請提供的霧化裝置包括固定支架、旋轉支架以及多個霧化器，多個霧化器安裝在旋轉支架上，旋轉支架轉動設置于固定支架；固定支架和旋轉支架中的一者設有彈性件，彈性件與其對應的固定支架或旋轉支架一體成型，且彈性件至少部分彈性抵接于固定支架和旋轉支架中的另一者的表面，另一者開設有多個定位槽，每個定位槽對應一個霧化器的預設位置設置；旋轉支架轉動至預設位置時，彈性件被配置為與其中一個定位槽定位配合，使得其中一個霧化器鎖定在霧化工作位。

3、在一實施例中，旋轉支架包括旋轉殼體，旋轉殼體具有容納腔，多個霧化器設置于容納腔內，固定支架包括固定殼體和固定底座，固定底座連接在固定殼體的一端，固定底座與固定殼體圍設形成容置槽，旋轉殼體轉動設置于容置槽內，且固定殼體至少部分包覆于旋轉殼體的底部的周側，多個定位槽間隔設置于旋轉殼體的底部側邊。

4、在一實施例中，旋轉支架包括旋轉殼體，旋轉殼體的底部的周側開設有避讓槽，定位槽形成于避讓槽的槽壁上，固定支架包括固定殼體，固定殼體延伸至旋轉殼體周側的部分位于避讓槽內，彈性件形成于固定殼體的側壁。

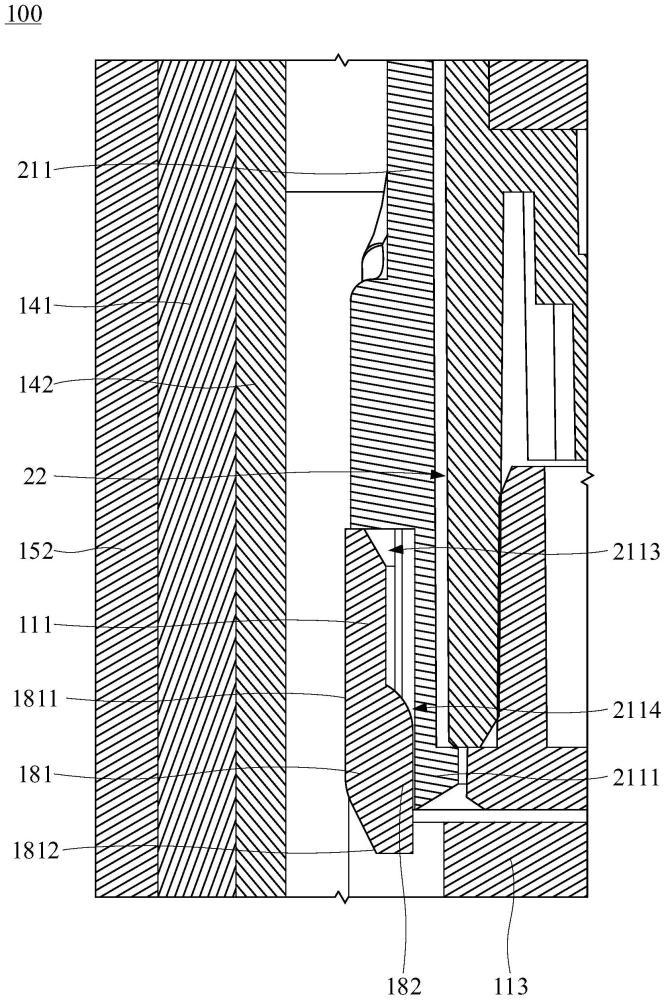

5、在一實施例中，固定支架包括固定殼體和固定底座，固定底座連接在固定殼體的一端，固定底座與固定殼體圍設形成容置槽，固定殼體的側壁上開設有第一通孔，第一通孔與容置槽連通，彈性件設置在第一通孔處；彈性件包括彈性臂和抵接部，彈性臂具有相對設置的固定端和自由端，固定端連接在固定殼體上，自由端朝向旋轉殼體所在方向延伸，抵接部設置于彈性臂的自由端朝向旋轉殼體的一側上，抵接部彈性抵接于避讓槽的槽壁上。

6、在一實施例中，第一通孔設置于固定殼體與固定底座連接的轉角處，在沿容置槽的槽口朝向容置槽的底壁方向上，彈性臂自第一通孔的頂壁朝向第一通孔的底壁延伸；抵接部靠近定位槽的一側設置有弧形導向面。

7、在一實施例中，霧化裝置包括外殼組件，外殼組件套設于旋轉支架和固定支架的外側；外殼組件上開設有窗口，旋轉支架包括旋轉殼體，至少部分旋轉殼體通過窗口外露于外殼組件，旋轉殼體的底部的周側開設有避讓槽，避讓槽隱藏于外殼組件的內部。

8、在一實施例中，霧化工作位鄰近窗口的位置設置，彈性件設置于固定支架遠離窗口的一側。

9、在一實施例中，沿彈性件的移動軌跡上，旋轉殼體的表面設置有若干阻尼槽，阻尼槽的開槽深度小于定位槽的開槽深度；彈性件至少部分彈性抵接于阻尼槽的槽壁，彈性件與阻尼槽的槽壁配合以增大旋轉支架轉動時的阻尼。

10、在一實施例中，旋轉支架還包括旋轉軸套和旋轉隔板，旋轉軸套設置于旋轉殼體內，多個旋轉隔板間隔設置于旋轉軸套和旋轉殼體之間，多個霧化器繞旋轉軸套沿周向排布在旋轉隔板與旋轉軸套以及旋轉殼體圍設形成的空間內，固定支架還包括固定轉軸，旋轉軸套套設于固定轉軸上；旋轉殼體的底部對應每個霧化器開設有第二通孔，每個霧化器對應第二通孔的位置設置有電極，固定底座對應霧化工作位開設有安裝腔，安裝腔內設置有導電部，處于霧化工作位的霧化器的電極與導電部電連接。

11、在一實施例中，霧化裝置包括控制組件以及外殼組件，控制組件以及固定支架安裝在外殼組件內，旋轉支架轉動設置于固定支架的一端，控制組件安裝在固定支架遠離旋轉支架的一端。

12、本申請所提供的霧化裝置，彈性件一體成型于固定支架或旋轉支架，使得彈性件與固定支架或旋轉支架形成整體，彈性件可隨固定支架或旋轉支架一起裝配進霧化裝置，減少了霧化裝置的部件數量，可以簡化裝配工序。

技術特征：

1.一種霧化裝置，其特征在于，包括：

2.根據權利要求1所述的霧化裝置，其特征在于，所述旋轉支架包括旋轉殼體，所述旋轉殼體具有容納腔，多個所述霧化器設置于所述容納腔內，所述固定支架包括固定殼體和固定底座，所述固定底座連接在所述固定殼體的一端，所述固定底座與所述固定殼體圍設形成容置槽，所述旋轉殼體轉動設置于所述容置槽內，且所述固定殼體至少部分包覆于所述旋轉殼體的底部的周側，多個所述定位槽間隔設置于所述旋轉殼體的底部側邊。

3.根據權利要求1所述的霧化裝置，其特征在于，所述旋轉支架包括旋轉殼體，所述旋轉殼體的底部的周側開設有避讓槽，所述定位槽形成于所述避讓槽的槽壁上，所述固定支架包括固定殼體，所述固定殼體延伸至所述旋轉殼體周側的部分位于所述避讓槽內，所述彈性件形成于所述固定殼體的側壁。

4.根據權利要求3所述的霧化裝置，其特征在于，所述固定支架包括固定殼體和固定底座，所述固定底座連接在所述固定殼體的一端，所述固定底座與所述固定殼體圍設形成容置槽，所述固定殼體的側壁上開設有第一通孔，所述第一通孔與所述容置槽連通，所述彈性件設置在所述第一通孔處；

5.根據權利要求4所述的霧化裝置，其特征在于，所述第一通孔設置于所述固定殼體與所述固定底座連接的轉角處，在沿所述容置槽的槽口朝向所述容置槽的底壁方向上，所述彈性臂自所述第一通孔的頂壁朝向所述第一通孔的底壁延伸；

6.根據權利要求1所述的霧化裝置，其特征在于，所述霧化裝置包括外殼組件，所述外殼組件套設于所述旋轉支架和所述固定支架的外側；

7.根據權利要求6所述的霧化裝置，其特征在于，所述霧化工作位鄰近所述窗口的位置設置，所述彈性件設置于所述固定支架遠離所述窗口的一側。

8.根據權利要求2所述的霧化裝置，其特征在于，沿所述彈性件的移動軌跡上，所述旋轉殼體的表面設置有若干阻尼槽，所述阻尼槽的開槽深度小于所述定位槽的開槽深度；

9.根據權利要求2-8任一項所述的霧化裝置，其特征在于，所述旋轉支架還包括旋轉軸套和旋轉隔板，所述旋轉軸套設置于所述旋轉殼體內，多個所述旋轉隔板間隔設置于所述旋轉軸套和所述旋轉殼體之間，多個所述霧化器繞所述旋轉軸套沿周向排布在所述旋轉隔板與所述旋轉軸套以及所述旋轉殼體圍設形成的空間內，所述固定支架包括固定底座和固定轉軸，所述旋轉軸套套設于所述固定轉軸上；

10.根據權利要求1所述的霧化裝置，其特征在于，所述霧化裝置包括控制組件以及外殼組件，所述控制組件以及所述固定支架安裝在所述外殼組件內，所述旋轉支架轉動設置于所述固定支架的一端，所述控制組件安裝在所述固定支架遠離所述旋轉支架的一端。

技術總結
本申請公開了一種霧化裝置，屬于電子霧化設備技術領域。霧化裝置包括固定支架、旋轉支架以及多個霧化器，多個霧化器安裝在旋轉支架上，旋轉支架轉動設置于固定支架；固定支架和旋轉支架中的一者設有彈性件，彈性件與其對應的固定支架或旋轉支架一體成型，且彈性件至少部分彈性抵接于固定支架和旋轉支架中的另一者的表面，另一者開設有多個定位槽；旋轉支架轉動至預設位置時，彈性件被配置為與其中一個定位槽定位配合，使得其中一個霧化器鎖定在霧化工作位。本申請所提供的霧化裝置，彈性件一體成型于固定支架或旋轉支架，使得彈性件與固定支架或旋轉支架形成整體，減少了霧化裝置的部件數量，可以簡化裝配工序。

技術研發人員：黃太佳
受保護的技術使用者：愛奇跡創造有限公司
技術研發日：20240520
技術公布日：2025/3/20
