本發明涉及煙草機械，主要是涉及一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置。

背景技術：

1、自動取樣裝置是一種從卷煙機鼓輪上取樣，輸送至在線檢測儀測量單元測量的設備。通常自動取樣裝置的功能是從卷煙機獲取樣本煙支/濾棒，并輸送給測量單元進行測量。

2、由于在現場進行人工取樣，由于取樣人員的經驗等問題，可能會對樣品造成一定的破壞，從而影響測量結果；且對于在線式設備，需要進行樣品抽樣檢查的頻率相對較高，取樣如果人工進行，則耗費的人力成本較高；因此，使用自動取樣裝置進行樣品獲取，就成為一個很好的解決方式。

3、現有技術cn206683872u公開了煙支取樣裝置及使用該煙支取樣裝置的煙支輸送線，由內管體和外管體組成用于從煙支輸送帶上抓取煙支的煙支取樣管，外管體為固定部分且其上開設有用于供煙支進入的煙支入口，內管體為活動部分且構成用于打開和封堵煙支入口的封口結構。其在煙支輸送帶上取樣，依靠煙支在煙支輸送帶和后續煙支的推動作用下，沖入開口內，取樣精度較差。

4、現有技術cn216082084u公開了一種zj17卷煙機激光打孔取樣裝置，包括出煙輪、取樣輪和煙支，所述出煙輪設置于所述取樣輪的一側，所述出煙輪的外表面沿其軸心方向等距陣列設置有第一承煙槽，所述第一承煙槽包含有第一取樣槽，所述第一取樣槽的數量為六組，所述出煙輪的一端設置有第一端蓋，所述出煙輪的另一端設置有第一法蘭盤，所述出煙輪的中心設置有第一傳動軸，所述第一傳動軸的上方設置有第一接近開關，所述取樣輪的外表面沿其軸心方向等距陣列設置有第二承煙槽，所述第二承煙槽包含有六組第二取樣槽，所述取樣輪的一端設置有第二端蓋，所述取樣輪的另一端設置有第二法蘭盤，所述取樣輪的中心設置有第二傳動軸，所述第二傳動軸的上方設置有第二接近開關，所述煙支嵌設于所述第一承煙槽和所述第二承煙槽的內部。其僅說明書了煙支從出煙輪到取樣輪的過程，然而針對煙支稱重等檢測，對于后續取樣需要將煙支取出進行測量，其未公開該相關結構。

5、有鑒于此，特提出本發明。

技術實現思路

1、本發明的目的是提供一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，以解決現有技術中煙支取樣結構精度差的技術問題。

2、為實現上述目的，本發明提供了如下方案：

3、一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，包括，

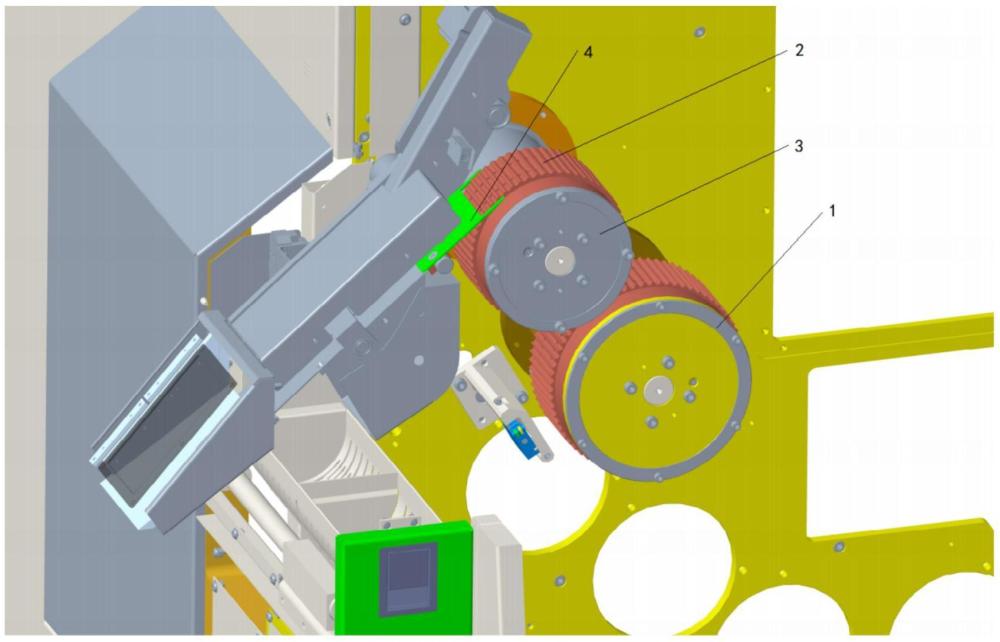

4、取樣機構，取樣機構，包括取煙叉，所述取煙叉從取煙出煙輪上將煙支取出；

5、分煙機構，包括煙支輸送帶，取煙叉取出煙支后，煙支在輸送帶的作用下沿輸送通道落入在線檢測輸送帶上；輸送通道上設置有一翻轉片，翻轉片下方設有料斗；

6、接煙機構，輸送通道末端設置有滑落通道，滑落通道底部設有托手，托手中間設有輸送帶，輸送帶將煙支輸送到測量單元。

7、可選地，所述取煙叉一端為u型開口，取煙出煙輪嵌入在u型開口內，煙支旋轉到該位置在取煙叉作用下從取煙出煙輪脫離。

8、可選地，所述煙支長度大于所述取煙出煙輪的厚度；或所述取煙出煙輪上開設有供取煙叉嵌入的凹槽。

9、可選地，所述取樣輪、所述取煙出煙輪均設有樣本槽，所述樣本槽上設有風孔，風孔聯通氣源，抓取煙支時分別向兩側的風孔通風和負壓吸風，實現抓取煙支。

10、可選地，所述煙支輸送帶設置在輸送通道上方，所述煙支輸送帶在上設置有擋塊，煙支被擋塊限位，在自重作用下隨擋塊在輸送通道上運動。

11、可選地，所述翻轉片上設置有翻轉軸，所述翻轉軸連接翻轉氣缸，翻轉氣缸帶動翻轉軸旋轉，使翻轉片翻轉。

12、可選地，所述翻轉片下方設有弧形滑道，弧形滑道下方設有料斗。

13、可選地，所述接煙機構的滑落通道上設有一蓋板，蓋板一側設置有按壓開關。

14、可選地，所述托手上方設有一蓋板，蓋板一側設置有按壓開關。

15、根據本發明提供的具體實施例，本發明公開了以下技術效果：

16、本發明提供的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，能夠實現自動取樣和手動取樣切換，取樣過程無需人工干預，且能夠實現精準取樣，輸送過程安全平穩，不會造成煙支破損，影響煙支測量。本發明的自動取樣裝置單獨運行，無需對已有的煙支生成線進行改造。

技術特征：

1.一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，包括，

2.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述取煙叉一端為u型開口，取煙出煙輪嵌入在u型開口內，煙支旋轉到該位置在取煙叉作用下從取煙出煙輪脫離。

3.如權利要求2所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述煙支長度大于所述取煙出煙輪的厚度；或所述取煙出煙輪上開設有供取煙叉嵌入的凹槽。

4.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，取樣輪從出煙輪上抓取煙支，再傳遞給取煙出煙輪，所述取樣輪、所述取煙出煙輪均設有樣本槽，所述樣本槽上設有風孔，風孔聯通氣源，抓取煙支時分別向兩側的風孔通風和負壓吸風，實現抓取煙支。

5.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述煙支輸送帶設置在輸送通道上方，所述煙支輸送帶在上設置有擋塊，煙支被擋塊限位，在自重作用下隨擋塊在輸送通道上運動。

6.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述翻轉片上設置有翻轉軸，所述翻轉軸連接翻轉氣缸，翻轉氣缸帶動翻轉軸旋轉，使翻轉片翻轉。

7.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述翻轉片下方設有弧形滑道，弧形滑道下方設有料斗。

8.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述接煙機構的滑落通道上設有一蓋板，蓋板一側設置有按壓開關。

9.如權利要求1所述的一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，其特征在于，所述托手上方設有一蓋板，蓋板一側設置有按壓開關。

技術總結
本發明公開了一種從卷煙機鼓輪獲取卷煙制品的自動取樣裝置，屬于煙草機械技術領域。包括，取樣機構，包括取煙叉，取煙叉從取煙出煙輪上將煙支取出；分煙機構，包括煙支輸送帶，取煙叉取出煙支后，煙支在輸送帶的作用下沿輸送通道落入在線檢測輸送帶上；輸送通道上設置有一翻轉片，翻轉片下方設有料斗；接煙機構，輸送通道末端設置有滑落通道，滑落通道底部設有托手，托手中間設有輸送帶，輸送帶將煙支輸送到測量單元。本發明通過上述結構，能夠同時實現自動取樣和手動取樣，取樣精準。

技術研發人員：葉堅,滕楚雄
受保護的技術使用者：深圳市鴻云智科技有限公司
技術研發日：
技術公布日：2025/4/24
