本發明涉及一種可以卷收或折收的扇子的撐桿結構及扇子，屬于日常生活用品領域。

背景技術：

目前市面上有多種可開合的扇子，該類扇子結構的多數都是由很多扇骨樞接在一個樞軸上，非常浪費材料，其做工又很麻煩，而與扇骨連接的扇面在多次開合后又容易被扇骨夾壞，有諸多弊端。

技術實現要素：

本發明提供一種可以卷收或折收的扇子的撐桿結構及扇子，克服了上述諸多弊端，能夠節省材料，簡化做工，扇面在多次收放后又不會被夾壞。

本發明一種可以卷收或折收的扇子的撐桿結構，是由非自轉部1和自轉部2組成的組合構件，其特點在于：1.非自轉部1和自轉部2之間有套接部3，非自轉部1和自轉部2通過套接部3彼此相互緊密轉接，自轉部1通過套接部3在非自轉部上自轉；2.非自轉部1和自轉部2之間還設有限位部4，限位部4限制自轉部2沿著自轉部2旋轉軸方向相對于非自轉部1產生相對位移；3.在套接部3和限位部4的共同作用下，自轉部2只能在非自轉部1上自轉，非自轉部1和自轉部2不能做其它相對移動；4.自轉部2作用是卷收或折收與其連接的可卷或可折扇面，當自轉部2在非自轉部1上自轉時，扇面可以被自轉部2卷收或折收；5.只要能滿足卷收或折收扇面的功能，撐桿自轉部2的形狀不限，自轉部2卷收或折收扇面的部分可以是斷面矩形，斷面圓形，斷面橢圓形等合理的形狀。

本發明一種可以卷收的扇子，包括撐桿21、撐桿22和扇面23，其特點在于：1.撐桿21采用上述的撐桿結構；2.撐桿22既可選擇上述的撐桿結構，也可選擇采用非自轉的構件；3.扇面23是可以被撐桿21卷收的扇面，若撐桿22選擇采用上述的撐桿結構，扇面23也可以被撐桿22卷收，該扇面23兩邊分別連接撐桿21或撐桿22，若撐桿有自轉部，則要連接到撐桿的自轉部上；4.撐桿21形狀與扇面23形狀相互匹配，若撐桿22選擇采用上述的撐桿結構，撐桿22形狀也要與扇面23形狀相互匹配，以達到適當?shù)木硎招Ч?.撐桿21和撐桿22在彼此非自轉部分樞接，并圍繞樞接軸做扇形開合動作。

在上述可被卷收扇子的扇面中平均增加一些不易彎折的細條狀構件24，并增大扇面的有效面積，又不影響卷收效果，撐桿21形狀與改造后的扇面23形狀相互匹配，若撐桿22選擇采用上述的撐桿結構，撐桿22形狀也要與改造后扇面23形狀相互匹配，以達到適當?shù)木硎招Ч?/p>

本發明一種可以折收的扇子，包括撐桿31、撐桿32和扇面33，其特點在于：1.撐桿31和撐桿32均采用上述的撐桿結構；2.扇面33是可以被撐桿31和撐桿32折收的扇面，其兩邊分別連接撐桿31或撐桿32的自轉部2上；3.撐桿31和撐桿32的形狀與扇面33形狀相互匹配，以達到適當?shù)恼凼招Ч?.撐桿31和撐桿32在彼此非自轉部分樞接，并圍繞樞接軸做扇形開合動作。

本發明一種可以卷收的扇子，包括撐桿41、撐桿42、扇面43和平行開合構件44，其特點征在于：1.撐桿41采用上述的撐桿結構；2.撐桿42既可選擇采用上述的撐桿結構，也可選擇采用非自轉的構件；3.扇面43是可以被撐桿41卷收的扇面，若撐桿42選擇采用上述的撐桿結構，扇面43也可以被撐桿42卷收，該扇面43兩邊分別連接撐桿41或撐桿42，若撐桿有自轉部，則要連接到撐桿的自轉部上；4.撐桿41形狀與扇面43形狀相互匹配，若撐桿42選擇采用上述的撐桿結構，撐桿42形狀也要與扇面43形狀相互匹配，以達到適當?shù)木硎招Ч?.撐桿41、撐桿42分別作為平行開合構件44的兩平行端，始終保持平行，在平行開合構件44的作用下，撐桿41和撐桿42沿著撐桿41或撐桿42的垂直方向做相對開合，而在撐桿41或撐桿42的平行方向，撐桿41和撐桿42沒有相對位移。

本發明一種可以折收的扇子，包括撐桿51、撐桿52、扇面53和平行開合構件54，其特點在于：1.撐桿51和撐桿52均采用上述的撐桿結構；2.扇面53是可以被撐桿51和撐桿52折收的扇面，其兩邊分別連接撐桿51或撐桿52的自轉部2上；3.撐桿51 和撐桿52形狀與扇面53形狀相互匹配，以達到適當?shù)恼凼招Ч?.撐桿51、撐桿52分別作為平行開合構件54的兩平行端，始終保持平行，在平行開合構件54的作用下，撐桿51和撐桿52沿著撐桿51或撐桿52的垂直方向做相對開合，而在撐桿51或撐桿52的平行方向，撐桿51和撐桿52沒有相對位移。

上述的任意一種扇子，還可設有撐開部，當撐桿撐開扇面后，撐開部(如：彈簧等)可使扇子保持打開狀態。

上述的任意一種扇子，還可設有扇柄。

本發明可以卷收或折收的扇子的撐桿結構及扇子，其最大特點在于：撐桿的自轉部2在非自轉部上自轉，實現扇面的卷收或折收。

本發明可以卷收或折收的扇子的撐桿結構及扇子的保護范圍包括工藝扇和裝飾扇。

附圖說明

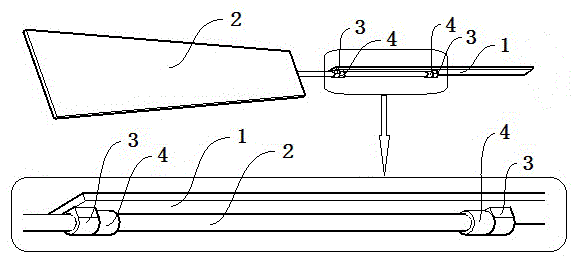

圖1是本發明可以卷收的扇子的撐桿結構的一個具體實施例的立體示意圖、立體分解示意圖及局部放大圖。

圖2是本發明可以折收的扇子的撐桿結構的一個具體實施例的立體示意圖及局部放大圖。

圖3是本發明可以卷收的扇子的撐桿結構的一個具體實施例的立體示意圖及立體分解示意圖。

圖4是本發明可以折收的扇子的撐桿結構的一個具體實施例的立體示意圖及立體分解示意圖。

圖5是本發明可以卷收的扇子的一個具體實施例的立體示意圖。

圖6是圖5實施例經過改造后的立體示意圖。

圖7是本發明可以折收的扇子的一個具體實施例立體示意圖及局部放大圖。

圖8是圖7的立體分解示意圖及局部放大圖。

圖9是本發明可以卷收的扇子的一個具體實施例立體示意圖。

圖10是圖9的立體分解示意圖。

圖11是本發明可以折收的扇子的一個具體實施例立體示意圖。

圖12是圖11的立體分解示意圖。

具體實施方式

下面結合附圖給出的具體實施例進一步對本發明的技術方案作詳細說明。

圖1所示的是本發明可以卷收的扇子的撐桿結構的一個具體實施例。

本實施例的撐桿結構，是由非自轉部1和自轉部2組成的組合構件。

非自轉部1和自轉部2之間有兩個套接部3，兩個套接部3設于非自轉部1上，非自轉部1和自轉部2通過套接部3彼此相互緊密轉接，自轉部2通過兩個套接部3在非自轉部1上自轉。

非自轉部1和自轉部2之間還設有兩個限位部4，兩個限位部4設于自轉部2上，兩個限位部4限制自轉部2沿著自轉部2旋轉軸方向相對于非自轉部1產生相對位移。

在套接部3和限位部4的共同作用下，自轉部2只能在非自轉部1上自轉，非自轉部1和自轉部2不能做其它相對移動。

自轉部2作用是卷收與其連接的可卷收扇面，當自轉部2在非自轉部1上自轉時，扇面可以被自轉部2卷收。

為滿足卷收扇面的功能，撐桿自轉部2卷收扇面的采用圓形斷面。

圖2所示的是本發明可以折收的扇子的撐桿結構的一個具體實施例。

圖2實施例與圖1實施例的區別在于自轉部2采用的矩形斷面，其它組成相同。

本實施例的撐桿結構，是由非自轉部1和自轉部2組成的組合構件。

非自轉部1和自轉部2之間有兩個套接部3，兩個套接部3設于非自轉部1上，非自轉部1和自轉部2通過套接部3彼此相互緊密轉接，自轉部2通過兩個套接部3在非自轉部1上自轉。

非自轉部1和自轉部2之間還設有兩個限位部4，兩個限位部4設于自轉部2上，兩個限位部4限制自轉部2沿著自轉部2旋轉軸方向相對于非自轉部1產生相對位移。

在套接部3和限位部4的共同作用下，自轉部2只能在非自轉部1上自轉，非自轉部1和自轉部2不能做其它相對移動。

自轉部2作用是折收與其連接的可折收扇面，當自轉部2在非自轉部1上來回自轉時，扇面可以被自轉部2折收。

為滿足折收扇面的功能，撐桿自轉部2折收扇面的部分采用矩形斷面。

圖3所示的是本發明可以卷收的扇子的撐桿結構的一個具體實施例。

本實施例的撐桿結構，是由非自轉部1和自轉部2組成的組合構件。

非自轉部1和自轉部2之間有一個套接部3，該套接部3為設于自轉部2中央的一孔洞，非自轉部1和自轉部2通過套接部3彼此相互緊密轉接，自轉部2通過套接部3在非自轉部1上自轉。

非自轉部1和自轉部2之間還設有一個限位部4，該限位部4設于非自轉部2上，該限位部4限制自轉部2沿著自轉部2旋轉軸方向相對于非自轉部1產生相對位移。

在套接部3和限位部4的共同作用下，自轉部2只能在非自轉部1上自轉，非自轉部1和自轉部2不能做其它相對移動。

自轉部2作用是卷收與其連接的可卷收扇面，當自轉部2在非自轉部1上自轉時，扇面可以被自轉部2卷收。

為滿足卷收扇面的功能，撐桿自轉部2卷收扇面的部分采用圓形斷面。

圖4所示的是本發明可以折收的扇子的撐桿結構的一個具體實施例。

圖4實施例與圖3實施例的區別在于自轉部2采用的矩形斷面，其它組成相同。

本實施例的撐桿結構，是由非自轉部1和自轉部2組成的組合構件。

非自轉部1和自轉部2之間有一個套接部3，該套接部3為設于自轉部2中央的一孔洞，非自轉部1和自轉部2通過套接部3彼此相互緊密轉接，自轉部2通過套接部3在非自轉部1上自轉。

非自轉部1和自轉部2之間還設有一個限位部4，該限位部4設于非自轉部2上，該限位部4限制自轉部2沿著自轉部2旋轉軸方向相對于非自轉部1產生相對位移。

在套接部3和限位部4的共同作用下，自轉部2只能在非自轉部1上自轉，非自轉部1和自轉部2不能做其它相對移動。

自轉部2作用是折收與其連接的可折收扇面，當自轉部2在非自轉部1上來回自轉時，扇面可以被自轉部2折收。

為滿足折收扇面的功能，撐桿自轉部2折收扇面的部分采用矩形斷面。

圖5所示的是本發明可以卷收的扇子的一個具體實施例。

本實施例的扇子包括撐桿21、撐桿22和扇面23。

撐桿21采用圖1所示的撐桿結構。

撐桿22選擇采用非自轉的構件。

扇面23是可以被撐桿21卷收的扇面，其兩邊分別連接撐桿21的自轉部2或撐桿22。

撐桿21形狀與扇面23形狀相互匹配，以達到適當?shù)木硎招Ч?/p>

撐桿21和撐桿22在彼此非自轉部分樞接，并圍繞樞接軸做扇形開合動作。

圖6所示的是可以卷收的扇子的一個具體實施例。

圖6實施例在圖5實施例的基礎上對扇面23加以改造，在可被卷收的扇面23中平均增加一些不易彎折的細條狀鋼絲24，并增大扇面23的有效面積，又不影響卷收效果。

撐桿21形狀與改造后的扇面23形狀相互匹配，以達到適當?shù)木硎招Ч?/p>

圖6實施例其它組成結構與圖5實施例相同。

圖7和圖8所示的是本發明可以折收的扇子的一個具體實施例。

圖7實施例的扇子，包括撐桿31、撐桿32和扇面33。

撐桿31和撐桿32均采用圖2所示的撐桿結構。

扇面33是可以被撐桿31和撐桿32折收的扇面，其兩邊分別連接撐桿31或撐桿32的自轉部2上。

撐桿31和撐桿32的形狀與扇面33形狀相互匹配，以達到適當?shù)恼凼招Ч?/p>

撐桿31和撐桿32在彼此非自轉部分樞接，并圍繞樞接軸做扇形開合動作。

圖9和圖10所示的是本發明可以卷收的扇子的一個具體實施例。

圖9實施例的扇子，包括撐桿41、撐桿42、扇面43和平行開合構件44。

撐桿41采用圖3所示的撐桿結構。

撐桿42選擇采用非自轉的構件。

扇面43是可以被撐桿41卷收的扇面，其兩邊分別連接撐桿41的自轉部2或撐桿42。

撐桿41形狀與扇面43形狀相互匹配，以達到適當?shù)木硎招Ч?/p>

撐桿41、撐桿42分別作為平行開合構件44的兩平行端，始終保持平行，在平行開合構件44的作用下，撐桿41和撐桿42沿著撐桿41或撐桿42的垂直方向做相對開合，而在撐桿41或撐桿42的平行方向，撐桿41和撐桿42沒有相對位移。

圖11和圖12所示的是本發明可以折收的扇子的一個具體實施例。

圖11實施例的扇子，包括撐桿51、撐桿52、扇面53和平行開合構件54。

撐桿51和撐桿52均采用圖4所示的撐桿結構。

扇面53是可以被撐桿51和撐桿52折收的扇面，其兩邊分別連接撐桿51的自轉部2或撐桿52。

撐桿51和撐桿52的形狀與扇面53形狀相互匹配，以達到適當?shù)恼凼招Ч?/p>

撐桿51、撐桿52分別作為平行開合構件54的兩平行端，始終保持平行，在平行開合構件54的作用下，撐桿51和撐桿52沿著撐桿51或撐桿52的垂直方向做相對開合，而在撐桿51或撐桿52的平行方向，撐桿51和撐桿52沒有相對位移。

以上所述的具體實施例只是本發明的一些實施方案，并非對本發明作任何形式上的限制，在不超出權利要求所記載的技術方案的前提下還有其它的變體及改型，凡是采用本發明的相似結構及其變化，均應列入本發明的保護范圍。
