本發明涉及人體康復工程領域，尤其涉及一種矯正鞋墊。

背景技術：

人們?yōu)榱诉m應環境的變化以及對舒適度、美觀的追求，對鞋子的要求越來越高。由于人們走路習慣、穿鞋習慣的不同，有些人穿某些鞋子行走一段時間，會出現足跟痛、腳部前掌疼痛氣泡等狀況，導致行走困難腳底不適，嚴重的可能會導致腳部各種疾病，如雞眼、水泡、生繭等。

目前，無法通過習慣性避免腳底壓力來緩解各種足部疼痛和足部疾病，使得鞋子穿著的舒適度降低，同時，會給腳部帶來傷害。

技術實現要素：

本發明所要解決的技術問題是，提供一種矯正鞋墊，以解決腳底壓力習慣性集中在某個區域?qū)е碌男凶呃щy、腳底不適以及發生疾病等問題。

本發明解決上述技術問題所采用的技術方案是提供一種矯正鞋墊，該鞋墊包括：表層、中間層和底層，其中，

所述表層硬度高于所述底層硬度，所述底層硬度高于所述中間層硬度；

所述中間層厚度最大；

所述表層為沖孔片材，所述中間層和所述底層為無沖孔材料；

所述鞋墊按照所述表層、中間層和底層的順序進行預貼合；

所述表層、中間層和底層通過冷壓模工藝壓制成所述鞋墊。

優選地，所述表層由硬度為55°、厚度為1.5mm的片材構成。

優選地，所述中間層由硬度為30°、厚度為3.5mm的無沖孔材料構成。

優選地，所述底層由硬度為50°、厚度為1.5mm的無沖孔材料構成。

優選地，根據人群足部壓力分析，繪制足部壓力分析圖，使用不同顏色表示足部壓力程度，顏色越深，壓力越大。

優選地，所述表層包括較大圓孔和普通圓孔，根據所述足部壓力分析圖，其中所述足部壓力較大的區域沖所述較大圓孔，其它區域沖所述普通圓孔。

優選地，所述表層沖孔后，將所述表層、中間層和底層進行預貼合。

優選地，對所述鞋墊進行冷壓模時，所述中間層透過所述表層圓孔凸出來，在所述表層上形成壓力分散區域。

本發明中，鞋墊由硬度、厚度不同的表層、中間層和底層貼合后進行冷壓模處理得到，根據對人群足部受力壓力的分析，通過表層沖孔的方式，使得足部壓力大的區域可以接觸到孔中凸出的中間層軟材料，分散足部區域的壓力，使得所述壓力大的區域貼近所述中間層軟材料，得到更好的按摩，使得腳部更健康，預防各種腳部疾病的發生，保證足部行走的舒適度，達到增加運動時間、增強運動量的目的。

附圖說明

圖1是本發明的一個優選實施例中矯正鞋墊的結構圖；

圖2是本發明的一個優選實施例中鞋墊表層沖孔的示意圖；

圖3是本發明的一個優選實施例中矯正鞋墊經過冷壓縮處理后的結構圖。

具體實施方式

以下實施例僅用于更加清楚地說明本發明的技術方案，而不能以此來限制本發明的保護范圍。說明書后續描述為實施本發明的較佳實施方式，然所述描述乃以說明本發明的一般原則為目的，并非用以限定本發明的范圍。本發明的保護范圍當視所附權利要求所界定者為準。

下面結合附圖和具體實施例對本發明做進一步詳細說明。

如圖1所示，為本發明的一個優選實施例，公開了一種矯正鞋墊，該鞋墊包括表層、中間層和底層，其中，

表層硬度高于底層硬度，底層硬度高于中間層硬度；

中間層厚度最大；

表層為沖孔片材，中間層和底層為無沖孔材料；

鞋墊按照表層、中間層和底層的順序進行預貼合；

表層、中間層和底層通過冷壓模工藝壓制成鞋墊。

本實施例中，表層、中間層和底層順序排列預貼合，通過冷壓模工藝壓制成鞋墊，表層、中間層和底層硬度不同、厚度也不同，可通過表層的沖孔排布來分散足底壓力，使得所述壓力大的區域貼近所述中間層軟材料，得到更好的按摩，使得腳部更健康，預防各種腳部疾病的發生，保證足部行走的舒適度，達到增加運動時間、增強運動量的目的。

進一步地，表層由硬度為55°、厚度為1.5mm的片材構成。

進一步地，中間層由硬度為30°、厚度為3.5mm的無沖孔材料構成。

更進一步地，底層由硬度為50°、厚度為1.5mm的無沖孔材料構成。

本實施例中，表層為硬度為55°、厚度為1.5mm的片材，中間層為硬度為30°、厚度為3.5mm的無沖孔材料，底層是硬度為50°、厚度為1.5mm的無沖孔材料，三層硬度不同、厚度也不同，預防各種腳部疾病的發生，保證足部行走的舒適度。

進一步地，根據人群足部壓力分析，繪制足部壓力分析圖，使用不同顏色表示足部壓力程度，顏色越深，壓力越大。

更進一步地，如圖2所示，表層包括較大圓孔和普通圓孔，根據足部壓力分析圖，其中足部壓力較大的區域沖較大圓孔，其它區域沖普通圓孔。

本實施例中，通過繪制足部壓力分析圖，并通過顏色深淺直觀表示人群足部壓力分布狀況，判斷壓力較大的區域，并根據壓力分布對表層進行沖孔，壓力大則圓孔大，通過表層圓孔的分布使得中間層的軟材料可以形成圓孔形狀透出，分散足部壓力較大區域承擔的壓力，避免某個因習慣而長期受壓迫的足部區域產生疾病。

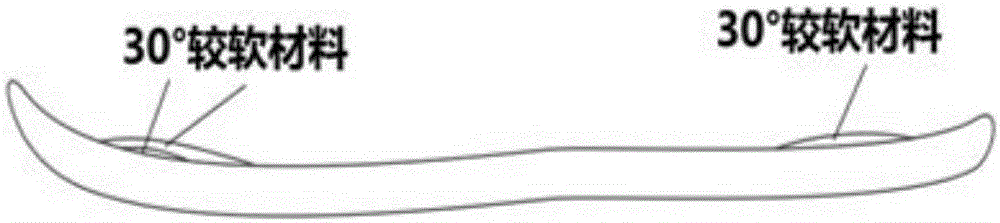

進一步地，表層沖孔后，將表層、中間層和底層進行預貼合。更進一步地，如圖3所示:當3塊不同硬度的材料通過冷壓模的工藝處理制成鞋墊，30°較軟材料通過冷壓透過較大孔突出來，對鞋墊進行冷壓模時，中間層透過表層圓孔凸出來，在表層上形成壓力分散區域。

本實施例中，由于三層相互貼合并進行冷壓，中間層較軟較厚，透過表層沖孔凸出形成壓力分散區域，使得足部壓力較大區域直接接觸中間層軟區域，使得足部壓力分散，緩解足部受力區域，預防腳部疾病的發生，使得用戶可以增加運動時間和運動量。

與現有技術相比，本發明由硬度和厚度各不相同的表層、中間層和底層構成矯正鞋墊，根據足部壓力分析圖，對表層片材進行沖孔，壓力大的 區域沖大孔，壓力小的區域沖普通圓孔，通過冷壓模的方式對三層進行壓縮，使得較軟較厚的中間層透過沖孔凸出，形成壓力分散區域，防止由于習慣造成的局部受力嚴重，緩解足部整體受力，得到更好的按摩，使得腳部更健康，預防各種腳部疾病的發生，保證足部行走的舒適度，達到增加運動時間、增強運動量的目的。

值得注意的是，以上所述僅為本發明的較佳實施例，并非因此限定本發明的專利保護范圍，或直接或間接運用于其他相關技術領域均同理皆包含于本發明所涵蓋的范圍內。
