本發明涉及醫用手術衣領域，特別是一種防水、防血、隔菌、防靜電、防輻射可重復使用雙向防護手術衣。

背景技術：

手術室是醫院對病人進行手術、檢查、治療和搶救的主要場所，手術室環境的潔凈程度直接影響病人的傷口愈合和健康，也是引起醫院感染和交叉感染的重要因素。據報道，每個人每分鐘會脫落大約1萬個顆粒雜質，在手術室，這些雜質極可能隱藏著病菌。所以，自現代西醫手術學創始，應用消毒手術衣作為醫護人員與病人手術傷口之間的一層隔離屏障，以保護病人手術傷口免受微生物感染，即是一項基本原則。隨著現代手術學科的不斷發展，發現外科手術過程中病人感染性體液(如血液、尿液、唾液、術中沖洗液等等)，其內含有的某些傳染性物質反向極可能傳播于醫護人員(如乙肝病毒，艾滋病病毒等)。尤其是當液體滲透過手術衣時，傳染性物質也被同時帶入。這也正是院內感染的一個重要方面-----醫務人員院內感染。

因此手術時在盡量保護病人免受污染的同時，更必須保證患者的體液、血液等污染源不接觸到醫生的身體。這一切要求現代手術衣在傳統織物懸垂感、強度、舒適性的基礎上，必須具有良好的雙向防護功能。目前，醫院常用的棉布手術衣穿著舒適性好，但防水防血隔菌效果差，只具備單向防護功能，以保護患者免受病菌感染的為主；一次性手術衣有一定防水防血隔菌的作用，但衣 服的懸垂感、強度差，穿著舒適性較差。

在醫院工作現場中，尤其是手術室中，靜電是造成許多問題的起因：有粉塵可能會因靜電而產生爆炸，復印機和電腦終端可能因靜電而發生故障，而敏感的集成電路則可能被靜電損壞，最重要的是手術室設置有敏感電子設備，對靜電作用極其敏感。同時醫用設備作用決定了醫院環境免不了充斥著各種射線，長期在醫院工作的醫護人員免不了收到輻射作用，沒有合適的防輻射的材料制作醫用服及手術衣，醫護人員就會受到輻射的傷害。

技術實現要素：

本發明結合傳統的棉布手術衣和一次性無紡布手術衣各自的優點，提供一種全新的手術衣符合面料配方，能多次重復使用，在具備手術衣基本的透氣、舒適少纖維屑落絮等性能的基礎上，兼具了防水、防血、隔菌、防靜電、防輻射等多重功能。

為了達到上述目的，本發明提供一種可重復使用的多重防護手術衣，手術衣采用織物作為基層布料剪裁制作而成，織物采用75D/72F低彈網絡絲、6F導電絲和防輻射金屬絲作為經線和緯線交織而成，織物經緊度為66.5，緯緊度為41.0，總經線數為3322齒，總緯線數為9968齒，織物每平方克重為118g/m2，緯密度為41根/cm，低彈網絡絲包括96％聚酯化纖長絲和4％復合碳纖維組分，基層布料使用分散性染料進行染色，然后采用杜邦特富隆進行單面或雙面涂層涂抹或浸漬。

進一步的，杜邦特富隆單層膜厚度為5-50μm。

進一步的，手術衣還包括附加防水層，附加防水層分別固定設置于基層布料的外表面，附加防水層為聚四氟乙烯層或TPU防水透氣膜。

進一步的，TPU防水透氣膜厚度為0.012-0.2mm。

進一步的，手術衣還包括附加吸水層，附加吸水層為含有竹炭纖維的經線、緯線交織成的面層，層壓于基層布料的內表面。

進一步的，交織附加吸水層的經線、緯線中還含有殼聚糖纖維或甲殼素衍生物組分。

進一步的，手術衣還包括附加吸水層，附加吸水層為殼聚糖或殼寡糖組分涂層或浸潤層，附于所述基層布料的內表面。

進一步的，手術衣還包括附加阻燃層，附加阻燃層為由聚丙烯與改性聚丙烯腈熔融、噴絲形成的復合纖維縱橫交錯排布形成，同時在聚丙烯在熔融過程中加入磷化氫阻燃劑或磷酸三苯酯阻燃劑或磷氮系阻燃劑。

與現有技術相比，本發明的有益效果在于：手術衣采用織物作為基層布料剪裁制作而成，織物采用75D/72F低彈網絡絲、6F導電絲和防輻射金屬絲作為經線和緯線交織而成，75D/72F低彈網絡絲除具有一般滌綸斷裂強度和彈性模量高、熱定型性優異、回彈性能好、耐熱性、耐光性、耐腐蝕性強、易洗快干等特點外，還具有膨松性高、隔熱性好、手感舒適、光澤柔和等特點，作為基材組分，使手術衣質地柔軟舒適、有型、隔熱且方便清洗，可重復使用；加入6F導電絲和防輻射金屬絲，使手術衣同時具備防靜電和防輻射的特性。織物經緊度為66.5，緯緊度為41.0，總經線數為3322齒，總緯線數為9968齒，織物沒平方克重為118g/m2，緯密度為41根/cm，低彈網絡絲包括96％聚酯化纖長絲和4％復合碳纖維組分，上述織物的工藝與織物基材組分為最佳配合，能發揮織 物基材組分的固有特性，并同時使交織成型后的織物密度適中，不厚重、不單薄，經線、緯線配比合理，進一步起到使織物觸感柔軟、有型、防靜電和防輻射的作用。織物基層布料使用分散性染料進行染色，使染色均勻，清洗時不褪色，多次重復使用，仍然保持有型、有色；采用杜邦特富隆進行單面或雙面涂層涂抹或浸漬，利用杜邦特富隆材料的抗酸抗堿、抗各種有機溶劑的特點，對織物基體起保護作用，同時，杜邦特富隆材料耐高溫，它的摩擦系數極低，可作潤滑作用，涂抹或浸漬于織物表面，使手術衣具有附加的防水、防血、耐高溫的作用；另外本發明的手術衣所用織物可按普通醫用衛生材料清洗方式正常處理，可適用于化學消毒劑浸泡、水洗，高溫高壓蒸汽滅菌而不影響手術衣的性能。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明一種可重復使用的多重防護手術衣使用面料的截面結構示意圖；

圖2是本發明一種可重復使用的多重防護手術衣使用面料的屏蔽效能檢測的檢測裝置示意圖。

具體實施方式

下面結合附圖和實施例，對本發明的具體實施方式作進一步描述。以下實施例僅用于更加清楚地說明本發明的技術方案，而不能以此來限制本發明的保護范圍。

一種可重復使用的多重防護手術衣，手術衣采用織物作為基層布料1剪裁制作而成，織物采用75D/72F低彈網絡絲、6F導電絲和防輻射金屬絲作為經線和緯線交織而成，織物經緊度為66.5，緯緊度為41.0，總經線數為3322齒，總緯線數為9968齒，織物每平方克重為118g/m2，緯密度為41根/cm，低彈網絡絲包括96％聚酯化纖長絲和4％復合碳纖維組分，基層布料1使用分散性染料進行染色，然后采用杜邦特富隆進行雙面涂層涂抹或浸漬，杜邦特富隆形成單層膜厚度為20μm。

手術衣還包括附加防水層2，附加防水層2分別固定設置于基層布料1的外表面，附加防水層2為TPU防水透氣膜，TPU防水透氣膜厚度為0.015mm，TPU防水透氣膜以彈性體為主要材料，其彈性佳，強度高，在防水特性上有其它材料所無法比擬的物性表現，可承受水壓10000mm以上；TPU薄膜除了具有高防水性外更具有極佳之透濕性，人體汗氣可自由在薄膜間穿透，使本發明的手術衣進一步加強防水型，并不影響透氣性，不影響人穿著的清爽、舒適感。在手術衣織物的內表面增設附加吸水層3，附加吸水層3為殼聚糖組分噴涂層，殼聚糖是天然甲殼素的提取物，具有極佳的親水性和殺菌、抑菌性，涂在手術衣織物表面進一步增強手術衣的吸水、吸濕性和殺菌、抑菌功能。手術衣還包括附加阻燃層4，附加阻燃層4為由聚丙烯與改性聚丙烯腈熔融、噴絲形成的復合纖維縱橫交錯排布形成，然后層壓于基層布料1與附加防水層2之間，同時在聚丙烯在熔融過程中加入磷氮系阻燃劑，磷-氮系阻燃劑主要是通過磷-鹵、磷-氮協同效應作用達到阻燃目的，具有磷-鹵、磷-氮的雙重效應，阻燃效果比較好、耐久性好。

對上述具體實施方式中的可重復使用的多重防護手術衣進行材料靜電性 能、防水性能、色牢度、有害物質含量、pH值和反應防輻射性能、屏蔽效能檢測，結果如下：

一.屏蔽效能檢測：

1.屏蔽效能檢測說明

2.檢測裝置示意圖：

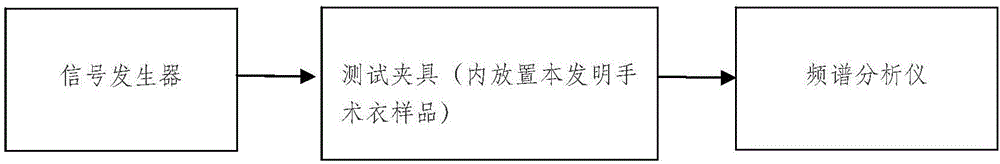

如圖2所示，為本發明一種可重復使用的多重防護手術衣使用面料的屏蔽效能檢測的檢測裝置示意圖，具體的屏蔽效能計算方式為：

屏蔽效能SE_dB＝P1-P2，SE_％＝(1-10^-SE_dB^/10)x100％

SEdB——屏蔽效能的對數表示方式：(dB)

SE_％-屏蔽效能的線性表示方式：(％)

P1——測試夾具中不放置屏蔽材料時頻譜分析儀讀數：(dBm)

P2——測試夾具中放置屏蔽材料時頻譜分析儀讀數：(dBm)

3.屏蔽效能檢測結果：

檢測依據：SJ20524-1995材料屏蔽效能的測量方法

根據檢測結果可知：頻率從10MHz至3000MHz范圍內，本發明的手術衣都有較強的屏蔽效能，且隨著頻率的加強，手術衣的屏蔽效能只有稍許下降，說明本發明的手術衣在現有的醫療環境中完全能起到保護醫護人員人身安全，同時減小對精密儀器的干涉，保證儀器精密度的的雙重保護作用。

二、本發明手術衣其它性能檢測結果：

檢驗依據：

FZ/T01057-2007《紡織纖維鑒別試驗方法》

FZ/T01101-2008《紡織品 纖維含量的測定物理法》，拆分法

GB/T3917.1-2009《紡織品 織物撕破性能第1部分：沖擊擺錘法撕破強力的測定》

GB/T12703.1-2009《紡織品 靜電性能的評定第1部分：靜電壓半衰期》

GB/T4745-2012《紡織品 防水性能的檢測和評價沾水法》

GB/T8427-2008《紡織品 色牢度試驗耐人造光色牢度：氙弧》

GB18401-2010《國家紡織產品基本安全技術規范》A類

與傳統棉布手術衣和一次性手術衣的對比：

根據上述檢測結果可知，本發明的可重復使用的多重防護手術衣使用含碳復合有機導電纖維及高密度的多種特色織法，加以重壓光并結合防水涂層，使手術袍具有更好的防水、防血、防輻射防靜電、防感染、舒適、輕柔、透氣， 同時防靜電耐久性能好，衣物有優越的穿著感，不會因洗滌、使用次數而使得抗靜電功能消失，按正常水洗程序，循環使用60次后，其耐水洗性仍符合國家標準，具有永久性抗靜電功能，并保護敏感的電子設備，對設備發出的3000赫茲及以下輻射具有防護作用。

需要說明的是，本發明實施例中的附加防水層2、附加吸水層3和附加阻燃層4與基層布料1的結合方式不局限與實施例中的形式，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
