本發明涉及一種手拉箱解鎖裝置及解鎖方法。

背景技術：

目前，在人們日常旅行、出差的時候，手拉箱幾乎成為一種必備的便攜裝備，可以給人們帶來很多方便，避免了大包小包攜帶東西的困擾，可是由于目前常用的手拉箱多為拉鏈式、扣壓式或者再附加一個四位數簡易機械密碼裝置，然而，現有技術的解鎖方式比較簡單，容易被破解，導致其安全性不高。

技術實現要素：

本發明所要解決的技術問題是克服現有技術的缺陷，提供一種手拉箱解鎖裝置，它能夠實現對手拉箱很好的解鎖功能，提高其安全性。

為了解決上述技術問題，本發明的技術方案是：一種手拉箱解鎖裝置，它包括：

解鎖識別器件；

感應件，所述感應件連接在手拉箱的拉鏈頭組件上；

感應件鎖裝置，所述感應件鎖裝置和感應件連接或脫離配合，所述感應件鎖裝置用于被驅動動作后與感應件脫開從而解鎖感應件的位置；

感應件松開控制單元，所述感應件松開控制單元與感應件鎖裝置控制連接，并且所述感應件松開控制單元與解鎖識別器件通信連接，當所述解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給感應件松開控制單元，通過感應件松開控制單元驅動感應件鎖裝置動作。

進一步提供了一張解鎖識別器的具體結構，所述解鎖識別器件包括記憶裝置、正確判斷器、總信號傳感器和總信號處理器，所述記憶裝置的信號輸出端與正確判斷器的信號輸入端相連，所述總信號傳感器的信號輸入端與正確判斷器的信號輸出端相連，所述總信號處理器的信號輸入端與總信號傳感器的信號輸出端相連，所述總信號處理器的信號輸入端與所述感應件松開控制單元相連，當所述記憶裝置得到正確使用者解鎖信號時，所述正確判斷器接通，所述正確判斷器產生信號給總信號傳感器，總信號傳感器發出信號給總信號處理器，總信號處理器再發出信號給感應件松開控制單元，通過感應件松開控制單元驅動所述感應件鎖裝置與感應件脫開從而解鎖感應件的位置。

進一步，所述記憶裝置為指紋識別器。

進一步為了對非正確使用者操作手拉箱時，提供警報功能，所述解鎖識別器件還包括錯誤判斷器、報警信號傳感器和用于驅動警報發生器動作的警報發生器驅動傳感器，所述錯誤判斷器的信號輸入端與記憶裝置的信號輸出端相連，所述錯誤判斷器的信號輸出端與報警信號傳感器的信號輸入端相連，所述報警信號傳感器的信號輸出端與警報發生器驅動傳感器的信號輸入端相連，當所述記憶裝置得到非正確使用者解鎖信號時，所述錯誤判斷器接通，錯誤判斷器產生信號給報警信號傳感器，報警信號傳感器發出控制信號給警報發生器驅動傳感器，通過警報發生器驅動傳感器驅動警報發生器發出警報。

進一步，所述感應件設置有至少一插孔，所述感應件鎖裝置包括固定件、上下伸縮組件、前后伸縮組件和上鎖扣，所述上鎖扣安裝在前后伸縮組件上，所述前后伸縮組件安裝在上下伸縮組件上，所述上下伸縮組件安裝在固定件上，所述上鎖扣為L型結構，并且所述上鎖扣用于被驅動脫離出所述插孔，從而解鎖感應件的位置。

進一步，所述感應件松開控制單元包括上下動作傳感器和前后動作延后傳感器，所述上下動作傳感器的信號輸入端與總信號處理器的信號輸出端相連，所述上下動作傳感器用于響應后控制驅動所述上下伸縮組件帶動所述上鎖扣在插孔內向下移動，所述前后動作延后傳感器用于在上鎖扣在插孔內向下移動到所需位置后再響應，從而控制前后伸縮組件帶動所述上鎖扣向后移動，使上鎖扣脫離出插孔。

進一步，手拉箱解鎖裝置還包括感應件鎖指示裝置，所述感應件鎖指示裝置包括感應件松開指示傳感器和感應件指示燈，所述感應件松開指示傳感器的信號輸入端與所述前后動作延后傳感器相連，所述前后動作延后傳感器的控制輸出端與感應件指示燈相連，所述前后動作延后傳感器發出信號給感應件松開指示傳感器，并通過感應件松開指示傳感器控制感應件指示燈熄滅。

進一步，手拉箱解鎖裝置還包括手拉桿鎖裝置松開控制單元和手拉桿鎖裝置，所述手拉桿鎖裝置與手拉箱的手拉桿連接或脫離配合，所述手拉桿鎖裝置用于被驅動動作后與手拉箱的手拉桿脫離從而解鎖手拉桿的位置，所述手拉桿鎖裝置松開控制單元與解鎖識別器件通信連接，當所述解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給手拉桿鎖裝置松開控制單元，通過手拉桿鎖裝置松開控制單元驅動手拉桿鎖裝置動作。

進一步，所述手拉桿鎖裝置松開控制單元包括手拉桿松開控制傳感器，所述手拉桿松開控制傳感器的信號輸入端與總信號處理器的信號輸出端相連，所述手拉桿松開控制傳感器接收總信號處理器發送的信號，然后手拉桿松開控制傳感器再驅動所述手拉桿鎖裝置動作。

進一步，手拉箱解鎖裝置還包括手拉桿鎖指示裝置，所述手拉桿鎖指示裝置包括手拉桿松開指示傳感器和手拉桿指示燈，所述手拉桿松開指示傳感器的信號輸入端與手拉桿松開控制傳感器相連，所述手拉桿松開指示傳感器的控制輸出端與手拉桿指示燈相連，所述手拉桿松開控制傳感器發出信號給手拉桿松開指示傳感器，并通過手拉桿松開指示傳感器控制手拉桿指示熄滅。

進一步，手拉箱解鎖裝置還包括車輪松開控制單元和車輪鎖裝置，所述車輪松開控制單元與解鎖識別器件通信連接，所述車輪鎖裝置與手拉箱的車輪連接或脫離配合，所述車輪鎖裝置用于被驅動動作后與手拉箱的車輪脫離從而解鎖車輪，當所述解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給車輪松開控制單元，通過車輪松開控制單元驅動手拉桿鎖裝置動作。

進一步，所述車輪松開控制單元包括車輪松開控制傳感器，所述車輪松開控制傳感器的信號輸入端與總信號處理器的信號輸出端相連，所述車輪松開控制傳感器接收總信號處理器發送的信號，然后車輪松開控制傳感器再驅動所述車輪鎖裝置動作。

進一步，手拉箱解鎖裝置還包括車輪鎖指示裝置，所述車輪鎖指示裝置包括車輪松開指示傳感器和車輪指示燈，所述車輪松開指示傳感器的信號輸入端與車輪松開控制傳感器相連，所述車輪松開指示傳感器的控制輸出端與車輪指示燈相連，所述車輪松開控制傳感器發出信號給車輪松開指示傳感器，并通過車輪松開指示傳感器控制車輪指示燈熄滅。

本發明還提供了一種手拉箱解鎖裝置的解鎖方法，它包含的步驟中具有：

當解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給感應件松開控制單元，通過感應件松開控制單元驅動感應件鎖裝置動作，使所述感應件鎖裝置與感應件脫開從而解鎖感應件的位置。

進一步，當解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件還發送一信號給手拉桿鎖裝置松開控制單元，通過手拉桿鎖裝置松開控制單元驅動手拉桿鎖裝置動作，使所述手拉桿鎖裝置與手拉箱的手拉桿脫開從而解鎖手拉桿的位置。

進一步，當解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件還發送一信號給車輪松開控制單元，通過車輪松開控制單元驅動車輪鎖裝置動作，使所述車輪鎖裝置與手拉箱的車輪脫開從而解鎖車輪的位置。

采用了上述技術方案后，當解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給感應件松開控制單元，通過感應件松開控制單元驅動感應件鎖裝置動作，使所述感應件鎖裝置與感應件脫開從而解鎖感應件的位置，這樣拉鏈頭組件就可以自由拉動，從而實現了對手拉箱的解鎖功能；另外，當解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件還發送一信號給手拉桿鎖裝置松開控制單元，通過手拉桿鎖裝置松開控制單元驅動手拉桿鎖裝置動作，使所述手拉桿鎖裝置與手拉箱的手拉桿脫開從而解鎖手拉桿的位置，從而實現了對手拉桿的解鎖功能；另外，當解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件還發送一信號給車輪松開控制單元，通過車輪松開控制單元驅動車輪鎖裝置動作，使所述車輪鎖裝置與手拉箱的車輪脫開從而解鎖車輪的位置，從而實現了對車輪的解鎖功能；再者，如果是非正確操作者去驗證解鎖識別器件，解鎖識別器件發出控制信號給警報發生器驅動傳感器，通過警報發生器驅動傳感器驅動警報發生器發出警報，從而提高其防盜功能。

附圖說明

圖1為本發明的手拉箱解鎖裝置的控制原理圖；

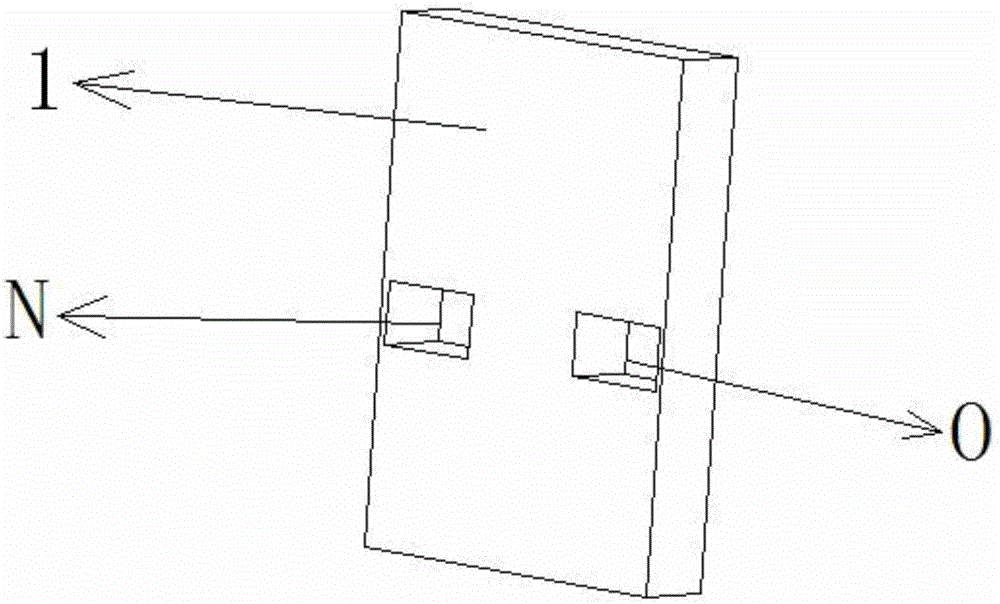

圖2為本發明的感應件的立體圖；

圖3為本發明的感應件鎖裝置的立體圖；

圖4為本發明的手拉箱的立體圖；

圖5為本發明的車輪鎖裝置的部件示意圖；

圖6為本發明的手拉桿鎖裝置的部件示意圖。

具體實施方式

為了使本發明的內容更容易被清楚地理解，下面根據具體實施例并結合附圖，對本發明作進一步詳細的說明。

如圖1～6所示，一種手拉箱解鎖裝置，它包括：

解鎖識別器件；

感應件1，所述感應件1連接在手拉箱10的拉鏈頭組件上；其中，拉鏈頭組件是由拉鏈頭和拉鏈柄構成，感應件1在拉鏈柄下可以來回擺動的；

感應件鎖裝置，所述感應件鎖裝置和感應件1連接或脫離配合，所述感應件鎖裝置用于被驅動動作后與感應件1脫開從而解鎖感應件1的位置；

感應件松開控制單元，所述感應件松開控制單元與感應件鎖裝置控制連接，并且所述感應件松開控制單元與解鎖識別器件通信連接，當所述解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給感應件松開控制單元，通過感應件松開控制單元驅動感應件鎖裝置動作。

如圖1所示，所述解鎖識別器件包括記憶裝置、正確判斷器Y、總信號傳感器Sa和總信號處理器Xa，所述記憶裝置的信號輸出端與正確判斷器Y的信號輸入端相連，所述總信號傳感器Sa的信號輸入端與正確判斷器Y的信號輸出端相連，所述總信號處理器Xa的信號輸入端與總信號傳感器Sa的信號輸出端相連，所述總信號處理器Xa的信號輸入端與所述感應件松開控制單元相連，當所述記憶裝置得到正確使用者解鎖信號時，所述正確判斷器Y接通，所述正確判斷器Y產生信號給總信號傳感器Sa，總信號傳感器Sa發出信號給總信號處理器Xa，總信號處理器Xa再發出信號給感應件松開控制單元，通過感應件松開控制單元驅動所述感應件鎖裝置與感應件1脫開從而解鎖感應件1的位置。

所述記憶裝置為指紋識別器，其安裝在手拉箱10的H處。

如圖1所示，為了對非正確使用者操作手拉箱時，提供警報功能，所述解鎖識別器件還包括錯誤判斷器N、報警信號傳感器SN和用于驅動警報發生器動作的警報發生器驅動傳感器Sj，所述錯誤判斷器N的信號輸入端與記憶裝置的信號輸出端相連，所述錯誤判斷器N的信號輸出端與報警信號傳感器SN的信號輸入端相連，所述報警信號傳感器SN的信號輸出端與警報發生器驅動傳感器Sj的信號輸入端相連，當所述記憶裝置得到非正確使用者解鎖信號時，所述錯誤判斷器N接通，錯誤判斷器N產生信號給報警信號傳感器SN，報警信號傳感器SN發出控制信號給警報發生器驅動傳感器Sj，通過警報發生器驅動傳感器Sj驅動警報發生器發出警報。

如圖2、3所示，所述感應件設置有至少一插孔(圖2中的N部位和O部位)，所述感應件鎖裝置包括固定件51、上下伸縮組件52、前后伸縮組件53和上鎖扣54，所述上鎖扣54安裝在前后伸縮組件53上，所述前后伸縮組件53安裝在上下伸縮組件52上，所述上下伸縮組件52安裝在固定件51上，所述上鎖扣54為L型結構，并且所述上鎖扣54用于被驅動脫離出所述插孔，從而解鎖感應件1的位置。

如圖1所示，所述感應件松開控制單元包括上下動作傳感器Sb和前后動作延后傳感器Sc，所述上下動作傳感器Sb的信號輸入端與總信號處理器Xa的信號輸出端相連，所述上下動作傳感器Sb用于響應后控制驅動所述上下伸縮組件52帶動所述上鎖扣54在插孔內向下移動，所述前后動作延后傳感器Sc用于在上鎖扣54在插孔內向下移動到所需位置后再響應，從而控制前后伸縮組件53帶動所述上鎖扣54向后移動，使上鎖扣54脫離出插孔。

如圖1所示，手拉箱解鎖裝置還包括感應件鎖指示裝置，所述感應件鎖指示裝置包括感應件松開指示傳感器Zj和感應件指示燈V，所述感應件松開指示傳感器Zj的信號輸入端與所述前后動作延后傳感器Sc相連，所述前后動作延后傳感器Sc的控制輸出端與感應件指示燈V相連，所述前后動作延后傳感器Sc發出信號給感應件松開指示傳感器Zj，并通過感應件松開指示傳感器Zj控制感應件指示燈V熄滅。

如圖1所示，手拉箱解鎖裝置還包括手拉桿鎖裝置松開控制單元和手拉桿鎖裝置，所述手拉桿鎖裝置與手拉箱10的手拉桿101連接或脫離配合，所述手拉桿鎖裝置用于被驅動動作后與手拉箱10的手拉桿101脫離從而解鎖手拉桿101的位置，所述手拉桿鎖裝置松開控制單元與解鎖識別器件通信連接，當所述解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給手拉桿鎖裝置松開控制單元，通過手拉桿鎖裝置松開控制單元驅動手拉桿鎖裝置動作。本實施例的手拉桿鎖裝置為如圖6所述的卡銷8。

如圖1所示，所述手拉桿鎖裝置松開控制單元包括手拉桿松開控制傳感器Sd，所述手拉桿松開控制傳感器Sd的信號輸入端與總信號處理器Xa的信號輸出端相連，所述手拉桿松開控制傳感器Sd接收總信號處理器Xa發送的信號，然后手拉桿松開控制傳感器Sd再驅動所述手拉桿鎖裝置動作。

如圖1所示，手拉箱解鎖裝置還包括手拉桿鎖指示裝置，所述手拉桿鎖指示裝置包括手拉桿松開指示傳感器Zd和手拉桿指示燈U，所述手拉桿松開指示傳感器Zd的信號輸入端與手拉桿松開控制傳感器Sd相連，所述手拉桿松開指示傳感器Sd的控制輸出端與手拉桿指示燈U相連，所述手拉桿松開控制傳感器Sd發出信號給手拉桿松開指示傳感器Zd，并通過手拉桿松開指示傳感器Zd控制手拉桿指示燈U熄滅。

如圖1所示，手拉箱解鎖裝置還包括車輪松開控制單元和車輪鎖裝置，所述車輪松開控制單元與解鎖識別器件通信連接，所述車輪鎖裝置與手拉箱的車輪連接或脫離配合，所述車輪鎖裝置用于被驅動動作后與手拉箱的車輪脫離從而解鎖車輪，當所述解鎖識別器件得到一正確使用者解鎖信號時，所述解鎖識別器件發送一信號給車輪松開控制單元，通過車輪松開控制單元驅動手拉桿鎖裝置動作。本實施例中的車輪鎖裝置具有如圖5所述的箱輪扣板結構6，其通過轉軸61鉸接在手拉箱10的箱體上。

如圖1所示，所述車輪松開控制單元包括車輪松開控制傳感器，所述車輪松開控制傳感器Se的信號輸入端與總信號處理器Xa的信號輸出端相連，所述車輪松開控制傳感器Se接收總信號處理器Xa發送的信號，然后車輪松開控制傳感器Se再驅動所述車輪鎖裝置動作。

如圖1所示，手拉箱解鎖裝置還包括車輪鎖指示裝置，所述車輪鎖指示裝置包括車輪松開指示傳感器Ze和車輪指示燈W，所述車輪松開指示傳感器Ze的信號輸入端與車輪松開控制傳感器Se相連，所述車輪松開指示傳感器Ze的控制輸出端與車輪指示燈W相連，所述車輪松開控制傳感器Se發出信號給車輪松開指示傳感器Ze，并通過車輪松開指示傳感器Ze控制車輪指示燈W熄滅。

一種手拉箱解鎖裝置的解鎖方法，它包含的步驟中具有：

當解鎖識別器件得到一正確使用者解鎖信號時：

所述解鎖識別器件發送一信號給感應件松開控制單元，通過感應件松開控制單元驅動感應件鎖裝置動作，使所述感應件鎖裝置與感應件脫開從而解鎖感應件1的位置；

所述解鎖識別器件還發送一信號給手拉桿鎖裝置松開控制單元，通過手拉桿鎖裝置松開控制單元驅動手拉桿鎖裝置動作，使所述手拉桿鎖裝置與手拉箱10的手拉桿101脫開從而解鎖手拉桿101的位置；

所述解鎖識別器件還發送一信號給車輪松開控制單元，通過車輪松開控制單元驅動車輪鎖裝置動作，使所述車輪鎖裝置與手拉箱的車輪脫開從而解鎖車輪102的位置。

本發明的工作原理如下：

解鎖時，首先使用者把預先留下手指的指紋去驗證，在手拉箱H部位(如圖4所示)是指紋驗證區，刷過指紋后，記憶裝置開始工作，若是非正確使用者使用時則會接通錯誤判斷器N，繼而產生信號給報警信號傳感器SN，報警信號傳感器SN發出控制信號給警報發生器驅動傳感器Sj控制警報發生器發出警報進行報警，若是正確使用者的正確指紋則接通正確判斷器Y，繼而產生信號給總信號傳感器Sa，總信號傳感器Sa出信號給總信號處理器Xa，總信號處理器Xa處理過信號并發出信號給上下動作傳感器Sb、手拉桿松開控制傳感器Sd、車輪松開控制傳感器Se，其中上下動作傳感器Sb去控制上鎖扣54所在的上下伸縮組件52處向下伸長，到達一定距離(使得上鎖扣54足以從感應件1中N、O部位收回)，產生信號給前后動作延后傳感器Sc控制上鎖扣54所在的前后伸縮組件53處向遠離感應件1的部位收縮，此時箱體解鎖，同時發出信號給感應件松開指示傳感器Zj控制感應件指示燈V熄滅，表示箱體已解鎖，手拉桿松開控制傳感器Sd控制手拉桿部位的卡銷8松開使得手拉桿101解鎖，手拉桿松開控制傳感器Sd發出信號解鎖手拉桿101的同時發出信號給手拉桿松開指示傳感器Zd控制手拉桿指示燈U熄滅，表示手拉桿101已解鎖。車輪松開控制傳感器Se在接收信號后控制箱輪部位的箱輪扣板結構6，使得箱輪扣板結構6松開車輪102，同時發出信號給車輪松開指示傳感器Ze去控制車輪指示燈W熄滅，表示車輪102已解鎖。

以上所述的具體實施例，對本發明解決的技術問題、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施例而已，并不用于限制本發明，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
