本發明涉及紡織機械領域，特別是涉及一種折料機構。

背景技術：

在服裝生產領域，常涉及到裁片的折疊工序，現有的折疊工序依靠人工手動折疊，費時費力。

技術實現要素：

基于此，有必要提供一種節約人力、節約時間的折料機構。

一種折料機構，包括：

固定裝置，所述固定裝置具有固定座，所述固定座上設有下沉槽；

下沉裝置，所述下沉裝置具有下沉板以及下沉驅動部件，所述下沉板上具有多個吸風孔，所述下沉板位于所述固定座上，所述下沉驅動部件連接于所述下沉板以用于驅動所述下沉板朝向所述下沉槽內運動或者復位；以及

鏟料裝置，所述鏟料裝置具有鏟板以及鏟料驅動部件，所述鏟板設在所述固定座上，當所述下沉板處于復位狀態時，所述鏟板的上表面與所述下沉板的上表面處于同一個平面內，所述鏟料驅動部件連接于所述鏟板以用于驅動所述鏟板沿著所述下沉板的上表面運動。

在其中一個實施例中，所述下沉裝置還具有第一滑軌以及第一滑動塊，所述第一滑軌連接在所述固定座上，所述下沉板通過所述第一滑動塊滑動連接于所述第一滑軌。

在其中一個實施例中，所述第一滑軌以及所述第一滑動塊的數量均為多個，多個所述第一滑軌與多個所述第一滑動塊一一對應，且多個所述第一滑軌均平行。

在其中一個實施例中，所述鏟料裝置還具有第二滑軌以及第二滑動塊，所述第二滑軌連接在所述固定座上，所述鏟板通過所述第二滑動塊滑動連接于所述第二滑軌。

在其中一個實施例中，所述第二滑軌以及所述第二滑動塊的數量均為多個，多個所述第二滑軌與多個所述第二滑動塊一一對應，且多個所述第二滑軌均平行。

在其中一個實施例中，所述下沉槽貫穿所述固定座。

在其中一個實施例中，當所述下沉板運動至所述下沉槽內時，所述下沉板的邊緣與所述下沉槽的內壁間隙配合。

在其中一個實施例中，當所述下沉板處于復位狀態時，所述鏟板緊貼于所述下沉板。

在其中一個實施例中，還包括吸風裝置，所述吸風裝置連通于多個所述吸風孔，以用于通過所述吸風孔吸風。

在其中一個實施例中，所述吸風裝置具有吸風嘴以及吸風機，所述吸風嘴連通于多個所述吸風孔，所述吸風機連接于所述吸風嘴，所述吸風機能夠通過所述吸風嘴以及所述吸風孔吸風。

本發明涉及的折料機構，設置了固定裝置、下沉裝置以及鏟料裝置，所述固定裝置具有固定座，所述固定座上設有下沉槽；所述下沉裝置具有下沉板以及下沉驅動部件，所述下沉板上具有多個吸風孔，所述下沉板位于所述固定座上，所述下沉驅動部件連接于所述下沉板以用于驅動所述下沉板朝向所述下沉槽內運動或者復位；，所述鏟料裝置具有鏟板以及鏟料驅動部件，所述鏟板設在所述固定座上，當所述下沉板處于復位狀態時，所述鏟板的上表面與所述下沉板的上表面處于同一個平面內，所述鏟料驅動部件連接于所述鏟板以用于驅動所述鏟板沿著所述下沉板的上表面運動。裁片放在下沉板上面上，且裁片的一部分突出于下沉板并覆蓋在鏟板上，通過吸風固定，下沉板下降后，由于下沉板和固定座以及鏟板有高低差，裁片前端凸出的止口部分自然折彎成一定角度，鏟板橫向移動再將其進行鏟折，吸風將鏟折成形部分吸附住，以便于下一步工序。

附圖說明

圖1為本發明一實施例車縫系統示意圖；

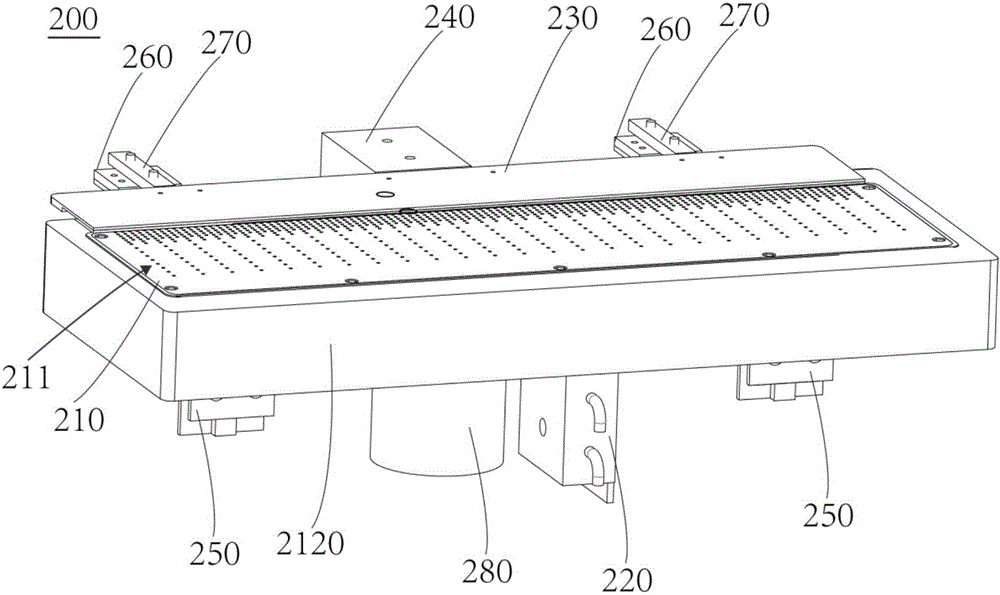

圖2為圖1所示車縫系統的折料機構示意圖；

圖3為圖1所示車縫系統的壓料機構示意圖。

附圖標記說明

10、車縫系統；100、機臺；200、折料機構；210、下沉板；211、吸風孔；220、下沉驅動部件；230、鏟板；240、鏟料驅動部件；250、第一滑軌；260、第二滑軌；270、第二滑動塊；280、吸風嘴；290、固定鐳射燈；2100、移動鐳射燈；2110、支架；2120、固定座；300、壓料機構；310、固定板；320、連接座；330、壓料驅動部件；340、固定模裝置；341、固定壓模；342、第一起模驅動部件；343、固定模連接件；344、第一鎖模驅動部件；345、固定壓模座；350、移動模裝置；351、移動壓模；352、第二起模驅動部件；353、移動模連接件；354、鎖模手柄；355、第二鎖模驅動部件；356、移動壓模座；400、車縫機構；500、收料機構；510、收料桿；520、收料驅動部件；530、收料槽。

具體實施方式

為了便于理解本發明，下面將參照相關附圖對本發明進行更全面的描述。附圖中給出了本發明的較佳實施例。但是，本發明可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本發明的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本發明。本文所使用的術語“和/或”包括一個或多個相關的所列項目的任意的和所有的組合。

參見圖1所示，本實施例涉及了一種車縫系統10。該車縫系統10包括機臺100、折料機構200、壓料機構300、車縫機構400、收料機構500以及控制機構。

參見圖1所示，所述折料機構200設在所述機臺100上以用于折疊裁片。

參見圖2所示，在本實施例中，所述折料機構200包括固定裝置、下沉裝置、鏟料裝置以及吸風裝置。所述固定裝置具有固定座2120，所述固定座2120設在所述機臺100上。所述固定座2120上設有下沉槽。所述下沉槽貫穿所述固定座2120。控制機構電性連接于吸風裝置。

參見圖2所示，所述下沉裝置具有下沉板210以及下沉驅動部件220。所述下沉板210上具有多個吸風孔211。所述下沉板210位于所述固定座2120上。所述下沉驅動部件220連接于所述下沉板210以用于驅動所述下沉板210朝向所述下沉槽內運動或者復位。控制機構電性連接于下沉驅動部件220。

當所述下沉板210處于復位狀態時，所述鏟板230緊貼于所述下沉板210。當所述下沉板210運動至所述下沉槽內時，所述下沉板210的邊緣與所述下沉槽的內壁間隙配合。

參見圖2所示，所述鏟料裝置具有鏟板230以及鏟料驅動部件240。所述鏟板230設在所述固定座2120上，當所述下沉板210處于復位狀態時，所述鏟板230的上表面與所述下沉板210的上表面處于同一個平面內，所述鏟料驅動部件240連接于所述鏟板230以用于驅動所述鏟板230沿著所述下沉板210的上表面運動。控制機構電性連接于鏟料驅動部件240。

所述下沉裝置還具有第一滑軌250以及第一滑動塊。所述第一滑軌250連接在所述固定座2120上。所述下沉板210通過所述第一滑動塊滑動連接于所述第一滑軌250。所述第一滑軌250以及所述第一滑動塊的數量均為多個。多個所述第一滑軌250與多個所述第一滑動塊一一對應，且多個所述第一滑軌250均平行。

參見圖2所示，所述鏟料裝置還具有第二滑軌260以及第二滑動塊270，所述第二滑軌260連接在所述固定座2120上，所述鏟板230通過所述第二滑動塊270滑動連接于所述第二滑軌260。所述第二滑軌260以及所述第二滑動塊270的數量均為多個。多個所述第二滑軌260與多個所述第二滑動塊270一一對應，且多個所述第二滑軌260均平行。

所述吸風裝置連通于多個所述吸風孔211，以用于通過所述吸風孔211吸風。所述吸風裝置具有吸風嘴280以及吸風機。所述吸風嘴280連通于多個所述吸風孔211。所述吸風機連接于所述吸風嘴280。所述吸風機能夠通過所述吸風嘴280以及所述吸風孔211吸風。

參見圖1所示，在本實施例中，折料裝置還具有固定鐳射燈290、移動鐳射燈2100以及支架2110，支架2110設置在機臺100上。固定鐳射燈290、移動鐳射燈2100均連接在支架2110上。固定鐳射燈290、移動鐳射燈2100分別與固定壓模341、移動壓模351的位置對應，移動鐳射燈2100相對于支架2110的位置可調。固定鐳射燈290、移動鐳射燈2100用于發出光線至下沉板210以及鏟板230上用于裁片的放置時的定位。

參見圖3所示，所述壓料機構300具有固定板310、連接座320、固定模裝置340、移動模裝置350以及壓料驅動部件330。所述固定板310連接于所述連接座320，所述連接座320用于連接在機臺100上。控制機構電性連接于吸風機。

參見圖3所示，所述固定模裝置340具有固定壓模341以及第一起模驅動部件342。所述第一起模驅動部件342設在所述固定板310上且連接于所述固定壓模341。所述第一起模驅動部件342驅動所述固定壓模341上升或者下降。控制機構電性連接于第一起模驅動部件342。

參見圖3所示，所述移動模裝置350具有移動壓模351、第二起模驅動部件352以及移動模連接件353。所述移動模連接件353連接在所述固定板310上。所述第二起模驅動部件352設在所述移動模連接件353上且連接于所述移動壓模351。所述第二起模驅動部件352用于驅動所述移動壓模351上升或者下降。控制機構電性連接于第二起模驅動部件352以及移動模連接件353。

參見圖3所示，所述移動壓模351與所述固定壓模341相對設置。所述移動壓模351與所述固定壓模341位于同一個平面內。所述移動壓模351的外邊緣與所述固定壓模341的外邊緣均呈圓滑狀，且所述移動壓模351與所述固定壓模341對稱分布。

參見圖3所示，所述第二起模驅動部件352在所述移動模連接件353上的位置可調。以使得所述移動壓模351與所述固定壓模341之間的距離可調。所述壓料驅動部件330設在所述機臺100上且連接于所述固定板310。所述壓料驅動部件330用于通過驅動所述固定板310移動來使得所述固定壓模341以及所述移動壓模351壓住折疊后的所述裁片。

參見圖3所示，所述固定模裝置340還具有固定模連接件343、第一鎖模驅動部件344以及固定壓模座345。所述第一起模驅動部件342通過所述固定模連接件343連接于所述固定壓模341。所述固定壓模341通過所述第一鎖模驅動部件344連接于所述固定模連接件343。所述第一鎖模驅動部件344用于鎖定所述固定壓模341的位置。所述固定壓模座345連接于所述固定模連接件343，所述第一鎖模驅動部件344設在所述固定壓模座345上且連接于所述固定壓模341。控制機構電性連接于第一鎖模驅動部件344。

所述移動模裝置350還具有鎖模手柄354、第二鎖模驅動部件355以及移動壓模座356。所述移動模連接件353上具有調節孔。所述移動壓模351的一端嵌設于所述調節孔內且能夠在所述調節孔內移動。所述鎖模手柄354用于將所述移動壓模351與所述移動模連接件353鎖定。控制機構電性連接于第二鎖模驅動部件355。

所述移動壓模351通過所述第二鎖模驅動部件355連接于所述移動模連接件353。所述第二鎖模驅動部件355用于鎖定所述移動壓模351的位置。所述移動壓模座356連接于所述移動模連接件353。所述第二鎖模驅動部件355設在所述移動壓模座356上且連接于所述移動壓模351。

參見圖1所示，所述車縫機構400設在所述機臺100上以用于車縫所述壓料驅動部件330送來的所述裁片。控制機構電性連接于車縫機構400。

參見圖1所示，所述收料機構500設置在所述機臺100上以用于收集經過所述車縫機構400車縫后的所述裁片。所述收料機構500具有收料驅動部件520、收料桿510以及收料槽530。所述收料驅動部件520設在所述機臺100上且連接于所述收料桿510。所述收料驅動部件520用于驅動所述收料桿510壓住車縫后的所述裁片并能夠帶動所述裁片移動。所述收料槽530設在所述機臺100上且所述收料槽530的槽口與所述機臺100的工作臺面平齊。所述收料槽530用于收集所述收料桿510送來的所述裁片。控制機構電性連接于收料驅動部件520。

本發明涉及的車縫系統10，設置了折料機構200，裁片放在下沉板210上面上，且裁片的一部分突出于下沉板210并覆蓋在鏟板230上，通過吸風固定，下沉板210下降后，由于下沉板210和固定座2120以及鏟板230有高低差，裁片前端凸出的止口部分自然折彎成一定角度，鏟板230橫向移動再將其進行鏟折，吸風將鏟折成形部分吸附住，以便于下一步的壓料工序。設置了壓料機構300，設置了固定模裝置340以及移動模裝置350。通過所述固定模裝置340具有固定壓模341能夠固定住裁片的一端；通過所述移動模裝置350具有移動壓模351能夠根據裁片的尺寸改變所述移動壓模351與所述固定壓模341之間的距離，以適應不同尺寸的裁片，避免了更換壓模的工序，節約時間、節約人力。最后通過車縫機構400用于車縫壓料驅動部件330送來的裁片，實現了裁片的折疊、壓料以及車縫的工序，并且對于不同尺寸的裁片，可以在不進行換模的情況下調節移動壓模351的位置即可，節約時間，節約人力，生產效率大大提高。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
