本發明涉及電力施工工具技術領域，具體地說是一種電力施工用多功能安全帽。

背景技術：

在電力施工過程中，安全帽的佩戴對于保證電力人員頭部起著至關重要的作用。但是在黑夜中沒有光亮的條件下，很難發現電力工作人員的位置，對于電力工作人員來說需要照明以方便施工，因此急需一種電力施工用多功能安全帽，以便于及時發現電力人員的位置并便于電力人員的施工。

技術實現要素：

本發明的目的在于提供一種電力施工用多功能安全帽，用于及時發現在黑夜中進行工作的電力人員并便于電力人員的施工。

本發明解決其技術問題所采取的技術方案是：電力施工用多功能安全帽，它包括安全帽本體，其特征是，在所述安全帽本體的后側設有安裝板，在所述安裝板的左右兩側分別設有一個安裝槽，在所述安裝板的前側面上設有四個位于矩形四個頂點上的滑槽，在上方的兩個滑槽中分別滑動安裝有推塊，在下方的兩個滑槽中分別滑動安裝有作動塊，上下對應的推塊與作動塊為一對，作動塊和推塊的結構形狀完全相同，所述推塊為長方體形結構，在推塊上設有凹槽，在凹槽中固定有擋塊，在推塊與作動塊之間設有反光條，在所述反光條的上端和下端分別設有兩個插槽，四個所述擋塊分別置于四個插槽中以實現對反光條的夾持固定；在所述安裝槽內設有驅動推塊和作動塊同步移動的驅動機構，且同步移動時推塊和作動塊的移動方向相反；

在所述安全帽本體的前側設有U形的支架，在所述支架的內側鉸接安裝有安裝桿，在所述安裝桿上設有照明燈，在所述支架的左側壁上設有原點鎖止器，在所述支架的右側壁上設有上下設置的上調鎖止器和下調鎖止器，沿豎直方向原點鎖止器位于上調鎖止器和下調鎖止器之間，所述原點鎖止器、上調鎖止器和下調鎖止器的結構形狀完全相同，所述原點鎖止器為圓柱形的中空結構，在所述原點鎖止器的內腔中滑動安裝有滑板，在所述滑板上固定有插銷，在所述滑板與原點鎖止器的內壁之間設有彈簧，在所述彈簧的作用下插銷的作用端穿過鎖止器的側壁后伸入到支架內側，在所述安裝桿上設有與插銷的作用端插接配合的調節孔。

進一步地，所述驅動機構包括第一杠桿、連桿、第二杠桿和第三杠桿，在每一所述安裝槽的上部分別鉸接安裝有第一杠桿，在推塊和作動塊上分別設有第一鉸接軸，所述第一杠桿通過第一鉸接軸與推塊鉸接，在該扭簧的作用下第一杠桿的下端朝向推塊；在第一杠桿的上端設有連桿，連桿上部的第二鉸接軸置于第一杠桿上端的長槽中，所述連桿可上下移動的設置在安裝槽中，在所述連桿的下端設有第二杠桿，在所述第二杠桿與安裝板之間設有扭簧，在該扭簧的作用下第二杠桿的上端位于連桿的正下方；在第二杠桿的下端的上方設有第三杠桿，在第三杠桿與安裝板之間設有扭簧，在扭簧的作用下第三杠桿的下端位于第二杠桿的下端的上方且兩者相互接觸，在第三杠桿的上端設有長槽，作動塊上的第一鉸接軸置于長槽中。

進一步地，在所述安裝槽內設有第一支耳，所述第一杠桿的中部與第一支耳鉸接。

進一步地，在所述安裝槽內設有第二支耳，所述第三杠桿的中部與第二支耳鉸接。

進一步地，在所述插銷的驅動端設有拉環。

本發明的有益效果是：本發明提供的電力施工用多功能安全帽，可以方便反光條的拆卸，同時可以起到警示作用；照明燈的設置，可以方便電力施工人員的施工。

附圖說明

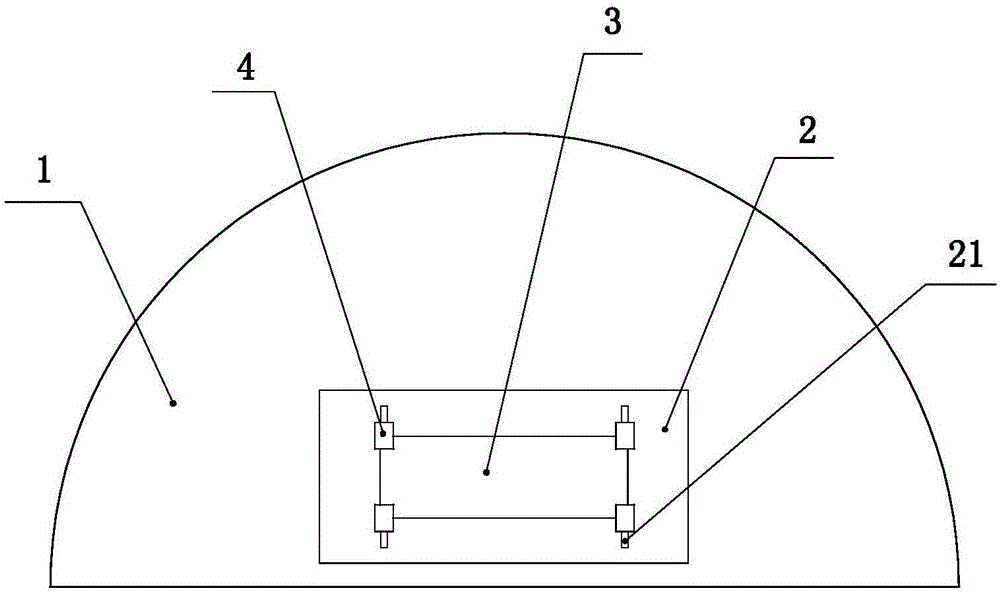

圖1為本發明的背面示意圖；

圖2為反光條的示意圖；

圖3為安裝板的內部結構示意圖；

圖4為推塊的結構示意圖；

圖5為驅動機構的示意圖；

圖6為本發明的正面示意圖；

圖7為照明燈的安裝示意圖；

圖8為原點鎖止器的內部結構示意圖；

圖中：1安全帽本體，2安裝板，21滑槽，22安裝槽，3反光條，31插槽，4推塊，41第一轉軸，42凹槽，43擋塊，5第一杠桿，51長槽，52連桿，53第二轉軸，54第二杠桿，55第三杠桿，6作動塊，71第一支耳，72第二支耳，73第三支耳，8支架，81原點鎖止器，811滑板，812插銷，813彈簧，814拉環，82上調鎖止器，83下調鎖止器，84照明燈，841安裝桿，85鉸接軸。

具體實施方式

如圖1至圖8所示，本發明主要包括安全帽本體1、安裝板2、反光條3、驅動機構、支架8、原點鎖止器、上調鎖止器82、下調鎖止器83和照明燈84，如圖1所示，安全帽本體1為現有技術中的安全帽，且為本發明的基礎，在安全帽本體的后側設有安裝板2，如圖3所示，安裝板為矩形的塑料板，安裝板固定在安全帽本體上，在安裝板的后側面上設有四個滑槽21，且安裝板左側的兩個滑槽為一對，安裝板右側的兩個滑槽為一對，在安裝板的左右兩側分別設有一個安裝槽22，安裝槽位于安裝板內部，且安裝槽與成對的兩個滑槽對應設置。四個滑槽位于矩形的四個頂點上，在左側上方的滑槽和右側上方的滑槽中分別滑動安裝有推塊4，在左側下方和右側下方的滑槽中分別滑動安裝有作動塊6。如圖4所示，推塊為長方體形的塑料塊，在推塊的底部設有凹槽42，在凹槽中固定有擋塊43。在推塊的側壁上固定有第一轉軸41，作動塊也為長方體形的塑料塊，在作動塊的底部設有凹槽，在凹槽中設有擋塊，在作動塊的外壁上設有第一轉軸，左側的推塊與左側的作動塊成對設置，右側的推塊與右側的作動塊成對設置，在每一安裝槽中分別設有驅動對應的推塊和作動塊同步動作的驅動機構。

如圖3、圖5所示，驅動機構主要包括第一杠桿5、連桿52、第二轉軸53、第二杠桿54和第三杠桿55，在安裝槽的上部設有第一杠桿5，第一杠桿的中部通過鉸接軸鉸接在第一支耳71上，在第一支耳與第一杠桿之間的鉸接軸上設有扭簧，第一支耳固定在安裝板上，第一杠桿的一端與推塊上的第一轉軸鉸接，在第一杠桿的另一端設有長槽51，在第一杠桿的另一端設有連桿52，在連桿的上端設有第二轉軸53，第二轉軸既與第一杠桿鉸接，又滑動安裝在長槽中。在扭簧的作用下第一杠桿傾斜設置，且推塊位于第一杠桿的下端。連桿可上下移動的滑動安裝在安裝槽中，在連桿的下方設有第二杠桿54，第二杠桿通過鉸接軸鉸接在安裝槽中，在第二杠桿與安裝槽之間的鉸接軸上設有扭簧，自然狀態在扭簧的作用下第二杠桿傾斜設置，且第二杠桿的上端位于連桿的正下方。在第二杠桿下端的上方設有第三杠桿55，第三杠桿通過鉸接軸鉸接在第二支耳72上，第二支耳固定在安裝槽中，在第三杠桿的中部設有第三支耳73，第二支耳與第三支耳鉸接，在第二支耳與第三支耳之間的鉸接軸上設有扭簧，在扭簧的作用下第三杠桿傾斜設置，且第三杠桿的下端與作動塊上的第一轉軸鉸接，第三杠桿的上端位于第二杠桿的下端的上方，且自然狀態時第二杠桿的下端與第三杠桿的上端接觸。

當向上推動推塊時，可驅動第一杠桿的擺動，此時第一杠桿逆時針擺動，在第一杠桿的作用下連桿向下移動，第二轉軸在長槽中移動。連桿的作用下驅動第二杠桿的擺動，此時第二杠桿的前端向上翹起，在第二杠桿的帶動下帶動第三杠桿的順時針擺動，第三杠桿擺動便推動作動塊的向下移動。為此，在與作動塊連接的第三杠桿的一端也設有長槽51，作動塊上的第一鉸接軸也置于長槽中。

在安裝板上安裝有反光條3，反光條為矩形結構，在反光條的兩端分別設有一對插槽31，成對的兩插槽分別置于反光條的上端和下端。插槽用于與擋塊配合，安裝時，將反光條置于推塊與作動塊之間，然后將四個擋塊分別置于四個插槽中，此時反光條便限制在安裝板上。當向上推動推塊時，可使得擋塊從插槽中移出，此時便可將反光條取出。

如圖6所示，在安全帽的前側設有支架8，支架為U形結構，在支架上通過鉸接軸85鉸接安裝有照明燈84，在照明燈的安裝端設有安裝桿841，照明燈通過安裝桿與支架鉸接。如圖7所示，在支架的左側設有原點鎖止器81，在支架的右側設有上下設置的上調鎖止器82和下調鎖止器83，沿支架的長度方向(豎直方向)原點鎖止器位于上調鎖止器與下調鎖止器之間，原點鎖止器、上調鎖止器和下調鎖止器的結構形狀完全相同，下面以原點鎖止器為例進行說明。如圖8所示，原點鎖止器為圓柱形的中空結構，在原點鎖止器的內腔中滑動安裝有滑板811，在滑板上固定有插銷812，在滑板與原點鎖止器的內腔壁之間設有彈簧813，在彈簧的作用下滑板與鎖止器的內壁接觸，且插銷的作用端穿出鎖止器并穿過支架后置于安裝桿上，在安裝桿上設有調節孔，插銷的作用端置于調節孔中時可以實現照明燈與支架的相對固定。電力施工人員根據需要，可以調節照明燈的傾斜角度，使其向上傾斜或向下傾斜，以便于施工。在插銷的驅動端設有拉環，以便于拉動插銷。
