本發明涉及一種飯盒裝置，具體是一種可加熱自洗飯盒。

背景技術：

飯盒是一種專門用來裝飯菜的盒子，也稱便當盒，大多用鋁、不銹鋼、塑料制成。出處：楊朔《三千里江山》第五段：“飯盒里的飯咕嘟咕嘟響。”飯盒包括塑料飯盒、保溫飯盒、普通飯盒。保溫飯盒是在普通的飯盒外加設了保溫外殼，有內外兩層中充填泡沫塑料，再在內層鍍以金屬薄膜構成。從傳導、輻射、對流三個方面減少熱量的損失。又在飯盒和外殼之間加裝一電加熱裝置，補充熱量的損失，使飯菜保持在一定的較高溫度。

現在的自動飯盒結構大多相同，一般結構包括水平導軌和垂直導軌，伸縮桿上設置有噴頭和刷子，當伸縮桿來回移動時，噴頭和刷子碎伸縮桿移動，長時間使用易導致噴頭和刷子松動，不穩定；槽體內壁設有照明燈，自動清洗時，刷子和噴頭可能會碰到照明燈，清洗用水會噴到照明燈，導致照明燈使用時間短，造成資源的浪費；槽體的底部設置有排水孔，清洗的污垢及污水通過排水孔排出，當清洗時，槽內的污垢較大時易堵塞排水孔，造成清洗的不便。

技術實現要素：

本發明的目的在于提供一種可加熱自洗飯盒，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種可加熱自洗飯盒，包括飯盒體和盒蓋，飯盒體分為外套筒、加熱層和濾水層，外套筒底部設有插孔，插孔一端接有電機和導線，外套筒上部設有外螺紋，外套筒底部設有滑槽，外套筒內部為加熱層，加熱層內設有與導線相連的加熱片，加熱層內部為濾水層，濾水層下部設有傾斜部分，傾斜部分下部設有出水孔，濾水層底部設有轉臺，轉臺底部設有與電機連接的旋轉軸，濾水層底部設有儲水箱，儲水箱底部設有出水口，出水口底部設有帶圓臺套筒的滑桿，滑桿裝在滑槽內，盒蓋中部設有帶清洗軸的馬達盒，馬達盒外側設有均勻的凸條，馬達盒內裝有清洗馬達，清洗馬達下部設有伸縮套筒，伸縮套筒內部裝有帶清洗刷毛的清洗軸，伸縮套筒底部設有圓孔，清洗軸外側設有突出圓點和條形凹槽，清洗軸底部設有收毛套筒，盒蓋左上部設有進水口，進水口上部設有進水口蓋，進水口下部設有流水槽，流水槽與濾水層凹合。

作為本發明進一步的方案：所述外套筒中部設有裝有轉軸的轉軸轉桿孔，轉軸上裝有手提柄，手提柄中部設有均勻分布的凸點。

作為本發明進一步的方案：所述外套筒外側面設有LED顯示屏、加熱按鈕和清洗按鈕，LED顯示屏內部連接靈敏溫度計。

作為本發明進一步的方案：所述濾水層內側面設有篩孔，濾水層上部設有靈敏溫度計。

作為本發明進一步的方案：所述盒蓋右上部設有洗潔劑裝置，洗潔劑裝置包括洗潔劑筒、活塞和活塞桿，洗潔劑筒底部設有通孔。

與現有技術相比，本發明的有益效果是：本發明結構合理緊湊，不僅可以加熱飯菜，方便查看飯菜溫度，判斷是否適宜食用，還能進行自動清洗，自動清洗時的上下移動與飯盒內部旋轉相配合，污水能夠及時排出，保證飯盒內部清潔干燥，整個使用過程都是全自動的，省時省力，實用性強，易于推廣。

附圖說明

圖1為一種可加熱自洗飯盒裝置的結構示意圖。

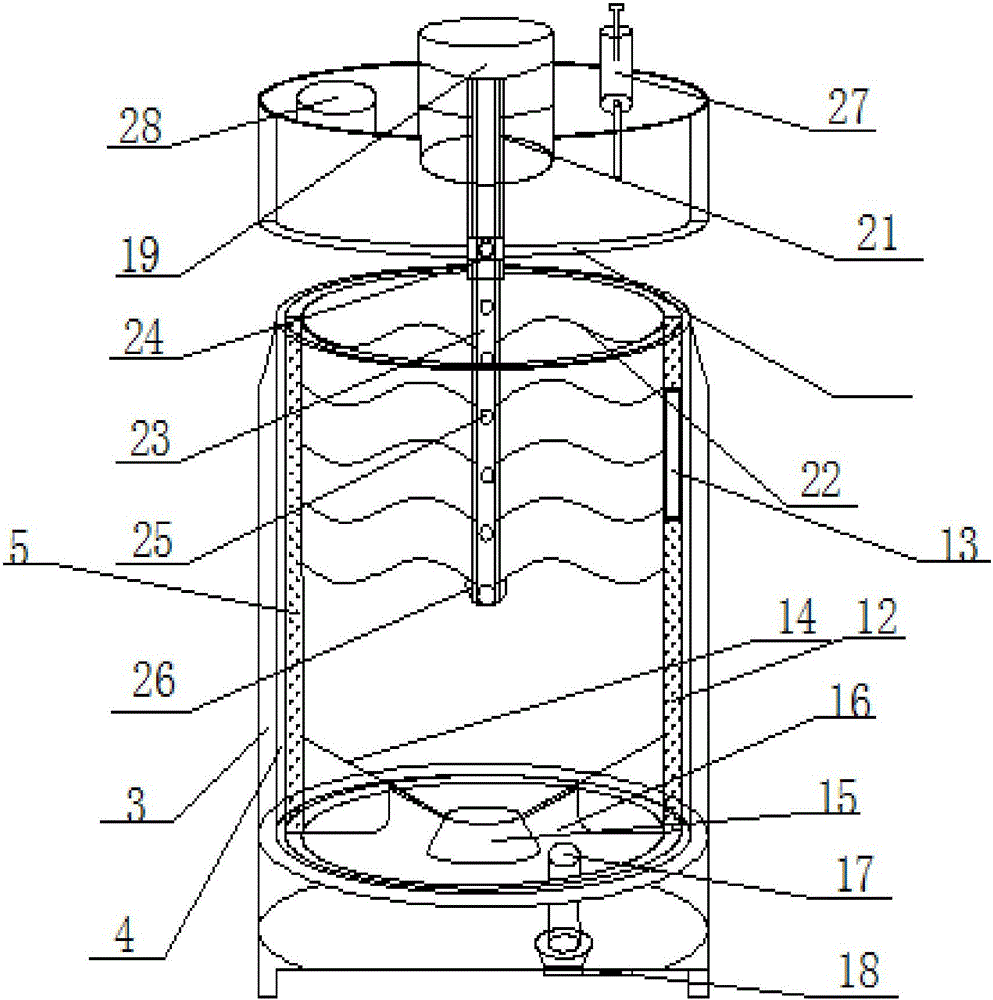

圖2為一種可加熱自洗飯盒裝置的剖視結構示意圖。

圖中：1-飯盒體、2-盒蓋、3-外套筒、4-加熱層、5-濾水層、6-插孔、7-手提柄、8-凸點、9-LED顯示屏、10-加熱按鈕、11-清洗按鈕、12-篩孔、13-靈敏溫度計、14-傾斜部分、15-轉臺、16-儲水箱、17-出水口、18-滑桿、19-馬達盒、20-凸條、21-伸縮套筒、22-清洗刷毛、23-清洗軸、24-圓孔、25-突出圓點、26-收毛套筒、27-洗潔劑裝置、28-進水口。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明實施例中，一種可加熱自洗飯盒，包括飯盒體1和盒蓋2，飯盒體1分為外套筒3、加熱層4和濾水層5，外套筒3底部設有插孔6，插孔一端接有電機和導線，外套筒3中部設有裝有轉軸的轉軸轉桿孔，轉軸上裝有手提柄7，手提柄7中部設有均勻分布的凸點8，外套筒3外側面設有LED顯示屏9、加熱按鈕10和清洗按鈕11，外套筒3上部設有外螺紋，外套筒3底部設有滑槽，外套筒內部為加熱層4，加熱層4內設有與導線相連的加熱片，加熱層內部為濾水層5，濾水層5內側面設有篩孔12，濾水層5上部設有靈敏溫度計13，LED顯示屏9內部連接靈敏溫度計13，濾水層5下部設有傾斜部分14，傾斜部分14下部設有出水孔，濾水層底部設有轉臺15，轉臺15底部設有與電機連接的旋轉軸，濾水層5底部設有儲水箱16，儲水箱16底部設有出水口17，出水口17底部設有帶圓臺套筒的滑桿18，滑桿18裝在滑槽內，盒蓋2中部設有帶清洗軸的馬達盒19，馬達盒19外側設有均勻的凸條20，馬達盒19內裝有清洗馬達，清洗馬達下部設有伸縮套筒21，伸縮套筒21內部裝有帶清洗刷毛22的清洗軸23，伸縮套筒21底部設有圓孔24，清洗軸外側設有突出圓點25和條形凹槽，清洗軸底部設有收毛套筒26，盒蓋右上部設有洗潔劑裝置27，洗潔劑裝置27包括洗潔劑筒、活塞和活塞桿，洗潔劑筒底部設有通孔，盒蓋左上部設有進水口28，進水口28上部設有進水口蓋，進水口28下部設有流水槽29，流水槽29與濾水層5凹合。

本發明結構新穎，運行穩定，本發明在使用時，首先將飯盒通電，按加熱按鈕10，加熱層4的加熱片通電發熱，對飯盒內的飯菜進行加熱，靈敏溫度計13為液體溫度計，運用熱脹冷縮原理感應飯菜溫度，在LED顯示屏9上顯示溫度，清洗飯盒時，按清洗按鈕11，電機帶動裝有轉臺15的旋轉軸轉動，轉臺15與濾水層5固結，濾水層5隨轉臺15轉動，向進水口28注入水，水流入與流水槽凹合的濾水層5，經篩孔12噴入飯盒內，馬達帶動伸縮套筒21內的清洗軸上下移動，清洗刷毛22隨清洗軸上下移動，達到自動清洗的目的，清洗后的污水經出水孔流進儲水箱16，將出水口17底部的滑桿18沿著滑槽向右滑動，污水即可經出水口流出，將盒蓋2轉開，將收毛套筒26沿著清洗軸向上移動，經清洗刷毛22鑲嵌進條形凹槽，再將清洗軸塞進伸縮套筒21，使清洗軸上的突出圓點25與伸縮套筒21底部的通孔凹合，本發明結構合理緊湊，不僅可以加熱飯菜，方便查看飯菜溫度，判斷是否適宜食用，還能進行自動清洗，自動清洗時的上下移動與飯盒內部旋轉相配合，污水能夠及時排出，保證飯盒內部清潔干燥，整個使用過程都是全自動的，省時省力，實用性強，易于推廣。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
