本實用新型涉及一種燙發夾，用于燙頭發。

背景技術：

燙發夾，包括一個手柄，手柄前端設有固定夾臂和活動夾臂，活動夾臂還連接有一個按壓柄，按下按壓柄所述活動夾臂和和固定夾臂相互分開；為了驅動活動夾臂和固定夾臂復位閉合，一般采用的復位彈簧或者扭簧，需要額外設置結構來安裝復位彈簧和扭簧，從而增加了燙發夾的成本。

技術實現要素：

為了克服現有燙發夾結構復雜成本高的不足，本實用新型提供一種便于制造成本低的燙發夾。

本實用新型解決其技術問題的技術方案是：一種燙發夾，包括一個手柄，所述的手柄前端設有固定夾臂和活動夾臂，所述活動夾臂還連接有一個按壓柄，按下按壓柄使所述活動夾臂和固定夾臂相互分開；還包括一個彈性夾片，所述的彈性夾片具有第一夾臂和第二夾臂；所述第一夾臂壓在固定夾臂上，所述第二夾臂壓在活動夾臂上，從而所述固定夾臂具有趨向活動夾臂的活動趨勢。還包含下列常規附加特征，燙發夾中都具有發熱系統和控制系統。

進一步，所述的活動夾臂和固定夾臂中空，且彈性夾片的第一夾臂伸入固定夾臂內，彈性夾片的第二夾臂伸入活動夾臂內。

進一步，所述的手柄包括一個設于前端的連接節，所述連接節前端設有第一插頭，所述第一插頭插入固定夾臂中，所述的按壓柄鉸接在連接節外且所述按壓柄頭部設有第二插頭，所述第二插頭插入活動夾臂中。

進一步，所述的第一插頭上設有彈片槽，所述的第一夾臂設于彈片槽內。

進一步，所述的固定夾臂和活動夾臂的截面為半圓形且固定夾臂和活動夾臂夾合后形成一個圓。

本實用新型在使用時同現有技術的燙發夾一致，在此不再贅述。

本實用新型的有益效果在于： 1、采用彈性夾片代替了扭簧結構，不用設置額外的結構的安裝扭簧，從而結構更加簡單，開模成本降低。2、在按壓柄前端設第二插頭，第二插頭連接活動夾臂，按壓柄再鉸接在連接節上，從而形成一個方便的活動夾臂的設置方式，便于安裝和生產。3、在第一插頭上設置彈片槽，彈性夾片一端固定在彈片槽內，從而避免彈性夾片在反復使用過程中移位。

附圖說明

圖1是本實用新型一個實施例的示意圖。

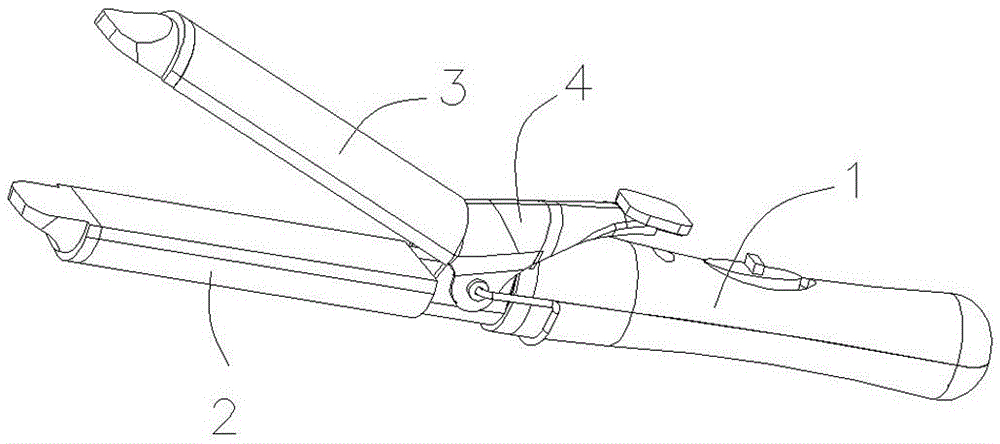

圖2是本實用新型一個實施例燙發夾打開的示意圖。

圖3是本實用新型一個實施例的爆炸示意圖。

圖4是本實用新型一個實施例的剖視示意圖。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明。

結合附圖1至4，一種燙發夾，包括一個手柄1，所述的手柄1前端設有固定夾臂2和活動夾臂3，所述活動夾臂3還連接有一個按壓柄4，按下按壓柄4使所述活動夾臂3和固定夾臂2相互分開；還包括一個彈性夾片5，所述的彈性夾片5具有第一夾臂6和第二夾臂7；所述第一夾臂6壓在固定夾臂2上，所述第二夾臂7壓在活動夾臂3上，從而所述固定夾臂2具有趨向活動夾臂3的活動趨勢。還包含下列常規附加特征，燙發夾中都具有發熱系統和控制系統。

進一步，所述的活動夾臂3和固定夾臂2中空，且彈性夾片5的第一夾臂6伸入固定夾臂2內，彈性夾片5的第二夾臂7伸入活動夾臂3內。

進一步，所述的手柄1包括一個設于前端的連接節8，所述連接節8前端設有第一插頭9，所述第一插頭9插入固定夾臂2中，所述的按壓柄4鉸接在連接節8外且所述按壓柄4頭部設有第二插頭10，所述第二插頭10插入活動夾臂3中。

進一步，所述的第一插頭9上設有彈片槽11，所述的第一夾臂6設于彈片槽11內。

進一步，所述的固定夾臂2和活動夾臂3的截面為半圓形且固定夾臂2和活動夾臂3夾合后形成一個圓。

本實用新型在使用時同現有技術的燙發夾一致，在此不再贅述。

本實用新型的有益效果在于： 1、采用彈性夾片代替了扭簧結構，不用設置額外的結構的安裝扭簧，從而結構更加簡單，開模成本降低。2、在按壓柄前端設第二插頭，第二插頭連接活動夾臂，按壓柄再鉸接在連接節上，從而形成一個方便的活動夾臂的設置方式，便于安裝和生產。3、在第一插頭上設置彈片槽，彈性夾片一端固定在彈片槽內，從而避免彈性夾片在反復使用過程中移位。
